1
PTFE-Kapillare oder PEEK-Kapillare
6.1803.070 oder 6.1831.050 / 6.1831.060 /
6.1831.080.
3
Druckschraube
4.766.4320 (Bestandteil von 6.2833.030).
5
Nadelhalter (6.2833.030)
919 IC Autosampler plus
1
2
3
4
5
6

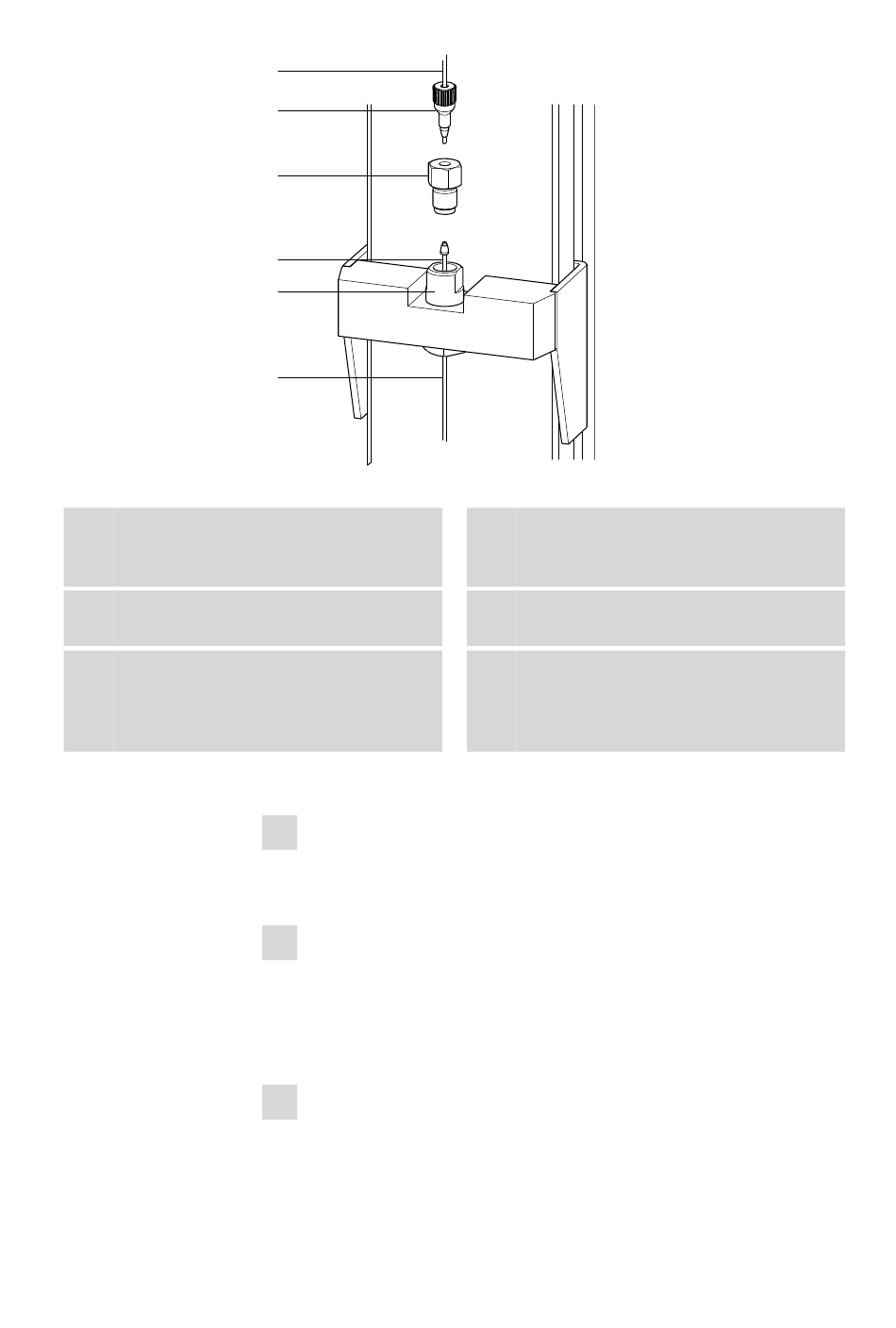

Abbildung 6
Nadel montieren
So montieren Sie Nadel und Kapillare:
1 Druckschraube entfernen
Die auf dem Nadelhalter aufgeschraubte Druckschraube (6-3) lösen
und entfernen.
2 Nadel einsetzen
Die Nadel von oben her ein Stück weit in die Öffnung des Nadel-
￭
halters (6-5) einführen.
Den PEEK-Ringkeil (6-4) von oben her über die Nadel stülpen. Die
￭
schmale Seite der Dichtung muss nach oben zeigen.
3 Nadel befestigen
Die Druckschraube (6-3) in den Nadelhalter einschrauben. Dabei
￭
muss die Nadel von unten her leicht nach oben gedrückt werden.
2
PEEK-Druckschraube
6.2744.070
4
Ringkeil
6
Probennadel
6.2846.010 (aus Zirkoniumoxid) oder
6.1835.020 / 6.1835.040 / 6.1835.050 (aus
PEEK).
3 Installation
￭￭￭￭￭￭￭￭
13
