6| Inbetriebnahme
6.8 Vermeiden von Flüssigkeitsschlägen
Beachten Sie zur Vermeidung von Flüssigkeitsschlägen:
Die komplette Kälteanlagenauslegung muss fachgerecht ausgeführt sein.
Alle Komponenten müssen leistungsmäßig aufeinander abgestimmt sein (insbesondere Ver-
dampfer und Expansionsventil).
Die Sauggasüberhitzung am Verdichtereingang soll min. 15 - 20 K betragen. (Prüfen Sie hierzu
die Einstellung des Expansionsventils).
Die Anlage muss den Beharrungszustand erreichen.
Besonders bei kritischen Anlagen (z.B. mehrere Verdampferstellen) sind Maßnahmen wie der
Einsatz von Flüssigkeitsfallen, Magnetventil in der Flüssigkeitsleitung u.a. empfehlenswert.
Die Verlagerung von Kältemittel in den Verdichter bei Anlagenstillstand ist unbedingt zu
vermeiden.

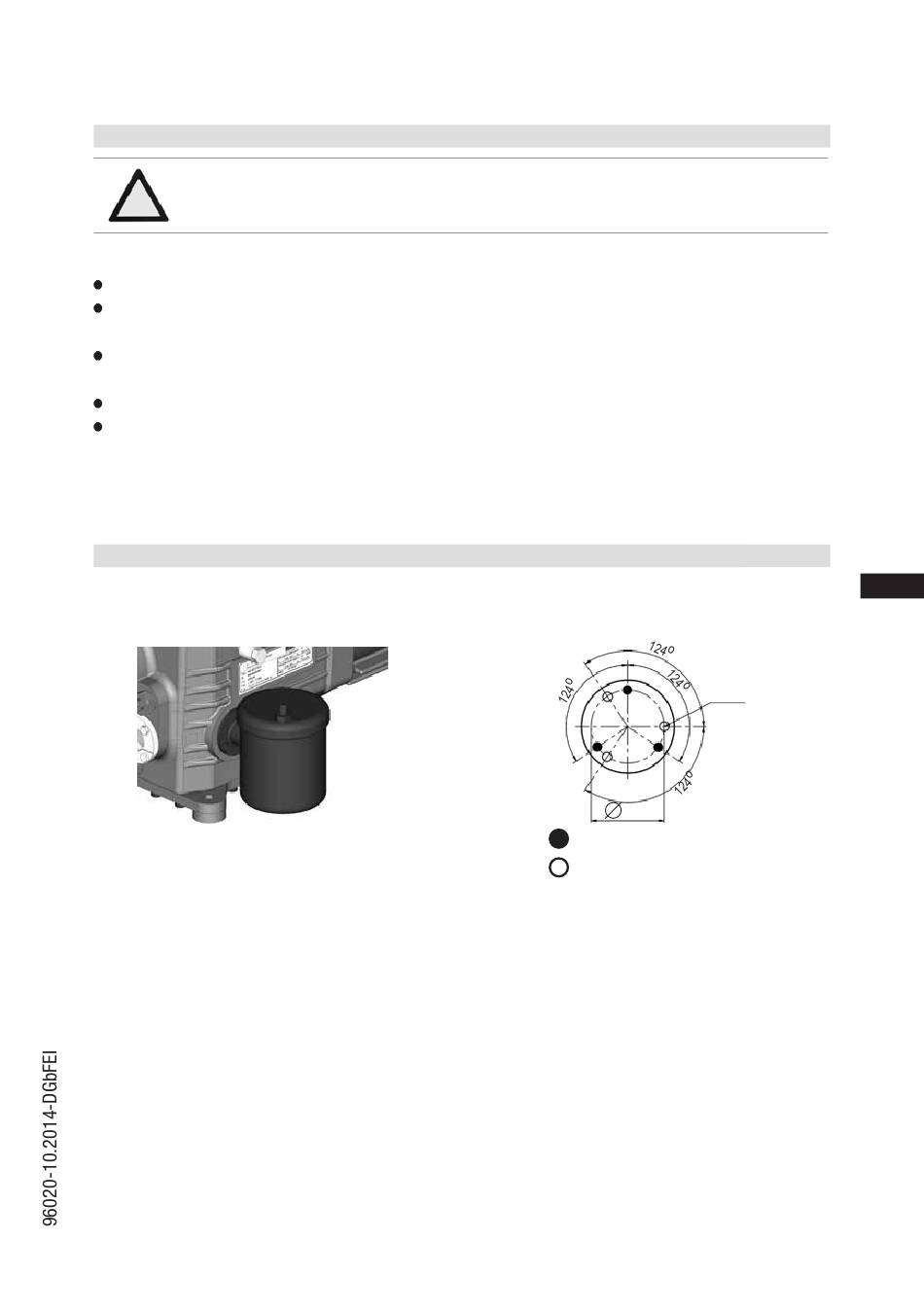

6.9 Anschluss Ölspiegelregulator
Für die Montage eines Ölspiegelregulators ist der Anschluss "O" vorgesehen. Ein entsprechender
Adapter ist im Fachhandel zu beziehen.
Anschluss Ölspiegelregulator
Bei Verbundschaltungen von mehreren Verdichtern haben sich
Ölstandsregulierungssysteme bewährt. Für die Montage eines Ölspie-
gelregulators ist der Anschluss „O" vorgesehen (siehe Maßzeichnung).
Alle gängigen Ölspiegelregulatoren von AC&R, ESK sowie das elek-
tronische Reglersystem TRAXOIL S1A1 von SPORLAN können direkt
ohne Adapter angeschlossen werden (s. Abb.). Ein Schauglas am
Ölspiegelregulator ist nicht erforderlich.
Mechanischer Ölspiegelregulator
am Anschluss „O"
hr von
ACHTUNG
Flüssigkeitsschläge können zu Schäden am Verdichter führen
sowie Kältemittelaustritt verursachen.
Abb. 19
M6 x 10
je 3 mal
47,6
3-Loch-Anschlussbild für ESK,
AC&R und CARLY
3-Loch-Anschlussbild für TraxOil
D
GB
F
E
21
