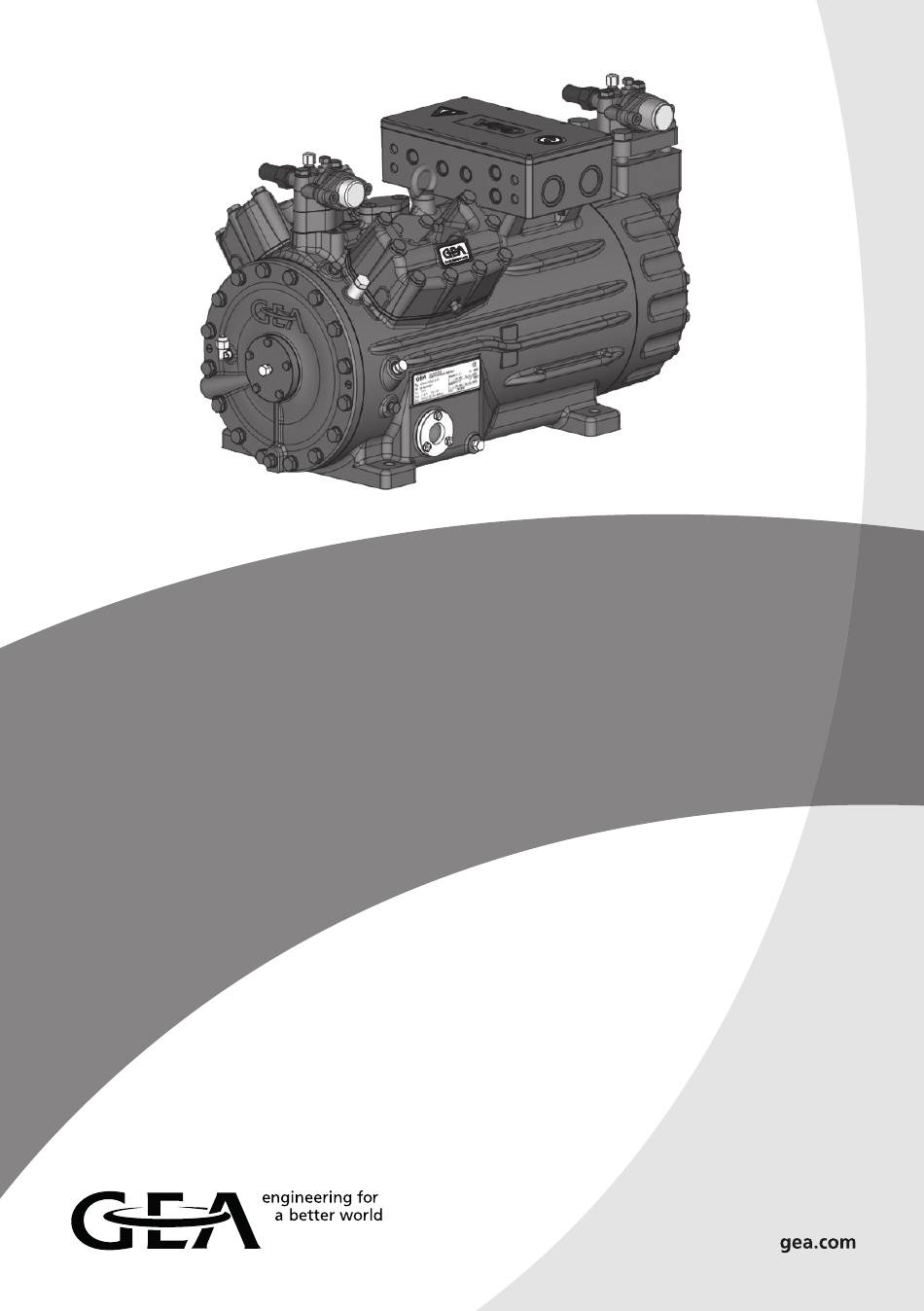

- Seite 1 GEA Bock HGX44e CO (subkritisch) Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione...
- Seite 3 GEA Bock HGX44e CO (subkritisch) "FELDTESTVERDICHTER" Montageanleitung 96507-11.2019-D Originalanleitung HGX44e/320-4 S CO HGX44e/390-4 S CO HGX44e/475-4 S CO HGX44e/565-4 S CO...
-
Seite 4: Zu Dieser Anleitung
Lesen Sie vor der Montage und dem Gebrauch des Verdichters diese Anleitung, um Mißverständ- nisse und Beschädigungen zu vermeiden. Fehlerhafte Montage und Gebrauch des Verdichters kann zu schweren Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7 72636 Frickenhausen Deutschland... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Verlegen von Saug- und Druckleitung 4.6 Bedienen der Absperrventile 4.7 Funktionsweise der absperrbaren Serviceanschlüsse 4.8 Saugleitungs-Filter Elektrischer Anschluss 5.1 Hinweise für Schalt- und Schutzeinrichtungen 5.2 Serienmotor, Ausführung für Direkt- oder Teilwicklungsstart 5.3 Prinzipschaltplan für Teilwicklungsanlauf mit Serienmotor 5.4 Elektronisches Auslösegerät INT69 G 5.5 Anschluss Auslösegerät INT69 G 5.6 Funktionsprüfung Auslösegerät INT69 G 5.7 Ölsumpfheizung (Zubehör) -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
Der Verdichter darf nicht in explosionsgefährdeten Bereichen ein- gesetzt werden! In dieser Montageanleitung werden die im Titel genannten Verdichter in der von GEA herge- stellten Standardversion beschrieben. GEA Kältemittelverdichter sind für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -, 2014/68/EU - Druckgeräterichtlinie -). -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Vierzylinder-Hubkolbenverdichter mit sauggasgekühltem Antriebsmotor. • Der aus dem Verdampfer angesaugte Kältemittelstrom wird über den Motor geleitet und sorgt für eine besonders intensive Kühlung. Damit kann der Motor speziell bei hoher Belastung auf einem niedrigen Temperaturniveau gehalten werden. • Drehrichtungsunabhängige Ölpumpe für zuverlässige und sichere Ölversorgung • Je ein Druckentlastungsventil niederdruckseitig und hochdruckseitig, welche beim Erreichen von unzulässig hohen Drucklagen das Kältemittel in die Atmosphäre abblasen. Klemmkasten Transportöse Zylinderdeckel Ventilplatte Druckentlas-... -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany HGX44e/565-4 S CO2 BB12345A001 67,0 35,0 A 80,4 101 A 174 A 30/55 C85E Abb. 3 Typbezeichnung Spannung, Schaltung, Frequenz 50 Hz Maschinennummer Nenndrehzahl maximaler Betriebsstrom Hubvolumen Anlaufstrom (Rotor blockiert) Spannung, Schaltung, Frequenz... -
Seite 10: Einsatzbereiche
3.1 Kältemittel • CO R744 (Empfehlung CO Qualität 4.5 (< 5 ppm H 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: GEA C 85 E (es darf nur dieses Öl verwendet werden). ACHTUNG Sachschäden möglich. max. Der Ölstand muss im sicht- baren Bereich des Schau- 1,9 Ltr. -
Seite 11: Montage Verdichter
4 | Montage Verdichter INFO Neuverdichter sind ab Werk mit Schutzgas befüllt. Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer... -
Seite 12: Rohranschlüsse
4 | Montage Verdichter 4.3 Rohranschlüsse ACHTUNG Beschädigungen möglich. Durch Überhitzung können Schäden am Ventil auftreten. Entfernen Sie daher zum Löten/Schweißen den Rohrstutzen vom Ventil. Löten/Schweißen Sie nur mit Schutzgas, um Oxidations- produkte (Zunder) zu verhindern. Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Die Rohranschlüsse eignen sich zum Löten und Schweißen. -
Seite 13: Bedienen Der Absperrventile
4 | Montage Verdichter Als Faustregel gilt: Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten und parallel zur Antriebswelle verlegen. stabiler möglichst Festpunkt kurz Abb. 6 4.6 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. -
Seite 14: Funktionsweise Der Absperrbaren Serviceanschlüsse
4 | Montage Verdichter 4.7 Funktionsweise der absperrbaren Serviceanschlüsse Anschluss nicht Serviceanschluss absperrbar geschlossen Rohranschluss Anschluss Spindel gesperrt Abb. 9 Verdichter Öffnen des Absperrventils: Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen. —> Absperrventil voll geöffnet / Service-Anschluss geschlossen. Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen. Anschluss nicht Serviceanschluss absperrbar geöffnet Rohranschluss Anschluss Spindel offen... -
Seite 15: Elektrischer Anschluss
5 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR Stromschlaggefahr! Hochspannung! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. INFO Schließen Sie den Verdichtermotor gemäß Schaltplan (s. Innenseite Klemmenkasten) an. -
Seite 16: Prinzipschaltplan Für Teilwicklungsanlauf Mit Serienmotor
5.3 Prinzipschaltplan für Teilwicklungsanlauf mit Serienmotor FC1.2 FC1.1 I> I> I> I> I> I> FC1.1 FC1.2 L3 N PE Y/YY B1 B2 INT69 Anschlußkasten Verdichter Abb. 11 Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzhtermostat (PTC-Fühler) Freigabeschalter (Thermostat) Datum 20.02.2009 DELTA-P II Öldifferenzdrucksensor DELTA-P II (Zubehör) Bearb. bauknecht Ölsumpfheizung Gepr. 04.08.2017 Οnderung Datum... - Seite 17 L1.1 L2.1 L3.1 L1.2 P> Θ Θ Θ DELTA- P II 6.c.8 FC1.1/1.2 Motorschutzschalter Sicherung Steuerstromkreis INT69 G Elektronisches Auslösegerät INT69 G Zeitrelais für Schützumschaltung Hauptschalter PW INT69 HG44/66 Netzschütz (Teilwicklung 1) Netzschütz (Teilwicklung 2) BOCK COMPRESSORS Schalter Steuerspannung...
-
Seite 18: Elektrischer Anschluss
5 | Elektrischer Anschluss Werkseitig ist der Motor für Direktstart (YY) geschaltet. Für den Teilwicklungsstart Y / YY sind die Brücken zu entfernen und die Motorzuleitung gemäß Schaltschema anzuschließen: 400 V Direktstart YY Teilwicklungsstart Y/YY Direktstart YY Teilwicklungsstart Y/YY ACHTUNG Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor- schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1 muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung 2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer des Motors beeinträchtigen. -
Seite 19: Elektronisches Auslösegerät Int69 G
5 | Elektrischer Anschluss 5.4 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird. -
Seite 20: Funktionsprüfung Auslösegerät Int69 G
5 | Elektrischer Anschluss 5.6 Funktionsprüfung Auslösegerät INT69 G Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers oder eines Messgerätes durch. Relais Stellung INT69 G Gerätezustand Relais Stellung Ausgeschalteter Zustand 11-12 INT69 G einschalten 11-14 B2 12 14 11 PTC Stecker abziehen 11-12 Abb. 13 PTC Stecker einstecken 11-12 Nach Netz Reset... -
Seite 21: Ölsumpfheizung (Zubehör)
5 | Elektrischer Anschluss 5.7 Ölsumpfheizung (Zubehör) Um Schäden am Verdichter zu vermeiden muss der Verdichter mit einer Ölsumpfheizung ausgestattet werden. ACHTUNG Die Ölsumpfheizung muss grundsätzlich angeschlossen und betrieben werden! Während des Verdichterstillstands diffundiert in Abhängigkeit von Druck und Umgebungstemperatur Kältemittel in das Schmieröl des Verdichters. Die Schmierfähigkeit des Öls wird dadurch herab- gesetzt. Beim Anfahren des Verdichters dampft durch die Druckabsenkung das im Öl enthaltene Kältemittel aus. Die Folgen können Ölaufschäumen und Ölabwanderung sein, die unter Umständen zu Ölschlägen führen können. Betriebsweise: Die Ölsumpfheizung ist beim Stillstand des Verdichters in Betrieb. Startet der Verdichter, wird die Ölsumpfheizung abgeschaltet. -
Seite 22: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! WARNUNG Da in Abhängigkeit von Umgebungstemperatur und Kältemittel- füllung deutlich höhere Stillstandsdrücke wie für den Verdichter zugelassen, auftreten können, müssen anlagenseitig geeignete Maßnahmen ergriffen werden, die den Stillstandsdruck im V e r -... -
Seite 23: Evakuieren
6 | Inbetriebnahme 6.4 Evakuieren ACHTUNG Starten Sie den Verdichter nicht im Vakuum. Legen Sie keine Spannung an, auch nicht zu Prüfzwecken (darf nur mit Kältemittel betrieben werden). Im Vakuum verkürzen sich die Überschlags- und Kriechstromstrecken der Klemmbrett-Anschlussbolzen, dies kann zu Wicklungs- und Klemm- brettschäden führen. Evakuieren Sie zuerst die Anlage und ziehen dann den Verdichter in den Evakuiervorgang mit ein. -
Seite 24: Inbetriebsetzung
6 | Inbetriebnahme 6.6 Inbetriebsetzung WARNUNG Öffnen Sie unbedingt vor dem Start des Verdichters die beiden Absperrventile! Kontrollieren Sie Sicherheits- und Schutzeinrichtungen (Druckschalter, Motorschutz, elektrische Berührungsschutzmaßnahmen u.a.) auf einwandfreie Funktion. Verdichter einschalten und mindestens 10 Min. laufen lassen. Anlage soll Beharrungszustand erreicht haben. Führen Sie eine Ölstandskontrolle durch: Das Öl muss im Schauglas sichtbar sein. Nach Austausch eines Verdichters muss der Ölstand erneut kontrolliert werden. Bei zu hohem Ölstand muss Öl abgelassen werden (Gefahr von Ölschlägen; Minderleistung der Kälteanlage). -
Seite 25: Vermeiden Von Flüssigkeitsschlägen
6 | Inbetriebnahme 6.8 Vermeiden von Flüssigkeitsschlägen ACHTUNG Flüssigkeitsschläge können zu Schäden am Verdichter führen sowie Kältemittelaustritt verursachen. Beachten Sie zur Vermeidung von Flüssigkeitsschlägen: Die komplette Kälteanlagenauslegung muss fachgerecht ausgeführt sein. Alle Komponenten müssen leistungsmäßig aufeinander abgestimmt sein (insbesondere Ver- dampfer und Expansionsventil). Die Sauggasüberhitzung am Verdichtereingang soll > 15 K betragen. (Prüfen Sie hierzu die Ein- stellung des Expansionsventils). -
Seite 26: Wartung
7.3 Ersatzteilempfehlung HGX44e / ... 320-4 S CO 390-4 S CO 475-4 S CO 565-4 S CO Bezeichnung Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. BS Dichtungen 82074 BS Ventilplatte 82064 82078 BS Kolben/Pleuel 82069 82070 82071 82072 Verwenden Sie nur Original GEA Ersatzteile! -
Seite 27: Zubehör
7| Wartung 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.gea.com 7.5 Schmierstoffe Für Betrieb mit CO ist das Öl GEA C 85 E erforderlich! 7.6 Ausserbetriebnahme Schließen Sie die Absperrventile am Verdichter. CO unterliegt keiner Recyclingpflicht und kann daher in die Umgebung abgelassen werden. Wegen Erstickungsgefahr unbedingt auf gute Belüftung achten oder CO ins Freie leiten. Beim Ablassen des CO eine schnelle Druckabsenkung vermeiden, um so das Mitreißen von Öl zu verhindern. Wenn der Verdichter drucklos ist, entfernen Sie die Druck- und... -
Seite 28: Technische Daten
8| Technische Daten Ölfüllung Gewicht 380-420 V Y/YY - 3 - 50 Hz PW 440-480 V Y/YY - 3 - 60 Hz PW PW = Part Winding Wicklungsverhältnis : 50% / 50% Zylinderzahl... -
Seite 29: Maße Und Anschlüsse
10 | Maße und Anschlüsse H,D1 A1 SV H,D1 HGX44e/ Anschlüsse / HGX44e/ 390-4 S CO2 HGX44e/ 320-4 S CO2 475-4 S CO2 Anschlüsse / Connections HGX44e/ 390-4 S CO2 565-4 S CO2 320-4 S CO2 475-4 S CO2 Connections 565-4 S CO2 Saugabsperrventil, Rohr (L/SW)*... - Seite 30 10 | Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 9 Druckleitung Anschluss Saugseite, nicht absperrbar 8 “ NPTF Anschluss Saugseite, absperrbar 16 “ UNF Anschluss Druckseite, nicht absperrbar 8 “ NPTF Anschluss Druckseite, absperrbar 16 “ UNF Anschluss Öldrucksicherheitsschalter 8 “ NPTF Anschluss Öldrucksicherheitsschalter LP 16 “ UNF Anschluss Ölrückführung vom Ölabscheider 4 “ NPTF Ölablass M12 x 1,5 Stopfen Ölfüllung...
-
Seite 31: Einbauerklärung
11 | Einbauerklärung Einbauerklärung für unvollständige Maschinen im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II 1. B Hersteller: GEA Bock GmbH Benzstraße 7 72636 Frickenhausen, Deutschland Wir als Hersteller erklären in alleiniger Verantwortung, dass die unvollständige Maschine Bezeichnung: Halbhermetischer Verdichter Typen: HG(X)12P/60-4 S (HC) .. -
Seite 32: Service
12 | Service Sehr geehrter Kunde, GEA-Verdichter sind hochwertige, zuverlässige und servicefreundliche Qualitätsprodukte. Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: info@gea.com Ihre GEA Bock GmbH Benzstraße 7... -
