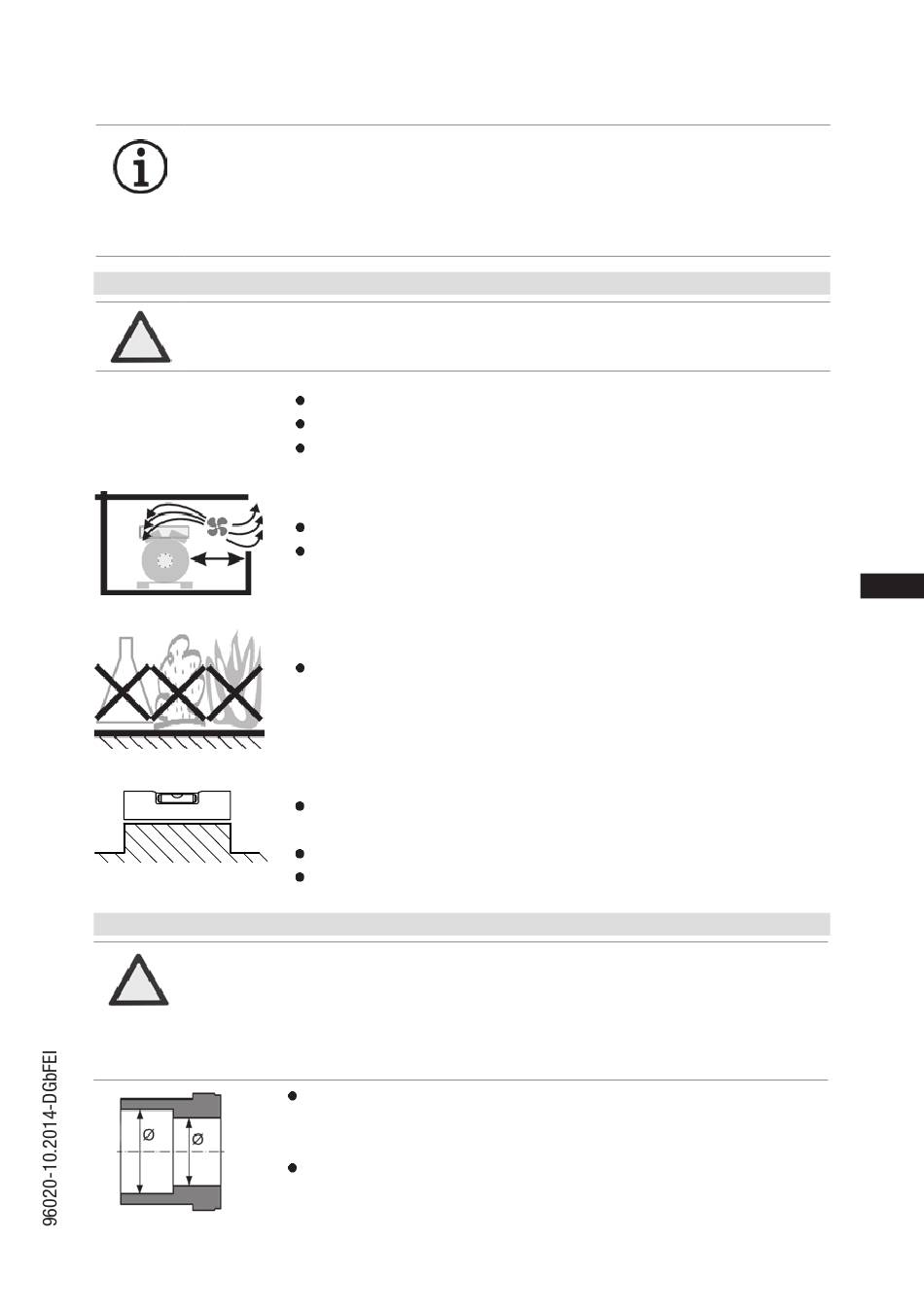

4| Montage Verdichter
4.1 Aufstellung
?
Abb. 6
3
Abb. 7
Abb. 8
Abb. 9
4.2 Rohranschlüsse
ng
Zeichn.-Nr.
Teile-Nr.
Abb. 10: abgestufter
x.xxxx-xxxxx.x
Innendurchmesser
Benennung:
Wasserwaage
400
1000
INFO
Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff).
Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver-
dichter und verhindern Sie Lufteintritt.
Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie
mit den Arbeiten beginnen.
ACHTUNG
Anbauten (z.B. Rohrhalterungen, Zusatzaggregate, Befestigungs-
teile usw.) am Verdichter sind nicht zulässig!
Transportöse benutzen.
Nicht manuell heben!
Hebezeug verwenden!
2
Ausreichend Freiraum für Wartungsarbeiten vorsehen.
Ausreichende Belüftung des Verdichters vorsehen.
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brenn-
barer Umgebung betreiben.
Aufstellung auf ebener Fläche oder Rahmen mit ausrei-
chender Tragkraft. Schräglage nur nach Rücksprache.
Einzelverdichter vorzugsweise auf Schwingungsdämpfer
Duplex- und Verbundschaltungen grundsätzlich starr.
ACHTUNG
Beschädigungen möglich.
Durch Überhitzung können Schäden am Ventil auftreten.
Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil.
Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu
verhindern.
Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass
Rohre in den gängigen Millimeter- und Zollabmessungen verwendet
werden können.
Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich-
terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt
