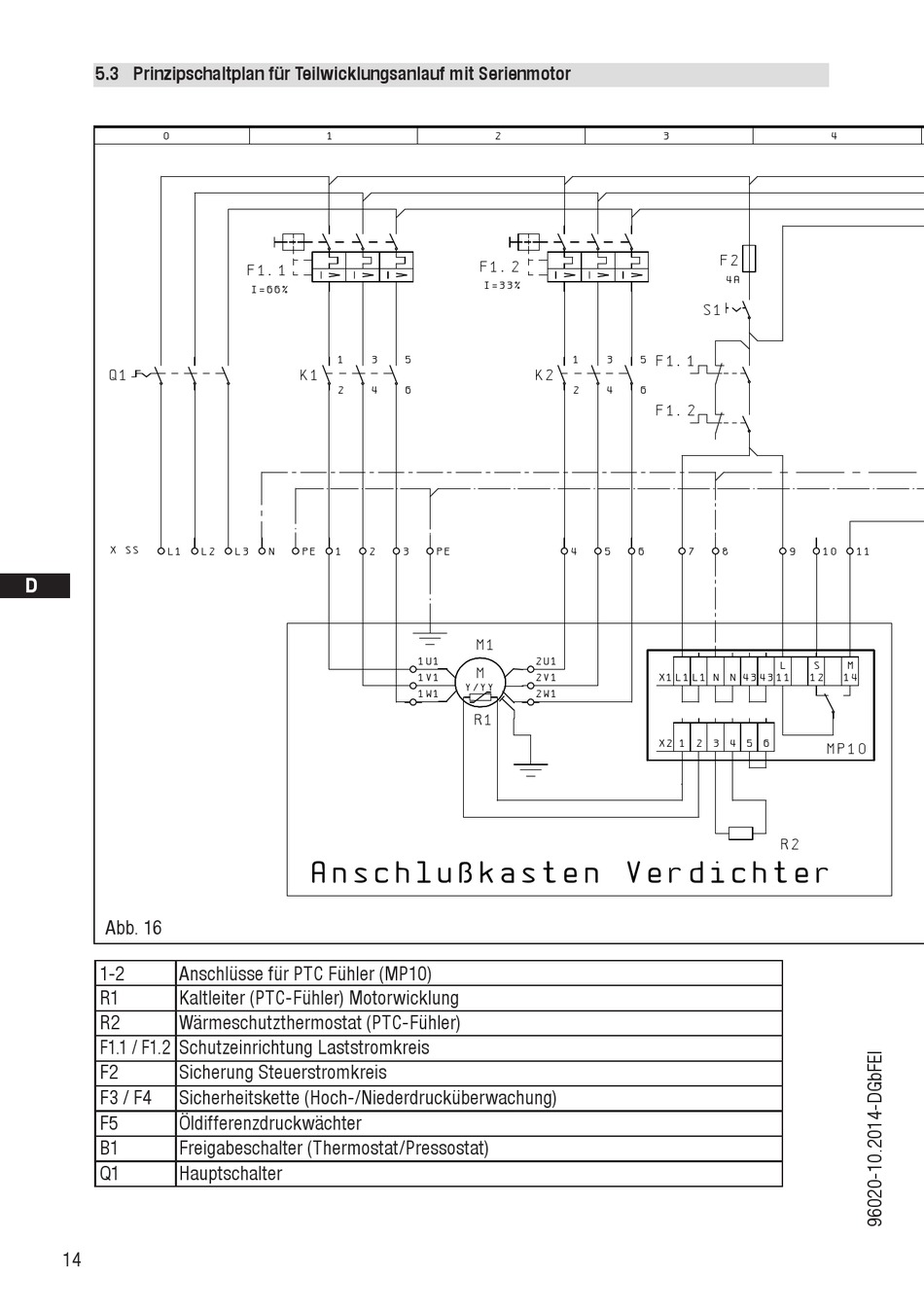

5.3 Prinzipschaltplan für Teilwicklungsanlauf mit Serienmotor




D
GB
F
E
Abb. 16
1-2 Anschlüsse für PTC Fühler (MP10)
R1 Kaltleiter (PTC-Fühler) Motorwicklung
R2 Wärmeschutzthermostat (PTC-Fühler)
F1.1 / F1.2 Schutzeinrichtung Laststromkreis
F2 Sicherung Steuerstromkreis
F3 / F4 Sicherheitskette (Hoch-/Niederdrucküberwachung)
F5 Öldifferenzdruckwächter
B1 Freigabeschalter (Thermostat/Pressostat)
Q1 Hauptschalter
 
