3 | Einsatzbereiche
3.1 Kältemittel
• CO
:
R744
2
3.2 Ölfüllung
Werkseitig werden die Verdichter mit folgender Ölsorte befüllt:
GEA Bock C 85 E (es darf nur dieses Öl verwendet werden)
ACHTUNG
3.3 Einsatzgrenzen
ACHTUNG
D
GB
F
E
R744
Abb. 5
8
Der korrekte Ölstand wird
in Abb. 4 gezeigt.
Bei Über- oder Unterfüllung
sind schwere Verdichter-
schäden möglich!

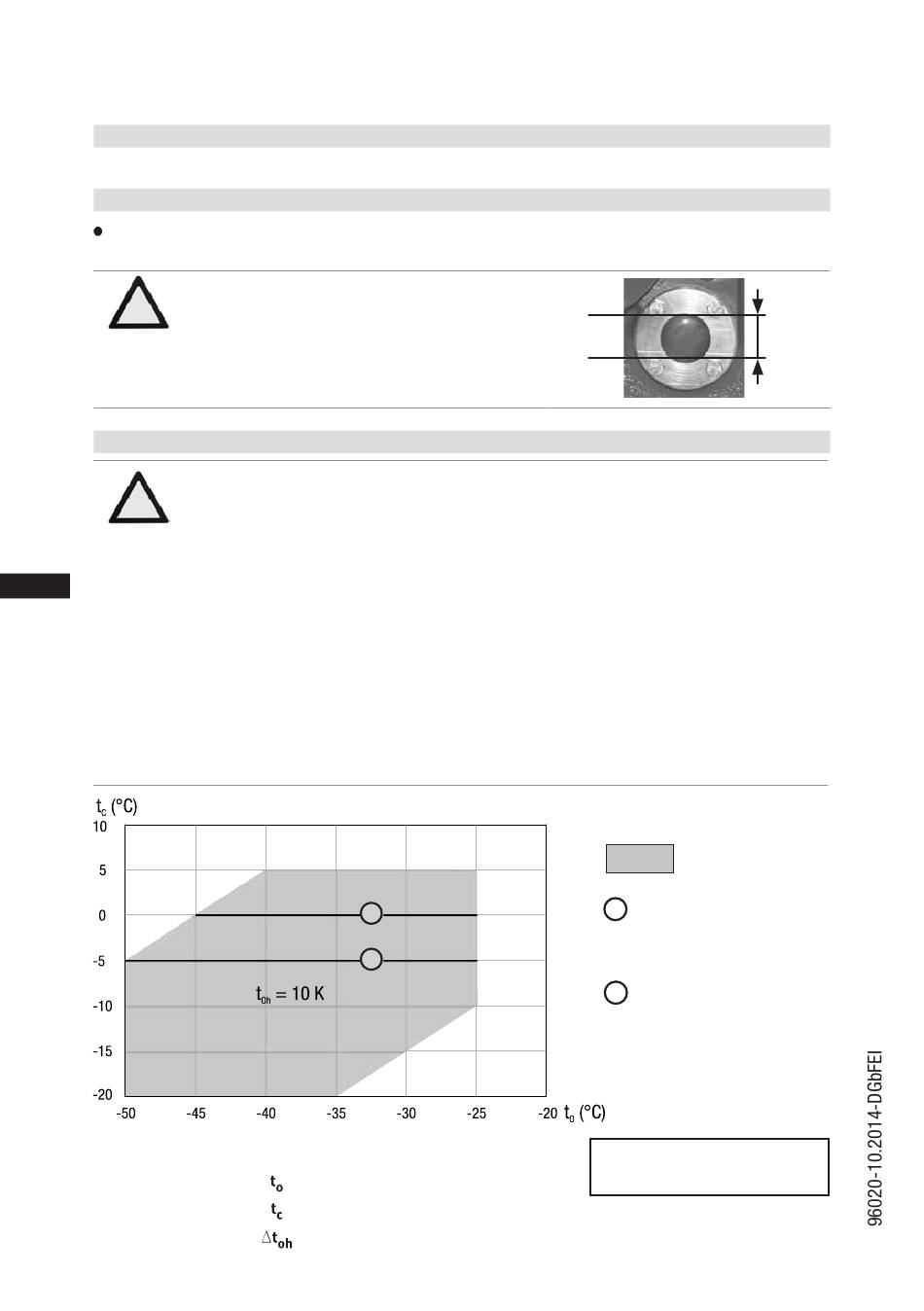

Der Verdichterbetrieb ist innerhalb der dargestellten Einsatz-
grenzen-Diagramme möglich. Die Bedeutung der unterlegten
Flächen beachten. Grenzbereiche nicht als Auslegungs- oder
Dauerbetriebspunkt wählen.
- Max. zulässige Verdichtungsendtemperatur 140°C.
- Max. zulässige Schalthäufigkeit 12x /h.
- Mindestlaufzeit 3 Min. Beharrungszustand (kontinuierliche
Betriebsbedingung) muss erreicht werden.
Beim Betrieb mit Frequenzumformer:
- Die maximale Strom- und Leistungsaufnahme darf nicht über-
schritten werden. Bei Betrieb oberhalb der Netzfrequenz
kann daher die Anwendungsgrenze eingeschränkt sein.
1
2
Verdampfungstemperatur (°C)
Verflüssigungstemperatur (°C)
Sauggasüberhitzung (K)
max.
Ölstand
min.
Uneingeschränkter
Anwendungsbereich
1
HGX4/385-4 CO
Maximale Verflüssigungs-
temperatur t
2
HGX4/555-4 CO
Maximale Verflüssigungs-
temperatur t
Max. zulässiger Überdruck
(LP/HP)
: 27/55 bar
1)
LP = Niederdruck
1)
HP = Hochdruck
~ ~
1,8 Ltr.
Abb. 4
2
= 0°C
c
2
= -5°C
c
