Amprobe ACF3000 AK Bedienungshandbuch
Verwandte Anleitungen für Amprobe ACF3000 AK
Inhaltszusammenfassung für Amprobe ACF3000 AK
- Seite 1 Amprobe ACF3000 AK AC Current Probe Operating Instructions Mode d’emploi Bedienungshandbuch Manuale Operativo Manual de uso AMPROBE...
- Seite 27 Gebrauch das Bedienungshandbuch sorgfältig zu lesen. Inhaltsverzeic hnis 1 SICHERHEITSHINWEISE..........1 2 EINLEITUNG..............2 3 TECHNISCHE DATEN .............4 4 BEDIENUNG ..............6 4.1 Einsetzen der batterien..........6 4.2 Strommessung mit dem ACF3000 AK......6 4.3 Inbetriebnahme..............8 4.4 Ladungszustand der batterien ........8 5 WARTUNG ...............8 6 GARANTIE ...............9...
-
Seite 29: Sicherheitshinweise
Sicherheit SICHERHEITSHINWEISE Folgende Symbole sind an unseren Produkten angebracht: Achtung! Bedienungsanleitung lesen! Doppelte/Verstärkte Isolierung Lesen Gebrauch dieses Produkts zugehörige Bedienungshandbuch. Zur Vermeidung eines elektrischen Schlags: • Vorsicht bei Montage und Gebrauch dieses Geräts; auch während des Prüfvorgangs können Spannungen und Ströme innerhalb des zu prüfenden Stromkreises auftreten. -
Seite 30: Einleitung

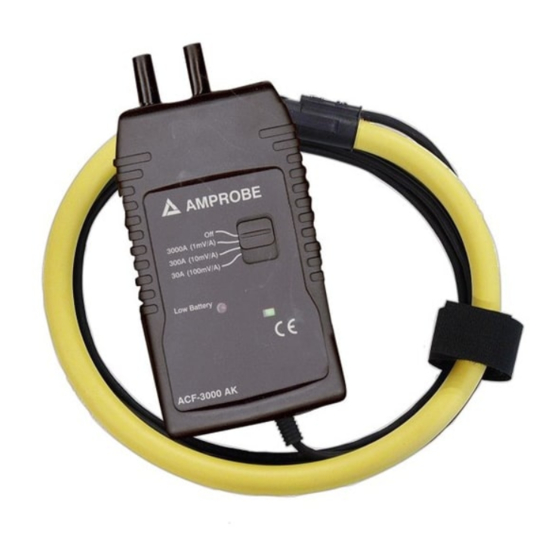

Einleitung EINLEITUNG Der Amprobe ACF3000 AK ist ein Wechselstromfühler nach dem Rogowski-Prinzip. Der Amprobe ACF3000 AK kann zur Messung von Strömen bis zu 3000 A eingesetzt werden, wenn er mit einem Multimeter, Oszilloskop oder anderen Aufzeichnungsgeräten kombiniert wird. Der flexible Messkopf ermöglicht die Messung auch an schwer zugänglichen bzw. - Seite 31 Technische Daten Abb. 1 1. flexibler Messkopf 2. Messkopfverschluss 3. Ausgangskabel (Messkopf) 4. Gehäuse 5. Einschaltknopf / Messbereichsschalter 6. Anzeige für niedrige Batteriespannung 7. Betriebsanzeige 8. 4-mm-Sicherheitsstecker (0 V-Bezug) 9. 4-mm-Sicherheitsstecker (Spannungsausgang)
-
Seite 32: Technische Daten
Technische Daten TECHNISCHE DATEN Messbereiche 30A / 300A / 3000A Wechselstrom, umschaltbar Ausgangsempfindl. 100mV / 10mV / 1mV pro A Genauigkeit (25 ºC) ± 1% des Messbereichs (45-65 Hz) Frequenzbereich 10Hz bis 20 kHz (-1dB) Phasenfehler < ± 1° (45-65 Hz), ±10° (bei 20 kHz) Linearität ±... - Seite 33 Technische Daten Ausgangsanschluss 4-mm-Sicherheitsstecker Gewicht 0,19 kg (0,4 lb) Sicherheit BS EN 61010-1: 1993, 600V CAT III Pol. Deg 2 Prüfspannung (eff.) 5550 V AC / 50-60 Hz / 1 Minute, Doppelisolierung EN 61326 : 1998 Abmessungen 116 (L) x 68,5 (B) x 30 (H) mm (4,57 x 2,71 x 1,18 Zoll) Messkopf Länge (offen)
-
Seite 34: Bedienung
Stromleiter umschließt oder ein Anzeigeinstrument angeschlossen ist. Betreiben Sie niemals das Gerät bei geöffnetem Batteriefach! Der Amprobe ACF3000 AK 20 benötigt für den Betrieb zwei AA MN1500 LR6 Alkalibatterien. Das Batteriefach lässt sich auf der Rückseite der Elektronikbox öffnen. Ersetzen Sie die Batterien bei ständig leuchtender oder im Falle einer nicht mehr aufleuchtenden Batteriestatus-LED. - Seite 35 Bedienung Der flexible Wechselstromfühler ist nicht für den Gebrauch an Leitern für Spannungen von mehr als 600 V geeignet. Legen Sie den flexiblen Messkopf um den zu prüfenden Leiter und schließen Sie den Verschluss. Setzen Sie den zu prüfenden Stromkreis unter Spannung.
-
Seite 36: Inbetriebnahme
In letzterem Fall sind die Batterien möglichst bald auszutauschen. Wenn die LED überhaupt nicht mehr aufleuchtet, sind die Batterien leer und müssen ersetzt werden. WARTUNG Verwenden Sie niemals einen beschädigten Amprobe ACF3000 AK! Untersuchen Sie vor jedem Gebrauch die Elektronikeinheit, das Verbindungskabel, sowie... -
Seite 37: Begrenzte Garantie
Garantie & Weitere Produkte BEGRENZTE GARANTIE Wir danken Ihnen für den Kauf eines AMPROBE® Geräts. Es wurde unter Einhaltung der höchsten Qualitäts- und Fertigungsstandards hergestellt. Dieses Gerät wurde von qualifizierten Werkstechnikern gemäßder bewährten Standards von AMPROBE® umfassend auf einwandfreie Funktion überprüft. - Seite 51 Í ndice de contenidos ADVERTENCIAS DE SEGURIDAD ......1 INTRODUCCIÓN............2 DATOS TÉCNICOS.............4 MANEJO ..............6 Colocación de las baterías ........6 Medición de corriente con el ACF3000 AK ....6 Puesta en marcha............8 Estado de carga de las baterías ......8 MANTENIMIENTO ............8 GARANTÍA..............9...
