R
Frontplatten-Informationen
Mehrfach-Ausführung
• Bestellen Sie Bedienstellen mit Abdeckungen mit
Einsatz (I).
• Zur Bestellung von Mehrfachabdeckungen
müssen bei einer NovaT*
(mit unterbrochenen Rippen) in der
Modellnummer "R3"-Öffnungen angegeben
werden.
Beispiele:
Abdeckung für 2 seeTouch-
Bedienstellen,
Modell-Nr. NT-R3-R3-FB-(Farbe)
• Bestellen Sie Claro
Abdeckungen für Mehrfach-
®-
Bedienstellen mit glänzender Oberfläche.
• Bestellen Sie Satin-Colors
Mehrfach-Bedienstellen in satinierten Farben.
Anmerkung: die neuen Tasteneinsätze sind bei der
Mehrfach-Abdeckung nicht mit eingeschlossen.
Installation der Bedienstelle
Verkabelung des Links für Bedienstellen (CSD)
• Verwenden Sie Schutzkleinspannungsverkabelung
(Klasse 2) zum Anschluss von Bedienstellen am QS-
Link.
• Erstellen Sie die Verbindungen im Inneren der
Unterputzdose oder in einem Schaltkasten oder einer
Verteilerdose, wobei der Abstand zur Bedienstelle
höchstens 2,5 m betragen darf.
• Zwei 1,0-mm
2
-Leiter für Masse (Klemme 1) und 24 V
(Klemme 2). Sie passen nicht in die Klemmen und
müssen wie dargestellt angeschlossen werden.
• Ein abgeschirmtes, verdrilltes 1,0-mm
Datenverbindung (Klemmen 3 und 4)
• Die Abschirmung wie abgebildet anschließen. Die
Schirmleitung nie mit Masse oder der Bedienstelle
verbinden. Die abisolierten Drähte der Abschirmung
anschließen und die äußere Abschirmung abschneiden.
Hinweis: Einige Bedienstellen haben eine "D"-Klemme
für Drain. Die Abschirmungsleitung kann an diese
Klemme angeschlossen werden.
S P E Z I F I K AT I O N S V O R L A G E
R
Projektname:
Projektnummer:
-FB-Mehrfach-Serie
®
TM
Abdeckungen für
-
2
-Leitungspaar als
Modellnummern:

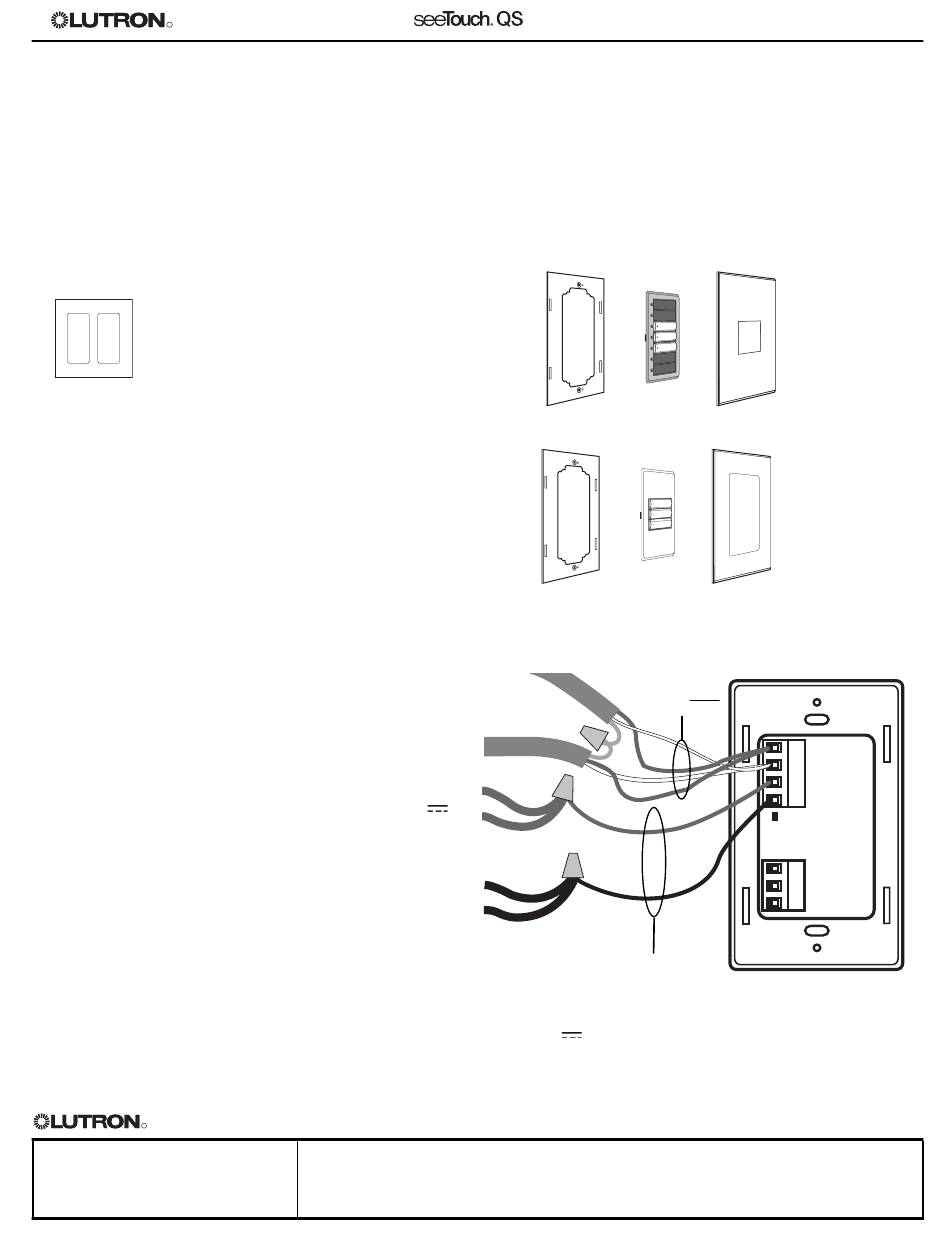

Frontplatten-Austauschsätze
Verwenden Sie Frontplatten-Austauschsätze zur
Änderung von: Farben, Tastenanordnungen, Gravur,
Wechsel zwischen Ausführungen mit und ohne
Einsatz. Jeder Satz enthält einen Adapter, eine
Tastengruppe und eine Abdeckung
Ausführung ohne Einsatz
Ausführung mit Einsatz
Verkabelung zur Bus-Leitung
Datenverbindung - (1) abgeschirmtes,
2
1,0-mm
-Leitungspaar
D:
Abschirmung
2
(2) 1,0 mm
2
(2) 1,0 mm
Schutzkleinspannungs-
Steuerleitungen (Klasse 2)
2
(2) 1,0 mm
1: Masse
2: 24 V
Hinweis: Nur den örtlichen Vorschriften
entsprechende, geeignete Kabelverbinder verwenden.
Bedienstellen
qsws2-p5 09.11.07
verdrilltes
3: MUX
4: MUX
4
3
2
1
C
B
A
Rückseite einer seeTouch
QS-Bedienstelle
Seite
