Farben- und Gravurcodes

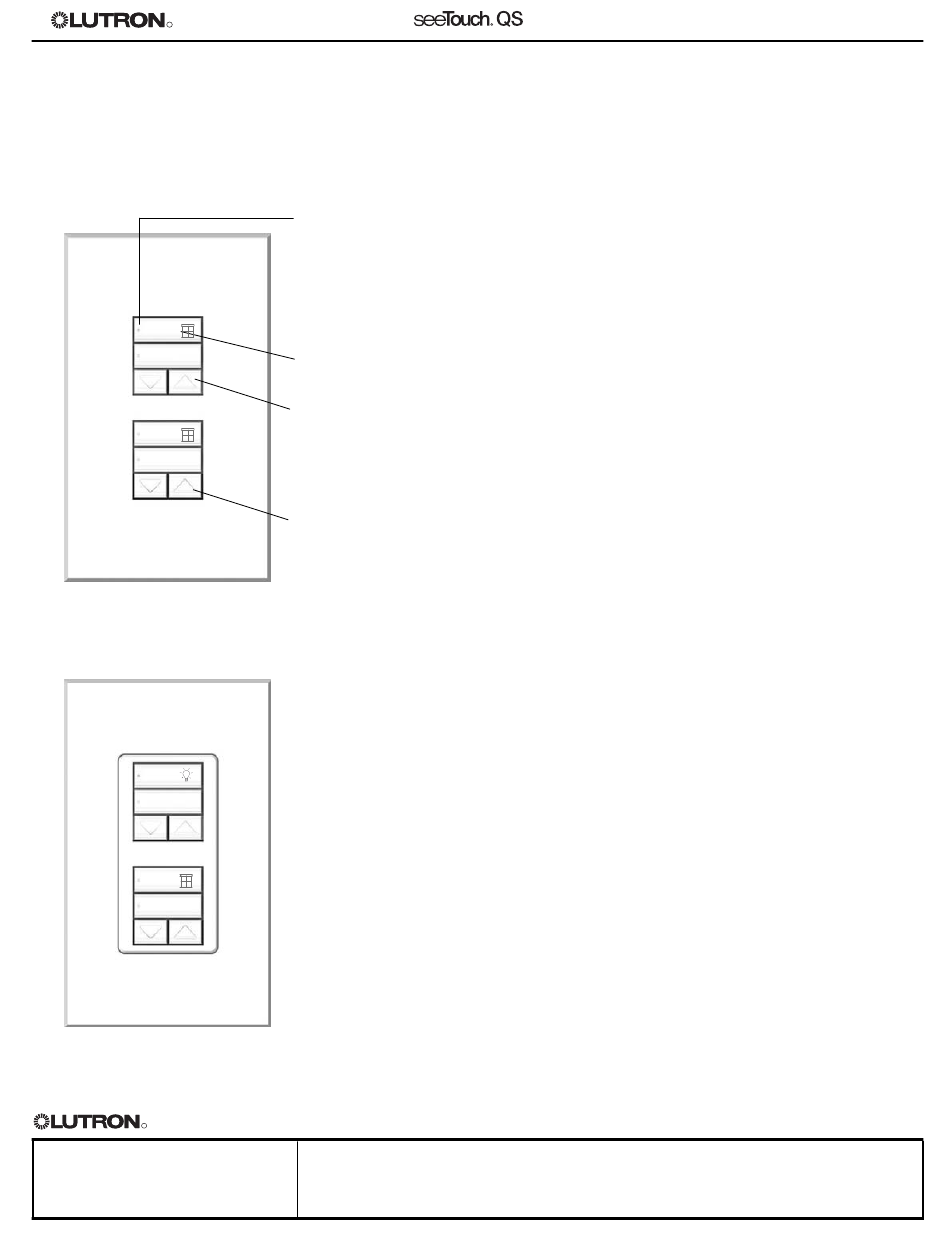

QSWS2-2RLDN-___-___
QSWS2-2RLDI-___-___
2-Tasten-Zweifach-Bedienstelle
mit Heller/Dunkler
Öffnen
Schließen
Öffnen
Schließen
QSWS2-2RLDN-WH-E01
(Ausführung ohne Einsatz)
1
2
Öffnen
Schließen
QSWS2-2RLDI-WH-EGN
(Ausführung mit Einsatz)
S P E Z I F I K AT I O N S V O R L A G E
R
Projektname:
Projektnummer:
Beschreibung
• Wird zur Steuerung einer oder mehrerer Beleuchtungs- oder
Jalousiesystemzonen gleichzeitig verwendet.
- Zur unabhängigen Steuerung mehrerer Gruppen von Jalousien
von einer Einfach-Bedienstelle aus (z. B. ein Fenster mit einem
Sonnenschutz und einer Verdunkelungsjalousie).
• Kann Sivoia-QS-Jalousiesysteme steuern.
• Funktioniert wie zwei unabhängig programmierbare 2-Tasten-
LEDs
Kontroller. Kann zwei Lichtzonen, zwei Jalousiezonen oder jeweils
eine Licht- und eine Jalousiezone steuern.
• Optionen zur Programmierung der Tasten nach der Installation (für
jede Bedienstelle eine Option wählen):
- Ruft voreingestellte Lichtniveaus für zwei Szenen ab (1 und Aus; 9
und 10; oder 13 und 14).
- Jede Taste schaltet eine Zone oder eine Gruppe von Zonen um.
Gravur
- LEDs geben den Türstatus einer Trennwand wieder.
- Aktiviert oder deaktiviert Bedienstellen.
- Startet oder stoppt eine Sequenz (Sequenz von Szene 5 bis 16).
Heller/Dunkler
- Deaktiviert die Bedienstellen und lässt die Beleuchtung zu Szene
16 übergehen.
- Ermöglicht Feinabstimmung einer Gruppe von Zonen.
• Aufnahme von bis zu zwei Eingängen mit potenzialfreien Kontakten
über einen Stecker an der Rückseite der Bedienstelle.
• Potenzialfreie Kontakte mit folgenden Merkmalen:
Heller/Dunkler
- Wenn die Bedienstelle als Szene oder Zonenumschaltung
programmiert wird, wird bei Schließen von Eingang 1 der obere
Tastenvorgang der oberen Bedienstellengruppe und bei Schließen
von Eingang 2 der untere Tastenvorgang der oberen
Bedienstellengruppe ausgeführt.
- Wenn die Bedienstelle als Trennwandsteuerung programmiert
wird, steuert Eingang 1 die auf der oberen Taste der oberen
Bedienstellengruppe programmierte Trennwand (Schließen =
Trennwand schließen; Öffnen = Trennwand öffnen), und Eingang 2
steuert die auf der unteren Taste der oberen Bedienstellengruppe
programmierte Trennwand (Schließen = Trennwand schließen;
Öffnen = Trennwand öffnen).
• Große, abgerundete Tasten sind einfach zu bedienen.
• Durch Tasten mit Hintergrundbeleuchtung und Gravur ist die
Bedienstelle bei schwacher Beleuchtung einfach zu finden und zu
bedienen.
• Nach oben auf Augenhöhe gerichtete optionale Tastengravur zum
einfachen Ablesen.
• Durch einmaliges Drücken der Öffnungstaste (oder der Schließtaste)
bewegen sich die Jalousiesysteme auf vollständig offene (bzw.
geschlossene) Position. Durch Antippen einer beliebigen Taste (ungeachtet
der Tastenfunktion) wird jede in Bewegung befindliche Jalousie gestoppt.
• Die LEDs neben jeder Taste werden während der Programmierung
genutzt und geben Rückmeldungen, wenn die Tasten gedrückt werden.
Oberflächen- und Gravuroptionen
• Standard-Bedienstellenmodelle sind weiß und ohne Gravur.
• Erhältlich mit Tastengravur, die für Beleuchtungs- und/oder
Jalousieanwendungen an jedem Modell speziell angepasst werden kann.
• Es stehen drei Gravuroptionen zur Verfügung: allgemeine Gravur
(ENG), Standardgravur (E01) und vom Standard abweichende
Textgravur (NST). Näheres finden Sie auf der GRAFIK Eye QS-
Website unter w w w w w w . . l l u u t t r r o o n n . . c c o o m m / / g g r r a a f f i i k k e e y y e e q q s s . .
Modellnummern:
Bedienstellen
qsws2-2rld 09.11.07
