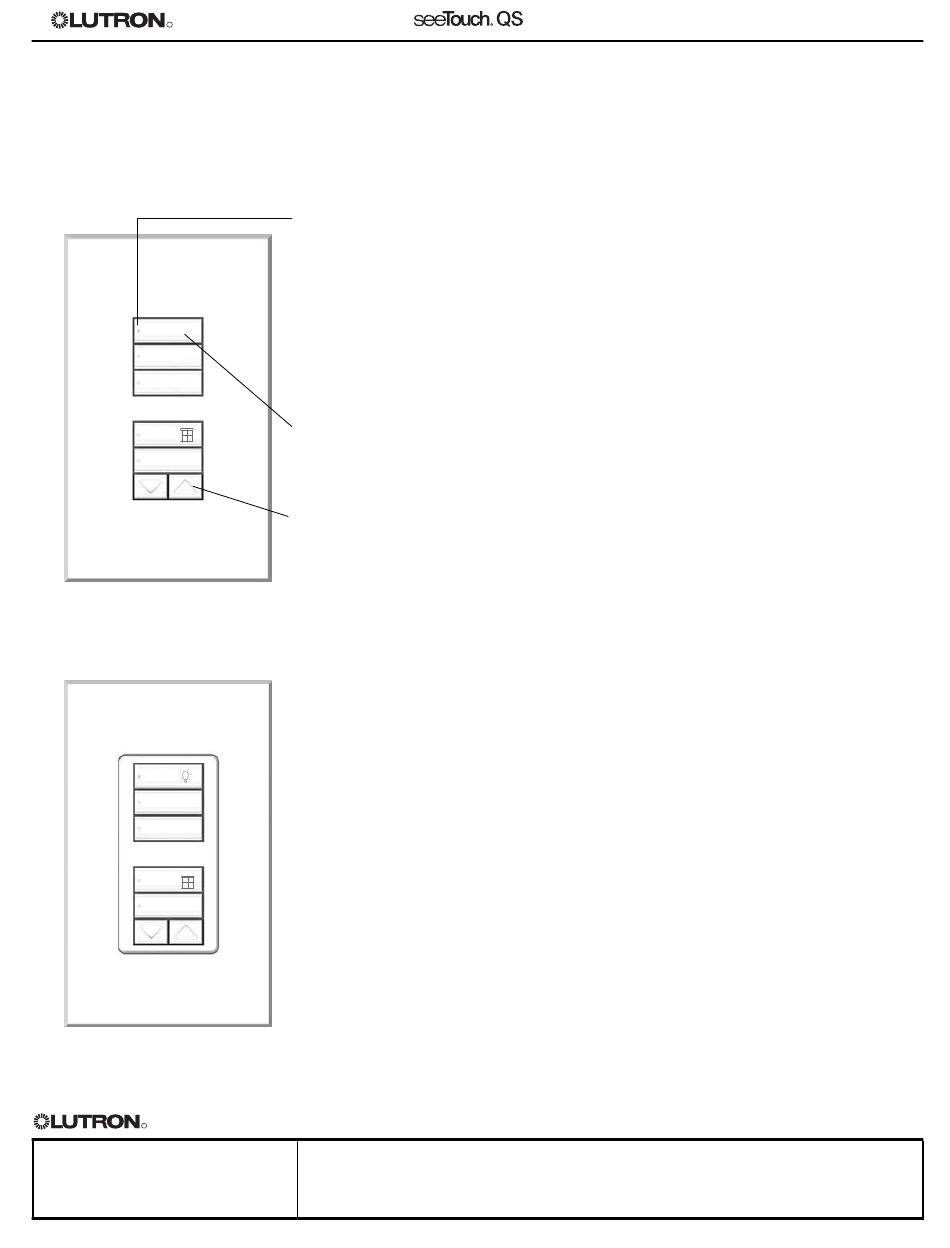

Farben- und Gravurcodes
QSWS2-1RLDN-___-___
QSWS2-1RLDI-___-___
Zweifach-Bedienstelle mit
3 Tasten und 2 Tasten mit
Heller/Dunkler
Gruppe 1
Gruppe 2
Gruppe 3
Öffnen
Schließen
QSWS2-1RLDN-WH-E01
(Ausführung ohne Einsatz)
1
2
3
Öffnen
Schließen
QSWS2-1RLDI-WH-EGN
(Ausführung mit Einsatz)
S P E Z I F I K AT I O N S V O R L A G E
R
Projektname:
Projektnummer:
Beschreibung
• Wird zur Steuerung einer oder mehrerer Beleuchtungs- oder
Jalousiesystemzonen gleichzeitig verwendet.
• Wird oft zur Auswahl von drei unterschiedlichen Gruppen von
Jalousien mit Öffnen, Schließen und Heben/Senken verwendet.
- Zur unabhängigen Steuerung mehrerer Gruppen von Jalousien von
einer Einfach-Bedienstelle aus (z. B. ein Fenster mit einem
LEDs
Sonnenschutz und einer Verdunkelungsjalousie).
• Kann Sivoia-QS-Jalousiesysteme steuern.
• Funktioniert wie zwei unabhängig programmierbare Kontroller: ein 3-
Tasten-Kontroller (obere Bedienstellengruppe) und ein 2-Tasten-
Kontroller (untere Bedienstellengruppe). Kann zwei Lichtzonen, zwei
Jalousiezonen oder jeweils eine Licht- und eine Jalousiezone steuern.
• Optionen zur Programmierung der Tasten der oberen Dreitasten-
Bedienstellengruppe nach der Installation (eine Option wählen):
- Ruft voreingestellte Lichtniveaus für Szenen ab (1 bis 3; 5 bis 7; 9 bis
11; oder 13 bis 15).
- Jede Taste schaltet eine Zone oder eine Gruppe von Zonen um.
- LEDs geben den Türstatus der Trennwände wieder.
Gravur
• Optionen zur Programmierung der Tasten der unteren Zweitasten-
Bedienstellengruppe nach der Installation (eine Option wählen):
- Ruft voreingestellte Lichtniveaus für zwei Szenen ab (1 und Aus; 9
und 10; oder 13 und 14).
Heller
- Jede Taste schaltet eine Zone oder eine Gruppe von Zonen um.
/Dunkler
- LEDs geben den Türstatus einer Trennwand wieder.
- Aktiviert oder deaktiviert Bedienstellen.
- Startet oder stoppt eine Sequenz (Sequenz von Szene 5 bis 16).
- Deaktiviert die Bedienstellen und lässt die Beleuchtung zu Szene 16
übergehen.
- Ermöglicht Feinabstimmung einer Gruppe von Zonen.
• Aufnahme von bis zu zwei Eingängen mit potenzialfreien Kontakten
über einen Stecker an der Rückseite der Bedienstelle.
• Potenzialfreie Kontakte mit folgenden Merkmalen:
- Wenn die obere Bedienstellengruppe als Szene, Panik,
Zonenumschaltung oder Sequenz programmiert wird, wird bei
Schließen von Eingang 1 der obere Tastenvorgang und bei Schließen
von Eingang 2 der untere Tastenvorgang ausgeführt.
- Wenn die obere Bedienstelle als Trennwandsteuerung programmiert
wird, wird die Trennwand bei Schließen von Eingang 1 und Eingang 2
geschlossen und bei Öffnen von Eingang 1 und Eingang 2 geöffnet.
- Wenn die obere Bedienstelle für Feinabstimmung programmiert wird,
steuert Eingang 1 die Hebung (Schließen = Start; Öffnen = Stopp)
und Eingang 2 die Senkung (Schließen = Start; Öffnen = Stopp).
• Große, abgerundete Tasten sind einfach zu bedienen.
• Durch Tasten mit Hintergrundbeleuchtung und Gravur ist die Bedienstelle
bei schwacher Beleuchtung einfach zu finden und zu bedienen.
• Nach oben auf Augenhöhe gerichtete optionale Tastengravur zum
einfachen Ablesen.
• Durch einmaliges Drücken der Öffnungstaste (oder der Schließtaste)
bewegen sich die Jalousiesysteme auf vollständig offene (bzw.
geschlossene) Position. Durch Antippen einer beliebigen Taste
(ungeachtet der Tastenfunktion) wird jede in Bewegung befindliche
Jalousie gestoppt.
• Die LEDs neben jeder Taste werden während der Programmierung
genutzt und geben Rückmeldungen, wenn die Tasten gedrückt werden.
Modellnummern:
Bedienstellen
qsws2-1rld 09.11.07
