Farben- und Gravurcodes
QSWS2-3BDI-___-___
QSWS2-3BDN-___-___

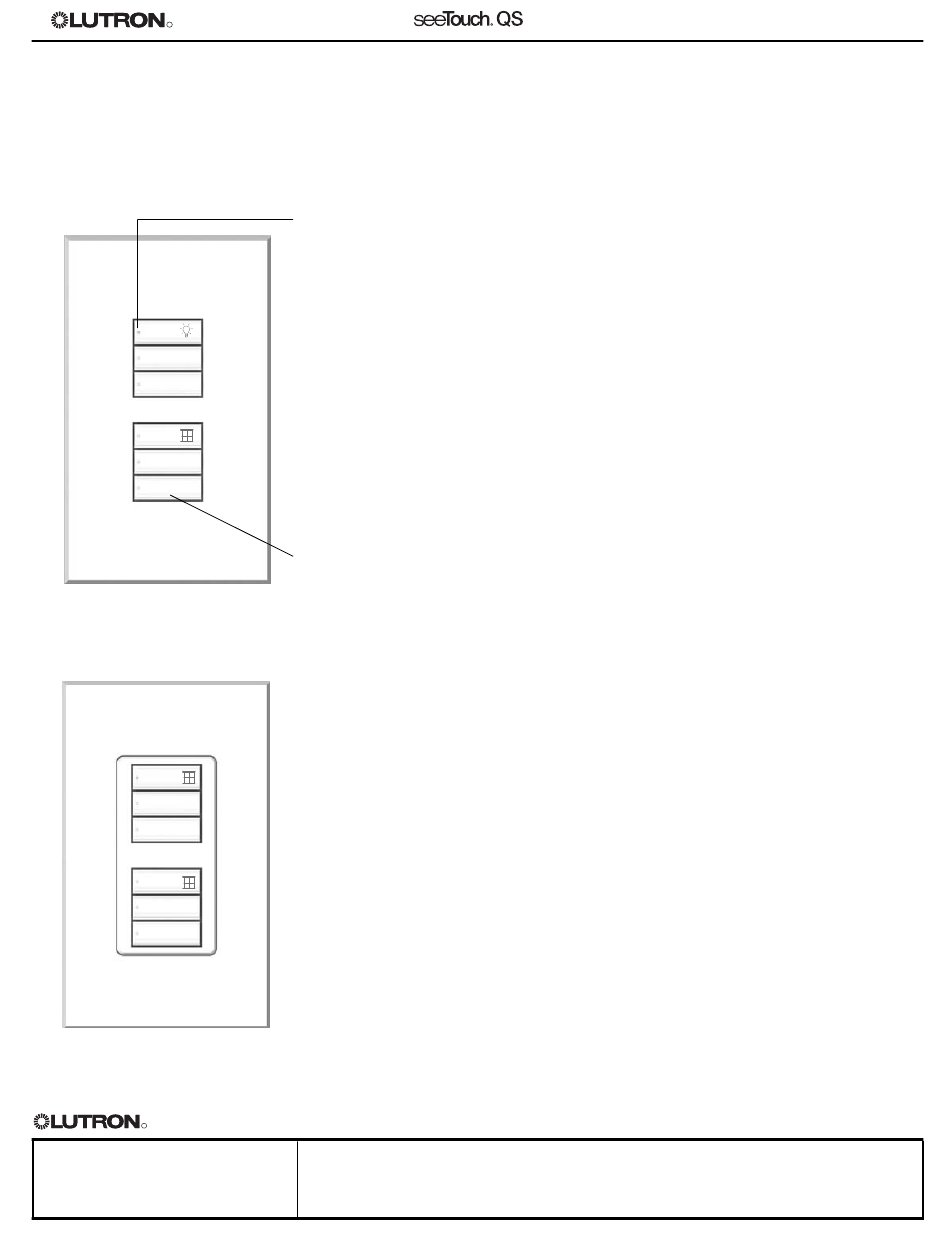

3-Tasten-Zweifach-Bedienstelle
1
2
3
Öffnen
Voreinst.
Schließen
QSWS2-3BDN-WH-EGN
(Ausführung ohne Einsatz)
Öffnen
Voreinst.
Schließen
Öffnen
Voreinst.
Schließen
QSWS2-3BDI-WH-E01
(Ausführung mit Einsatz)
S P E Z I F I K AT I O N S V O R L A G E
R
Projektname:
Projektnummer:
Beschreibung
• Wird zur Steuerung einer oder mehrerer Beleuchtungs- oder
Jalousiesystemzonen gleichzeitig verwendet.
- Zur unabhängigen Steuerung mehrerer Gruppen von Jalousien
von einer Einfach-Bedienstelle aus (z. B. ein Fenster mit einem
Sonnenschutz und einer Verdunkelungsjalousie).
• Kann Sivoia-QS-Jalousiesysteme steuern.
LEDs
• Funktioniert wie zwei unabhängig programmierbare 3-Tasten-
Kontroller. Kann zwei Lichtzonen, zwei Jalousiezonen oder
jeweils eine Licht- und eine Jalousiezone steuern.
• Optionen zur Programmierung der Tasten nach der Installation
(für jede Bedienstelle eine Option wählen):
- Ruft voreingestellte Lichtniveaus für Szenen ab (1 bis 3; 5 bis 7;
9 bis 11; oder 13 bis 15).
- Jede Taste schaltet eine Zone oder eine Gruppe von Zonen
um.
- LEDs geben den Türstatus der Trennwände wieder.
• Aufnahme von bis zu zwei Eingängen mit potenzialfreien
Kontakten über einen Stecker an der Rückseite der Bedienstelle.
• Potenzialfreie Kontakte mit folgenden Merkmalen:
- Wenn die Bedienstelle als Szene oder Zonenumschaltung
programmiert wird, wird bei Schließen von Eingang 1 der obere
Tastenvorgang der oberen Bedienstellengruppe und bei
Schließen von Eingang 2 der untere Tastenvorgang der oberen
Bedienstellengruppe ausgeführt.
- Wenn die Bedienstelle als Trennwandsteuerung programmiert
Gravur
wird, steuert Eingang 1 die auf der oberen Taste der oberen
Bedienstellengruppe programmierte Trennwand (Schließen =
Trennwand schließen; Öffnen = Trennwand öffnen), und Eingang
2 steuert die auf der unteren Taste der oberen
Bedienstellengruppe programmierte Trennwand (Schließen =
Trennwand schließen; Öffnen = Trennwand öffnen).
• Große, abgerundete Tasten sind einfach zu bedienen.
• Durch Tasten mit Hintergrundbeleuchtung und Gravur ist die
Bedienstelle bei schwacher Beleuchtung einfach zu finden und
zu bedienen.
• Nach oben auf Augenhöhe gerichtete optionale Tastengravur
zum einfachen Ablesen.
• Durch einmaliges Drücken der Öffnungstaste (oder der
Schließtaste) bewegen sich die Jalousiesysteme auf vollständig
offene (bzw. geschlossene) Position. Durch Antippen einer
beliebigen Taste (ungeachtet der Tastenfunktion) wird jede in
Bewegung befindliche Jalousie gestoppt.
• Die LEDs neben jeder Taste werden während der
Programmierung genutzt und geben Rückmeldungen, wenn die
Tasten gedrückt werden.
Oberflächen- und Gravuroptionen
• Standard-Bedienstellenmodelle sind weiß und ohne Gravur.
• Erhältlich mit Tastengravur, die für Beleuchtungs- und/oder
Jalousieanwendungen an jedem Modell speziell angepasst
werden kann.
• Es stehen drei Gravuroptionen zur Verfügung: allgemeine Gravur
(ENG), Standardgravur (E01) und vom Standard abweichende
Textgravur (NST). Näheres finden Sie auf der GRAFIK Eye QS-
Website unter w w w w w w . . l l u u t t r r o o n n . . c c o o m m / / g g r r a a f f i i k k e e y y e e q q s s . .
Modellnummern:
Bedienstellen
qsws2-3bd 09.11.07
