1. s

IcherheItshInweIs

1.1 A
llgemeiner sicherheitstechnischer
h
inweis
Diese Betriebsanleitung gilt für die Maschine UWC 20-R.
Nur qualifiziertes Personal darf die Maschine handhaben.
WARNUNG Lesen Sie alle Sicherheitshinwei-
se und Anweisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere Ver-
letzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und Anwei-
sungen für die Zukunft auf.
1.2 B
estimmungsgemässe
Die Maschine ist bestimmt zum Satinieren, Mattieren,
Strukturieren, Bürsten, Polieren und Glätten von Metall,
Holz, Kunststoffen und dergleichen, sowie von Stein,
ohne Verwendung von Wasser.
1.3 n
icht Bestimmungsgemässe
dung
Alle andern als die unter Pkt. 1.2 beschriebenen
Verwendungen gelten als nicht bestimmungsge-
mässe Verwendung und sind deshalb nicht zuläs-
sig.
1.4 eg-K
onformitätserKlärung
Otto Suhner GmbH, Trottäcker 50, D-79713 Bad Säckin-
gen erklärt hiermit in alleiniger Verantwortung, dass das
Produkt mit der Serien- oder Chargen-Nr. (siehe Rück-
seite) den Anforderungen der Richtlinien 2014/30/EU,
2006/42/EG, 2011/65/EU entspricht. Angewandte Nor-
men: EN ISO 12100, EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3. Dokumentbevollmächtig-
ter: M. Voyame. D-Bad Säckingen, 03/2019.
M. Voyame/Divisionsleiter
2. I
2.1 V i
or der

nBetrieBnAhme

Netzspannung überprüfen. Die
Spannung der Stromquelle muss
mit den Angaben auf dem Typen-
schild übereinstimmen. Schleifwerkzeug
vor Gebrauch überprüfen. Das Schleifwerkzeug muss
zentrisch und am Anschlag positioniert montiert sein. Die
maximal zulässige Drehzahl von Werkzeug und Spann-
vorrichtung darf keinesfalls überschritten werden. Län-
derspezifische Vorschriften sind zu beachten.
14
V
erwendung
V -
erwen
(o )
riginAl
nbetrIebnahme
2.2 i
nBetrieBnAhme

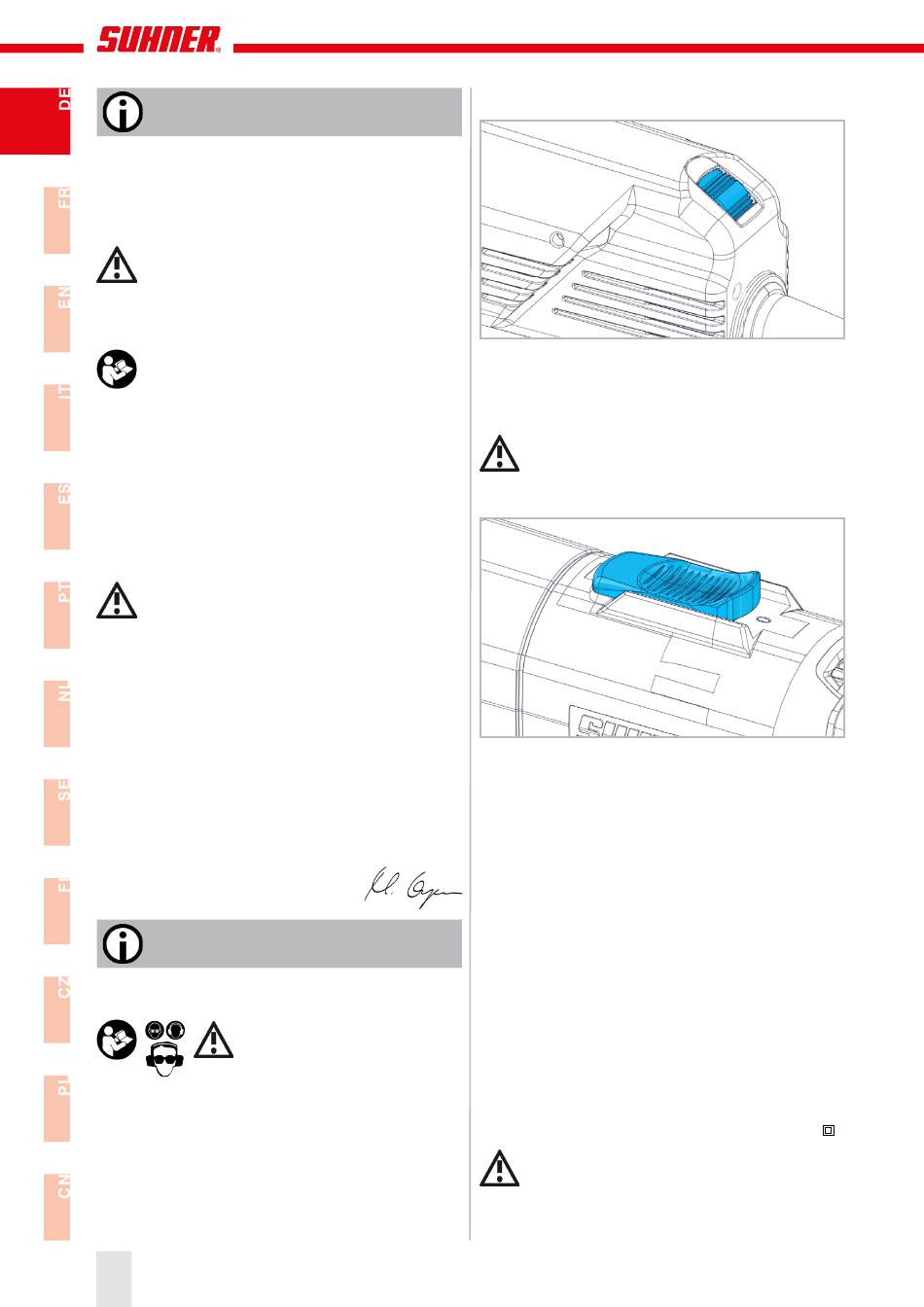

Drehzahl gemäss Drehzahltabelle mit Stellrad vorwählen.
Stufe 1: 9000min
-1
Stufe 2: 11000min -1
Stufe 3: 13500min
-1
Während dem Betrieb niemals die auf das Schleif-
werkzeug abgestimmte Drehzahl erhöhen!
2.2.1 e /A
inschAlten usschAlten
Schalter muss in der AUS-Position sein, d.h. die «0» ist
sichtbar. Um die Maschine einzuschalten, Schalter drü-
cken und nach vorne schieben bis er hörbar einrastet,
d.h. die «1» wird sichtbar. Durch Drücken des EIN-/AUS-
Schalters wird die Arretierung gelöst und die Maschine
stellt ab.
2.3 l
eistungsdAten
Netzspannung
Leistungsaufnahme
Leistungsabgabe
Leerlaufdrehzahl
Max. Werkzeug-Ø
Schleifspindelgewinde
Schalldruckpegel EN 60745
Schallleistungspegel
Vibration EN 60745
Gewicht ohne Kabel
Schutzklasse
Der angegebene Schwingungswert ist nach
einem genormten Prüfverfahren gemessen wor-
den. Er kann zum Produktvergleich oder zu einer
einleitenden Einschätzung der Aussetzung verwendet
werden. Der Schwingungsemissionswert kann sich wäh-
Stufe 4: 15500min
-1
Stufe 5: 17500min -1
Stufe 6: 20000min
-1
120/230/240V, 50/60Hz
600W
300W
20000min -1
50mm
1/4" - 20
81dB(A), K=3dB
92dB(A), K=3dB
3.0m/s 2 , K=1.5m/s 2
3.000kg
II
