ALGE-Timing OPTIc3 serie Bedienungsanleitung Seite 7

Bedienungsanleitung
Fotofinish OPTIc3

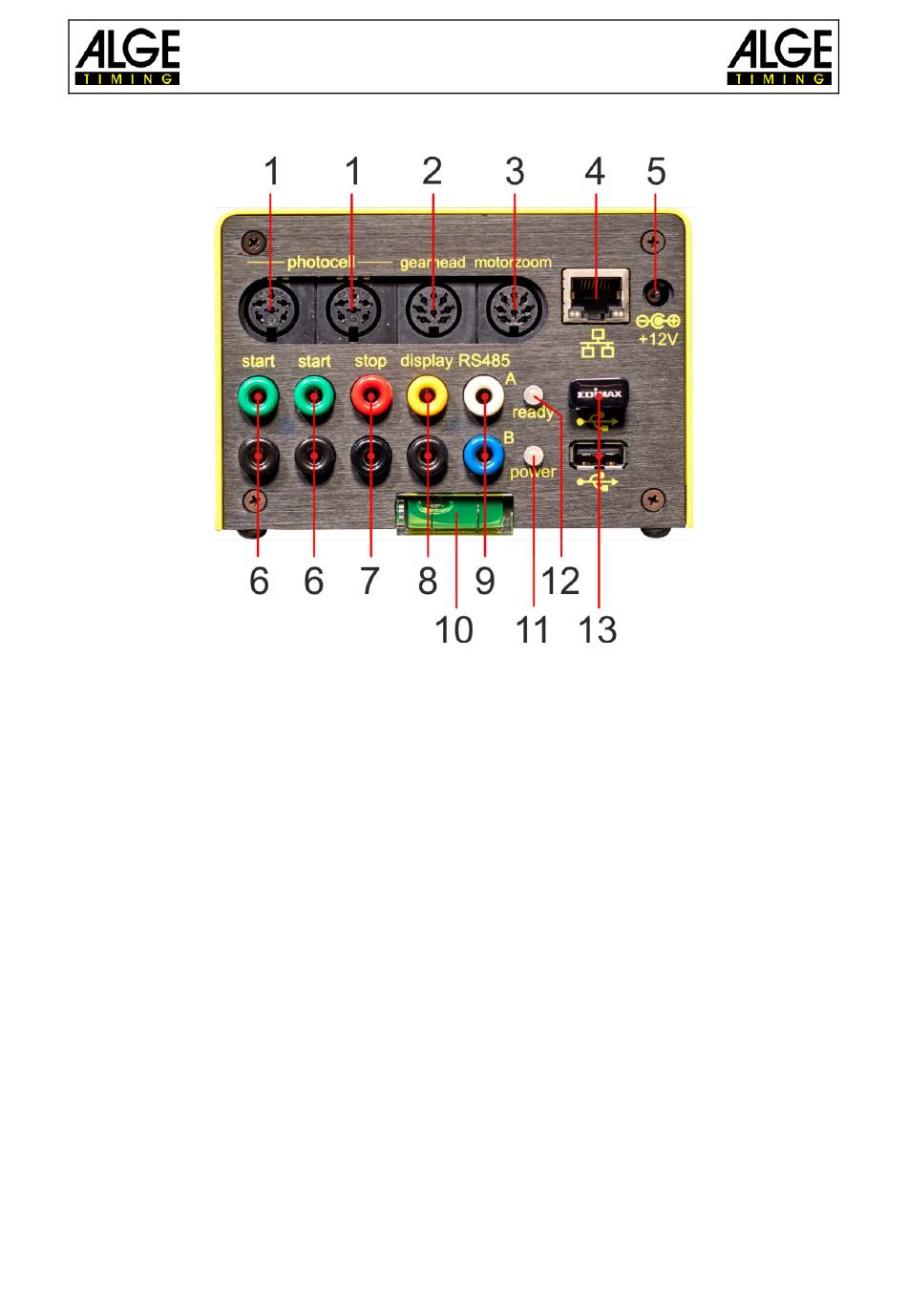

1 ...... Lichtschrankenbuchse (2 x)
2 ...... Getriebeneigerbuchse
3 ...... Motorzoombuchse
4 ...... RJ4-Buchse (Ethernet)
5 ...... externe Stromversorgung (+9 to 13.4 VDC)
6 ...... Bananenbuchse – Startimpuls (2 x)
7 ...... Bananenbuchse – Zielimpuls
8 ...... Bananenbuchse – Daten für Anzeigetafel (RS232)
9 ...... Bananenbuchse – Daten für Anzeigetafel (RS485)
10 .... Wasserwaage
11 .... LED (Stromversorgung (Power))
12 .... LED (betriebsbereit (ready)
13 .... USB-Buchse (2 x)
- 7 -
