Positionierung Der Kamera - ALGE-Timing OPTIc3 serie Bedienungsanleitung

Bedienungsanleitung
Fotofinish OPTIc3
5

Positionierung der Kamera

Die Fotofinishkamera muss genau auf der Verlängerung der Zielgeraden positioniert sein. Je
nach Sportart benötigt man unterschiedliche Winkel auf die Ziellinie (siehe Punkt 5.1 Kame-
rawinkel).

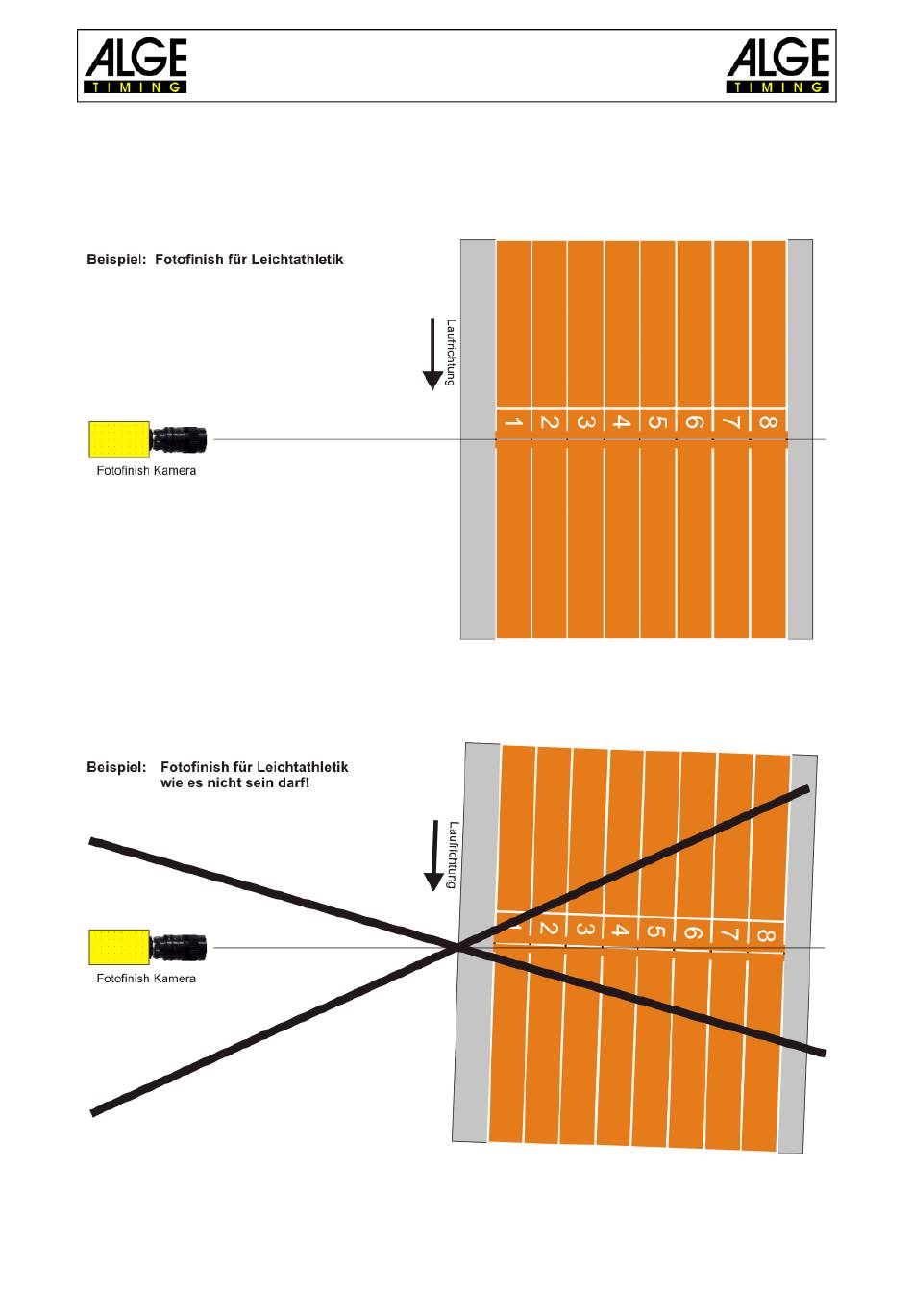

Beim obigen Bild ist die Kamera gerade zur Ziellinie ausgerichtet. Diese Anbringung ermög-
licht exakte und korrekte Aufnahmen!
Im Bild unten ist die Kamera nicht auf der Verlängerung der Ziellinie installiert. Hier können
keine korrekten Aufnahmen gemacht werden!
- 16 -
