ALGE-Timing OPTIc3 serie Bedienungsanleitung Seite 63

Wenn Sie die Bewegungserkennung benutzen, können Sie auswählen, ob Sie die Zeit auf der
Anzeigetafel stoppen möchten oder ob sie weiterlaufen soll. Zur Ausgabe auf der Anzeigetafel
klicken Sie auf .
Aktivieren der Bewegungserkennung:
Die Bewegungserkennung wird im Zeitmessfenster aktiviert.
Die Bewegungserkennung ist eingeschaltet, aber es wird auf der Anzeigetafel
keine Zeit über die Bewegungserkennung gestoppt.
Diese Funktion wird meistens gewählt, wenn die Bewegungserkennung in
Kombination mit „Aufnahme von Impulsen" verwendet wird. In diesem Fall wird
die Anzeigetafel nur vom Impuls (z. B. Lichtschranke) gestoppt.
und Die „Bewegungserkennung"
getafel"
erfolgt eine Fotofinishaufnahme und die Zeit auf der Anzeigetafel bleibt stehen.

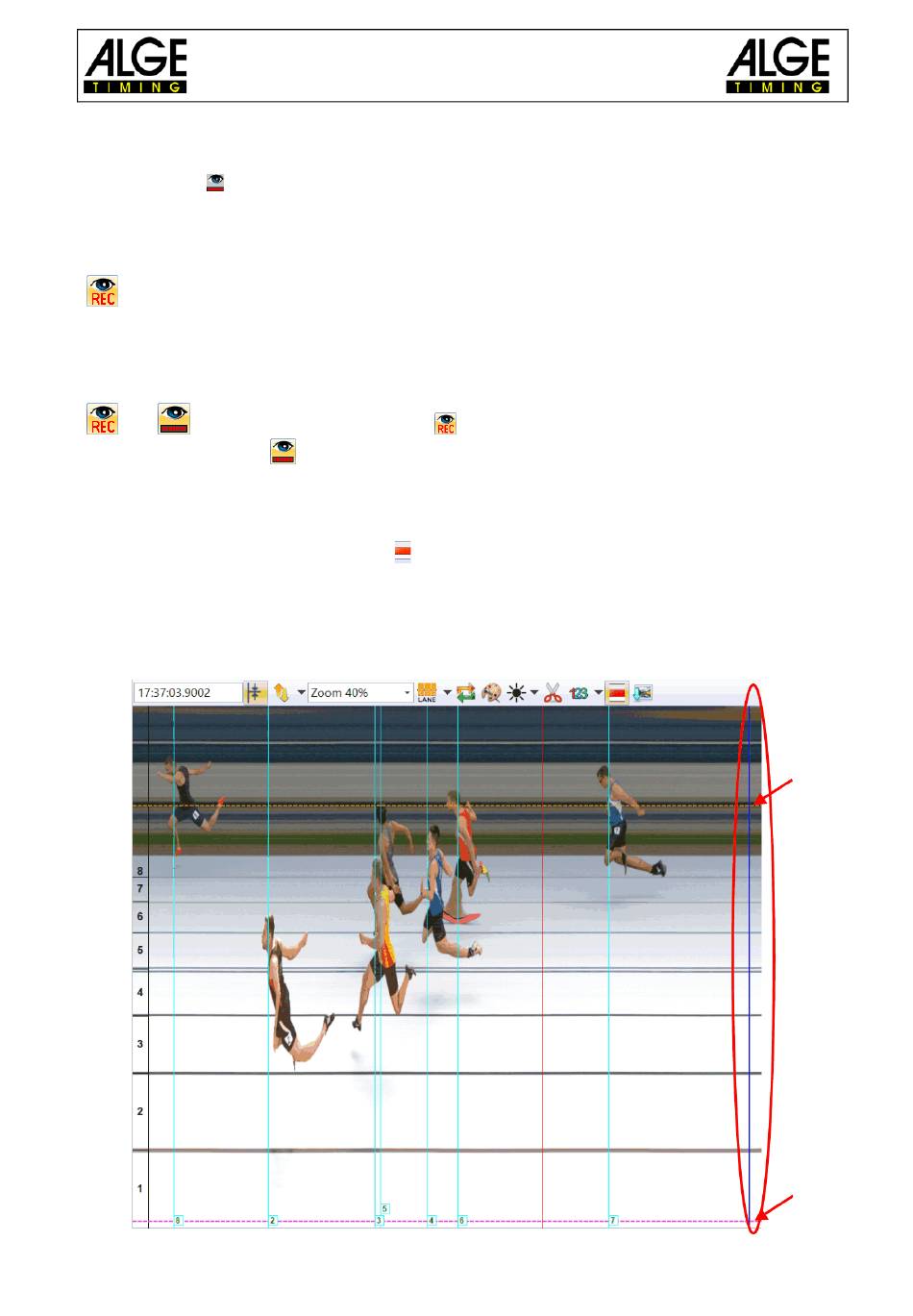

Bildbereich für die Bewegungserkennung einstellen:
Wenn man in Ansicht 1 auf das Icon
Linie angezeigt (ist im Bild unten mit einem roten Oval eingekreist). Zusätzlich werden zwei
gestrichelte horizontale Linien angezeigt (sind mit roten Pfeilen markiert). Der Bereich zwi-
schen den beiden horizontalen Linien ist der aktive Teil, der für die Bewegungserkennung
hergenommen wird. Die horizontalen Linien können im Bereich rechts der blauen Linie (siehe
rote Pfeile) mit der Maus verschoben werden.
Bedienungsanleitung
Fotofinish OPTIc3
und „Bewegungserkennungsimpuls auf Anzei-
ist eingeschaltet. Wenn die Bewegungserkennung ausgelöst wird
klickt, wird am Ende des Bildausschnitts eine blaue
-63-
