8 ....... Ethernet (RJ45 Buchse) mit Gigabit Ethernet
9 ....... USB-Anschluss (2 x USB2.0)

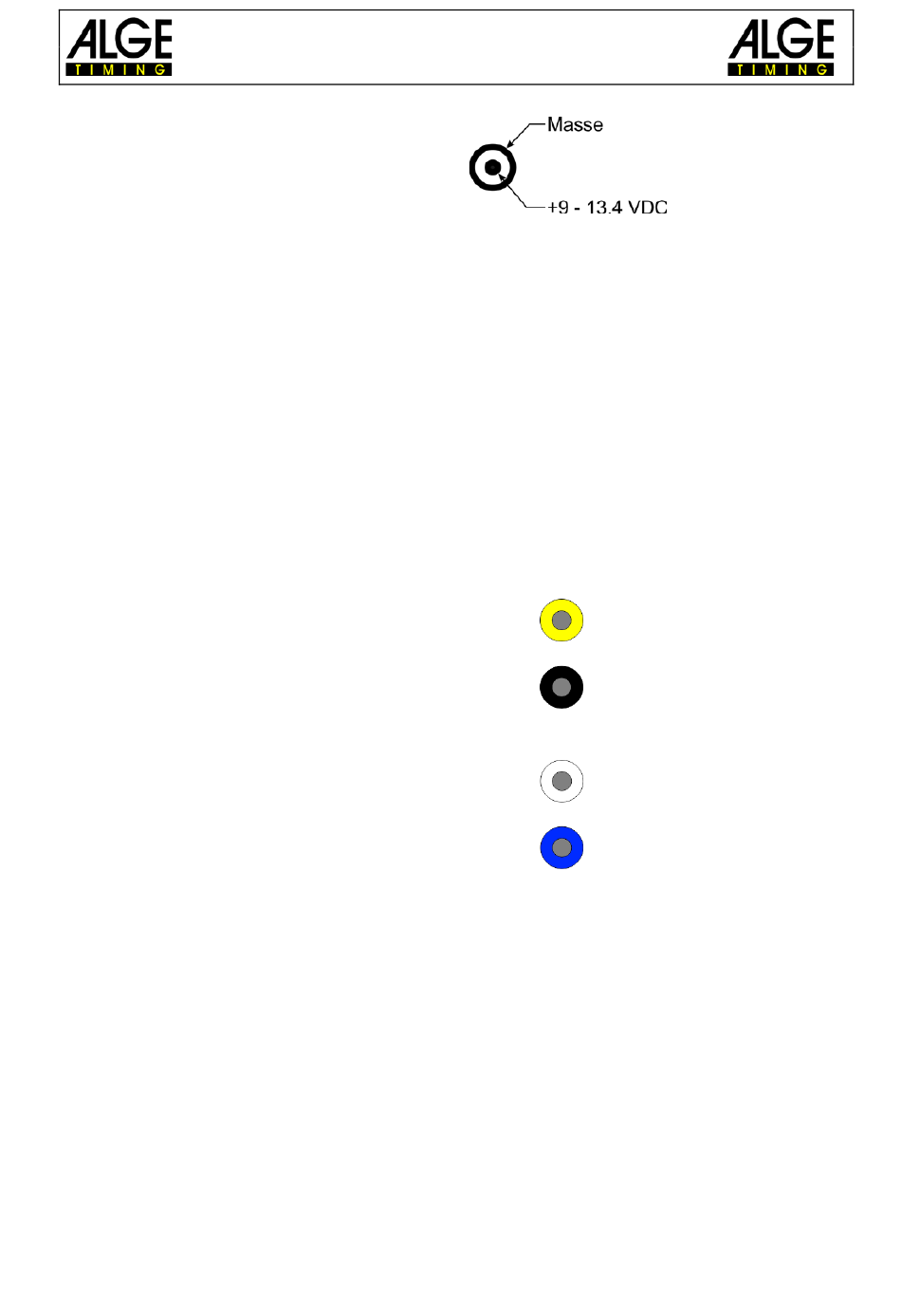

10 ..... Stromversorgung (Eingang: +9 – 13.4 VDC)
11 ..... LED (ready)
12 ..... LED (power)
13 ..... Wasserwaage
17.2 Mindestanforderungen für PC (Desktop oder Notebook)
Betriebssystem: Windows 7, Windows 8 oder 10
Prozessor: Intel i5 (oder besser)
Festplatte: min. 250GB Festplatte (je schneller desto besser, Empfehlung: SSD)
Speicher: min. 4 GB RAM
Grafik: min. 128 MB Grafik RAM
Monitor Auflösung: min. 1920 x 1024
Schnittstelle: Gigabyte Ethernet (RJ45)
17.3

Anzeigetafel Schnittstelle "display board"

Transferformat:
Transfergeschwindigkeit:
Transferprotokoll:
17.4 Schnittstelle für Anzeigetafeln

17.4.1 Display Board RS232 Interface

RS232-Schnittstelle (nur Ausgang)
Standard Einstellung:
•
1 Startbit, 8 Databit, 1 Stoppbit, kein Paritybit
•
2400 Baud
•
Daten sind in ASCII Format

17.4.2 Display Board RS484 Interface

RS485-Schnittstelle (nur Ausgang)
Standard Einstellung:
•
1 Startbit, 8 Databit, 1 Stoppbit, kein Paritybit
•
2400 Baud
•
Daten sind in ASCII Format

17.4.3 Datenformat

Das Datenformat hat 24 ASCII-Zeichen. Das 24. Zeichen ist ein Carriage Return. Jede 1/10 Sekunde
wird ein Datenstring geschickt. Für Laufzeiten ist das vierte Zeichen ein Punkt, für eine Nullzeit ein
Blank und für eine gestoppte Zeit ein C (Laufzeit). Die Laufzeit kann je nach Einstellung 1/10, 1/100,
oder 1/1000stel Sekunden haben. Es wird immer nur die inoffizielle Siegerzeit geschickt.
1
123456789012345678901234
C HH:MM:SS.zht
. HH:MM:SS.z
. 4. Zeichen ist laufende Zeit, 17. Zeichen Trennung zwischen Sekunden und 1/10 Sekunden.
HH Stunden
MM Minuten
SS Sekunden
Z 1/10 Sekunden
H 1/100 Sekunden (abhängig von der eingestellten Präzision)
T 1/1000 Sekunden (abhängig von der eingestellten Präzision)
(CR) das 24. Zeichen ist ein Carriage Return
Bedienungsanleitung
Fotofinish OPTIc3.NET
1 Startbit, 8 Datenbit, kein Paritybit, 1 Stoppbit
2.400 Baud
ASCII
2
Anzahl der ASCII-Zeichen
Laufzeit mit 1/10000-stel Präzision
(CR)
laufende Zeit
(CR)
