7.7.1.1 Einstellen der Zeilenkamera auf die Ziellinie

Das Pixel-Array das für die Zeilenkamerafunktion verwendet wird, muss auf die Ziellinie ein-
gepasst werden. Diese Einstellung erfolgt ebenfalls in der 2D-Vorschau.
•
Kamera gerade zur Ziellinie ausrichten
•
Stellen Sie mit Getriebeneiger und mithilfe der in der Kamera integrierten Libelle die
Kamera waagrecht ein.

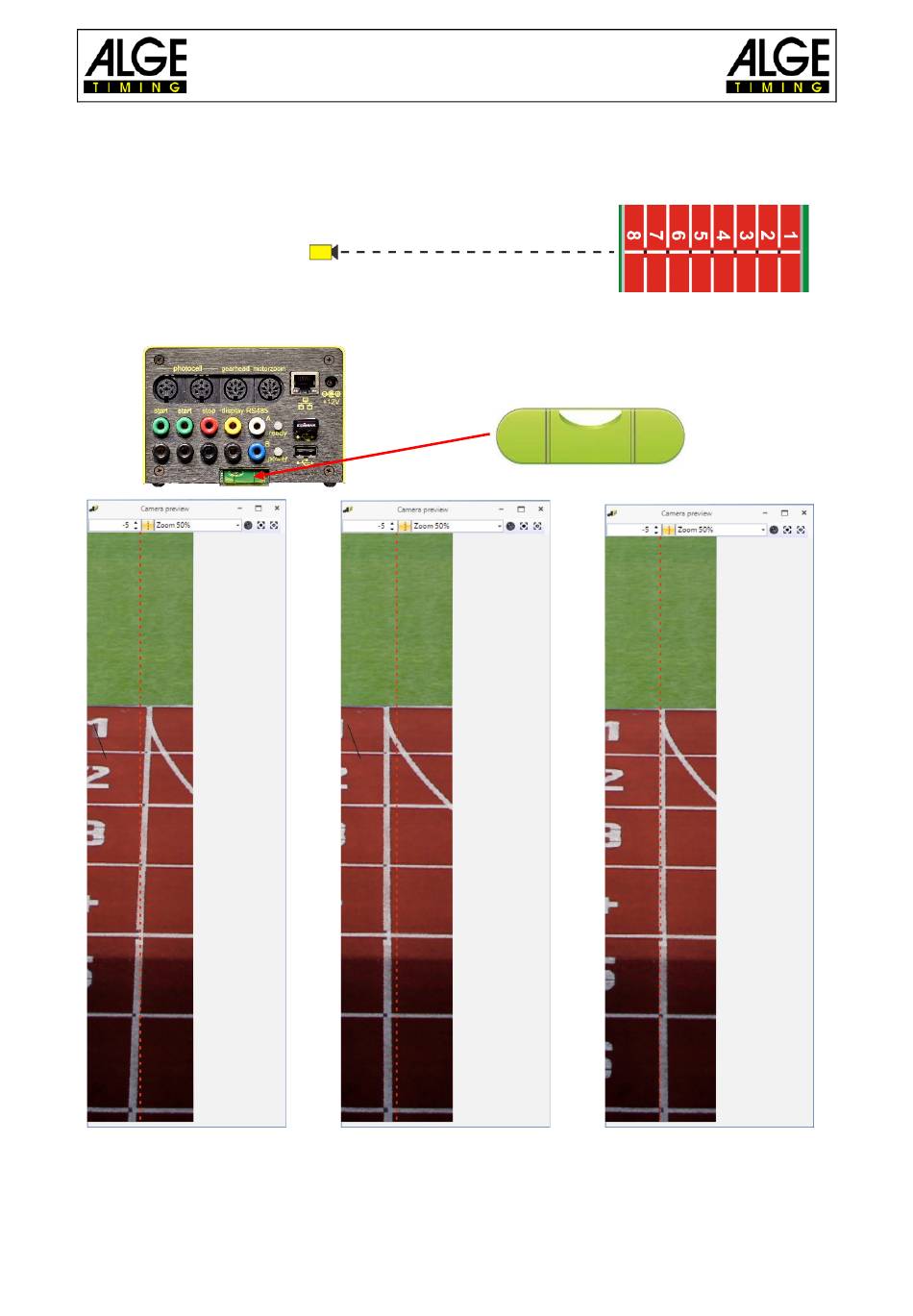

Bild vor der waagerech-
ten Ausrichtung
Bedienungsanleitung
Fotofinish OPTIc3
Die Blase muss sich exakt zwischen den beiden
Strichen befinden.
Bild nachdem die Kamera waag-
recht ausgerichtet wurde. Verwen-
den Sie den Getriebeneiger oder
die Zeilenverschiebung, um die
Aufnahmelinie an der gewünschten
Stelle der Ziellinie zu platzieren.
- 36-
Kamera ist ideal auf die
Ziellinie eingestellt.
