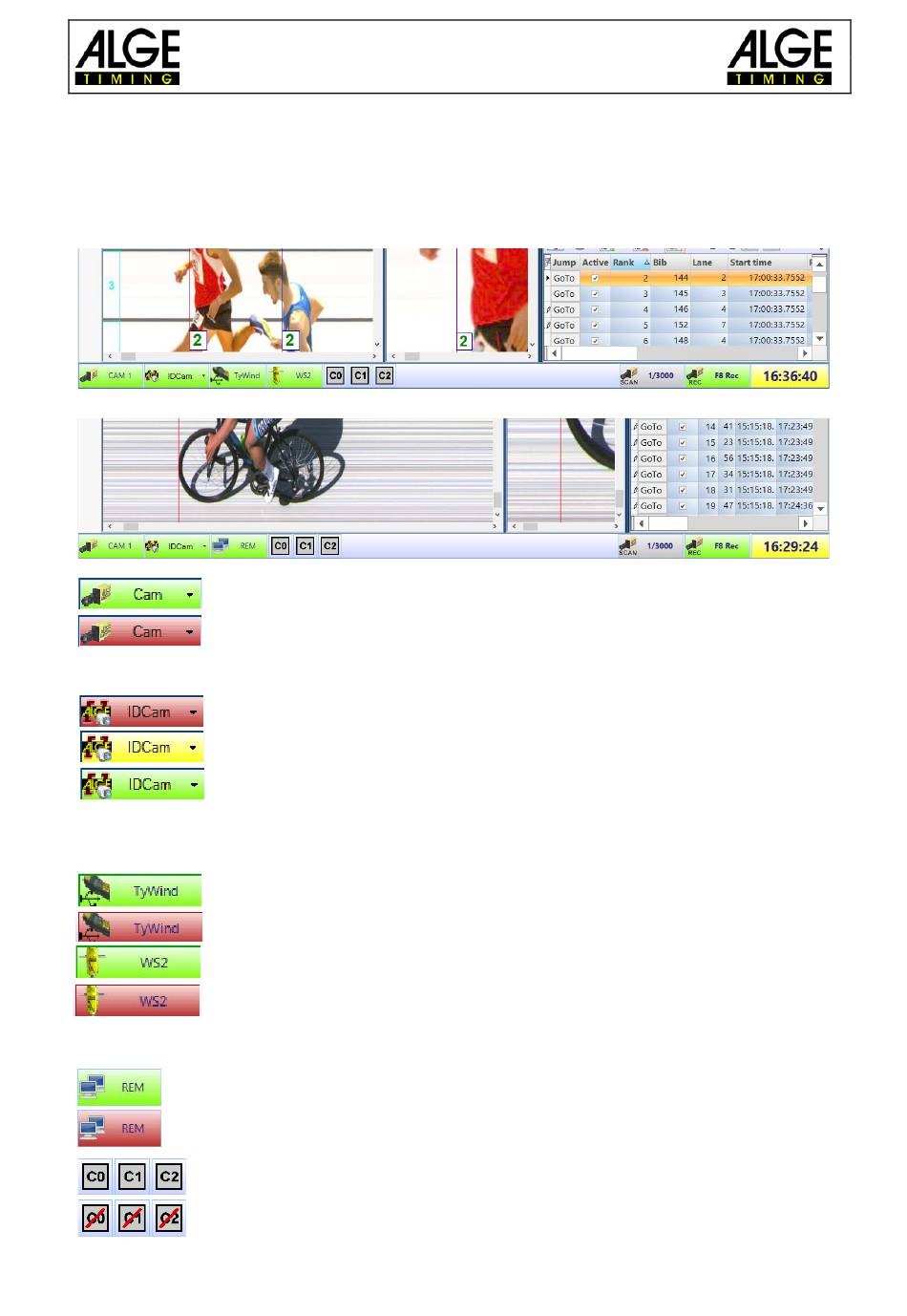

8.2 Fußzeile
Die Fußzeile ist eine Statuszeile, die den Status der angeschlossenen Geräte und einige Ba-
sisinformationen darstellt.
Beispiel 1: Leichtathletik: Kamera, Windspeed WS2
Beispiel 2: Radrennen: Kamera, IDCam
OPTIc3 Kamera
Der Button ist grün, wenn eine Kamera angeschlossen und aktiv ist (Kom-
munikation mit PC funktioniert). Ist die Taste rot besteht keine Kommunika-
tion zwischen Kamera und PC. Konfigurieren Sie das Netzwerk neu. Ein
Klick auf den Button öffnet den Kamera Dialog.
IDCam
Dieser Button ist rot, wenn keine IDCam verbunden ist. Er ist gelb, wenn
die IDCam-Verbindung aktiviert wurde, aber keine Verbindung mit der
Software der IDCam zustande kam (z. B. wenn die IDCam-Software nicht
gestartet wurde oder die IP-Adresse falsch ist). Der Button ist grün, wenn
die Kommunikation mit der IDCam-Software funktioniert.
Ein Klick auf den IDCam-Button, öffnet ein Drop-down-Menü, für die
IDCam-Einstellungen.
WS2 und TyWind
Diese Symbole werden nur angezeigt, wenn Leichtathletik mit Windmesser
eingestellt ist. Wird der Windmesser WS2 mit dem Controller Timy verwen-
det, müssen beide Button (TyWind und WS2) grün sein. Sind beide rot, hat
der Timy keine Verbindung zum OPTIc3.NET-PC (vielleicht wurde zuerst
ein anderes Programm gestartet, das sich mit dem Timy verbunden hat, z.
B. die IDCam). Der Timy muss per USB-Kabel am PC angeschlossen sein.
Besteht keine Kommunikation zwischen Timy und WS2, wird das Icon WS2
rot angezeigt.
PC-Auswahl
Es ist möglich auf einem (Aufnahme und Auswerten) oder zwei PCs zu ar-
beiten. Bei zwei PCs übernimmt der Master Aufnahme und Auswertung
(Aufnahme-PC), der zweite nur die Auswertung (Auswerte-PC).
Zeitmesskanäle:
Alle möglichen Zeitmesskanäle werden angezeigt. Wenn man eine Kamera
verwendet, werden C0 (Startkanal), C1 (Zielkanal) und C2 (Zwischenzeit-
kanal) angezeigt. Bei einem nochmaligen Klicken wird er wieder einge-
schaltet.
