Elektrik
Pos. Nrn.: 45 - 51b
1. Die 4,5 V Flachbatterie kann unter Motorblockabdeckung mit dem zweiten doppelseitigen Klebepad
Die 4,5 V Flachbatterie kann unter der Motorblockabdeckung mit dem zweiten doppelseitigen Klebebpad befestigt
befestigt werden.
werden.
2. Je ein Stück Schaltlitze (Pos. 51) an Anschluss 3 und 4 der Lüsterklemme des Staplers befestigen. Am
Ende mit einem Flachstecker versehen (Stecker leicht zusammendrücken und/oder verlöten) und
Batterie anstecken. (Polung beachten!)
3. Stapler gemäß Verdrahtungsplan weiter verdrahten.
4. Handsteuerung:
In die Polystyrolplatte (Pos. 47) alle Bohrungen für die Taster (
schalter gemäß Schablone A (siehe Seite 22) ausfeilen.
Anschließend das Gehäuse U-förmig biegen. Dabei Schraubstock und Heißluftfön oder Heizstab verwenden.
(Vorsicht: Verbrennungsgefahr!)
Die Schalter z. B. mit Sekundenkleber einkleben. (Vorsicht: Schieber nicht mitverkleben!)
Lüsterklemme mit zwei Blechschrauben (Pos. 46) befestigen und nach Plan verdrahten. (siehe auch Blatt 22)
1 2 3 4 5 6 7 8
Ansicht von unten
4,5 V
1 2 3 4 5 6 7 8

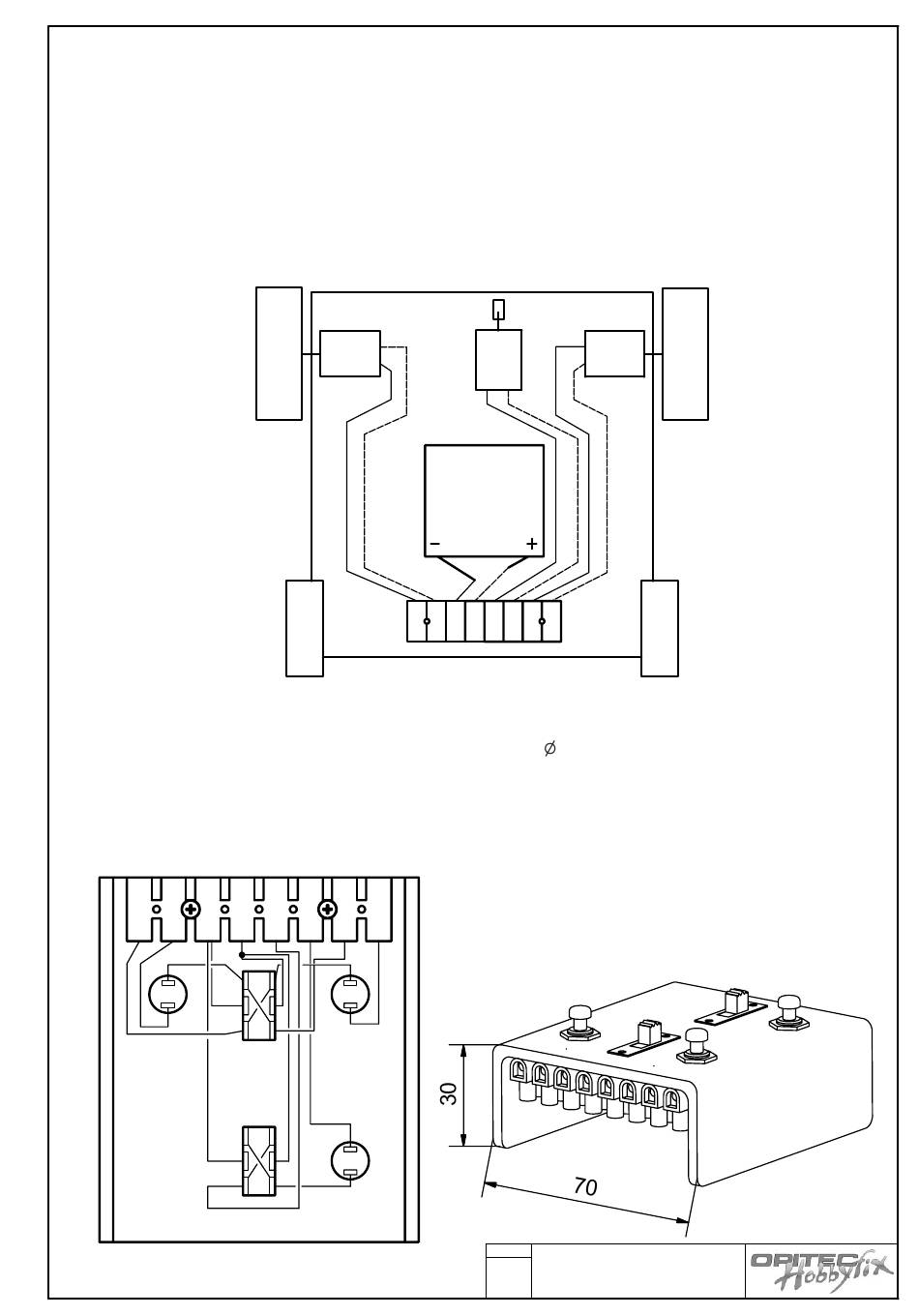

gestrichelte Linie entspricht rotem Draht = Pluspol
durchgezogene Linie entspricht schwarzem Draht = Minuspol
5. Handsteuerung mit Chassis verbinden:
Mit dem Flachbandkabel die acht Pole der Lüster-
klemme der Handsteuerung mit der Lüsterklemme
des Chassis gemäß Nummerierung verbinden.
7,5) bohren, Langlöcher für die Schiebe-
Nr.:
Elektrostapler "MANITOU"
