Pos. Nr.: 44

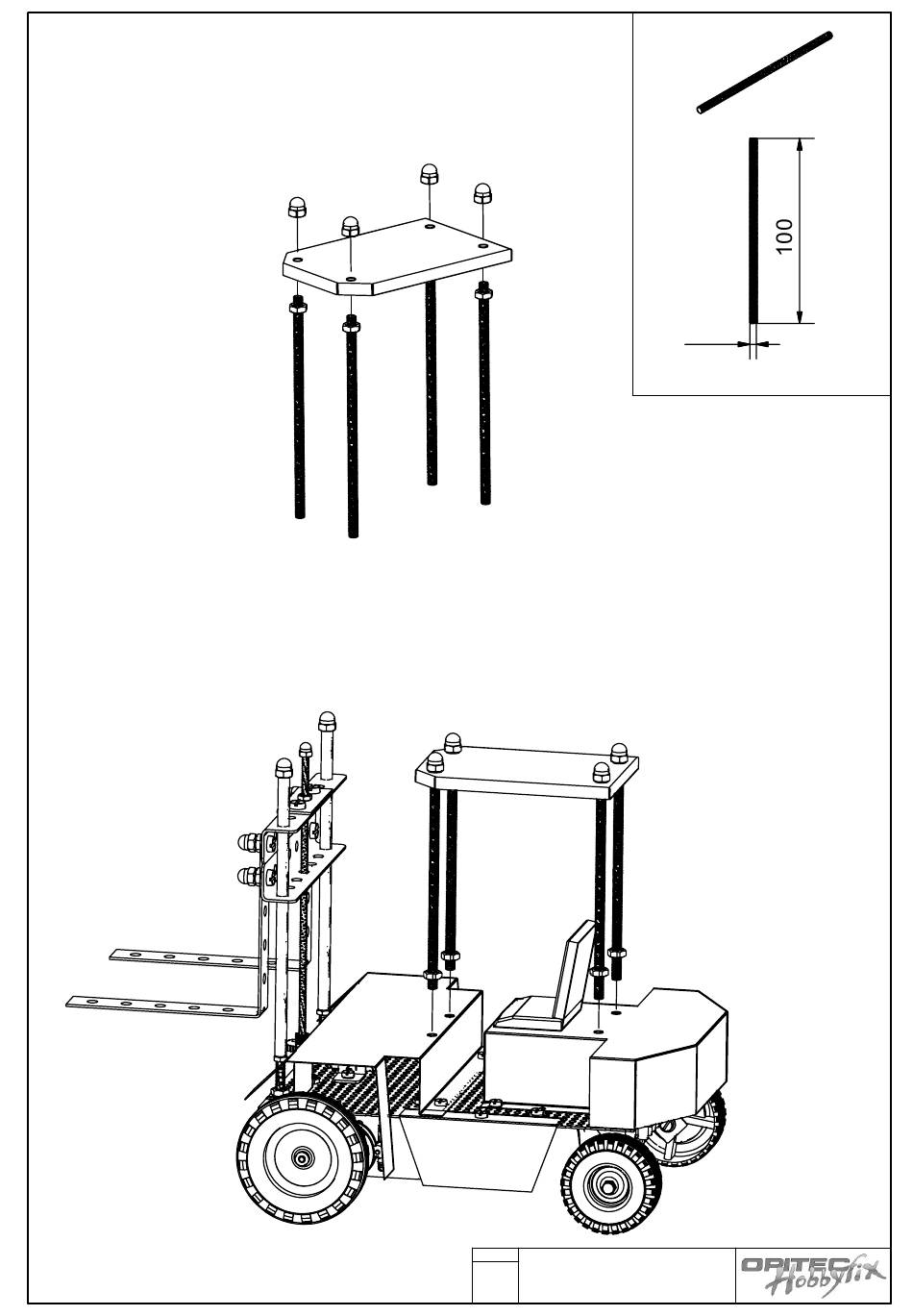

Das fertig abgekantete Dach (Pos. 42) mit je einer Hutmutter M4 (Pos.
35) und einer Mutter M4 (Pos. 34) mit den Dachholmen (Pos. 44)
verschrauben.
Nun das Dach mit Holmen auf die beiden noch losen Karosserieteile setzen und die Bohrungen für die
Holme mit einem Folienstift markieren. Die Karosserieteile noch einmal abnehmen und vorkörnen. Dann mit
einem 4-mm-Bohrer die Bohrungen erzeugen.
Die Holme nun mit den beiden Karosserieteilen mit je zwei Muttern M4 (Pos. 34) pro Holm verschrauben.
Die Karosserieteile können nun wieder aufgesetzt werden und mit Muttern an den entsprechenden
Positionen am Lochblech verschraubt werden.
Nr.:
Elektrostapler "MANITOU"
19
101.200
M
4
