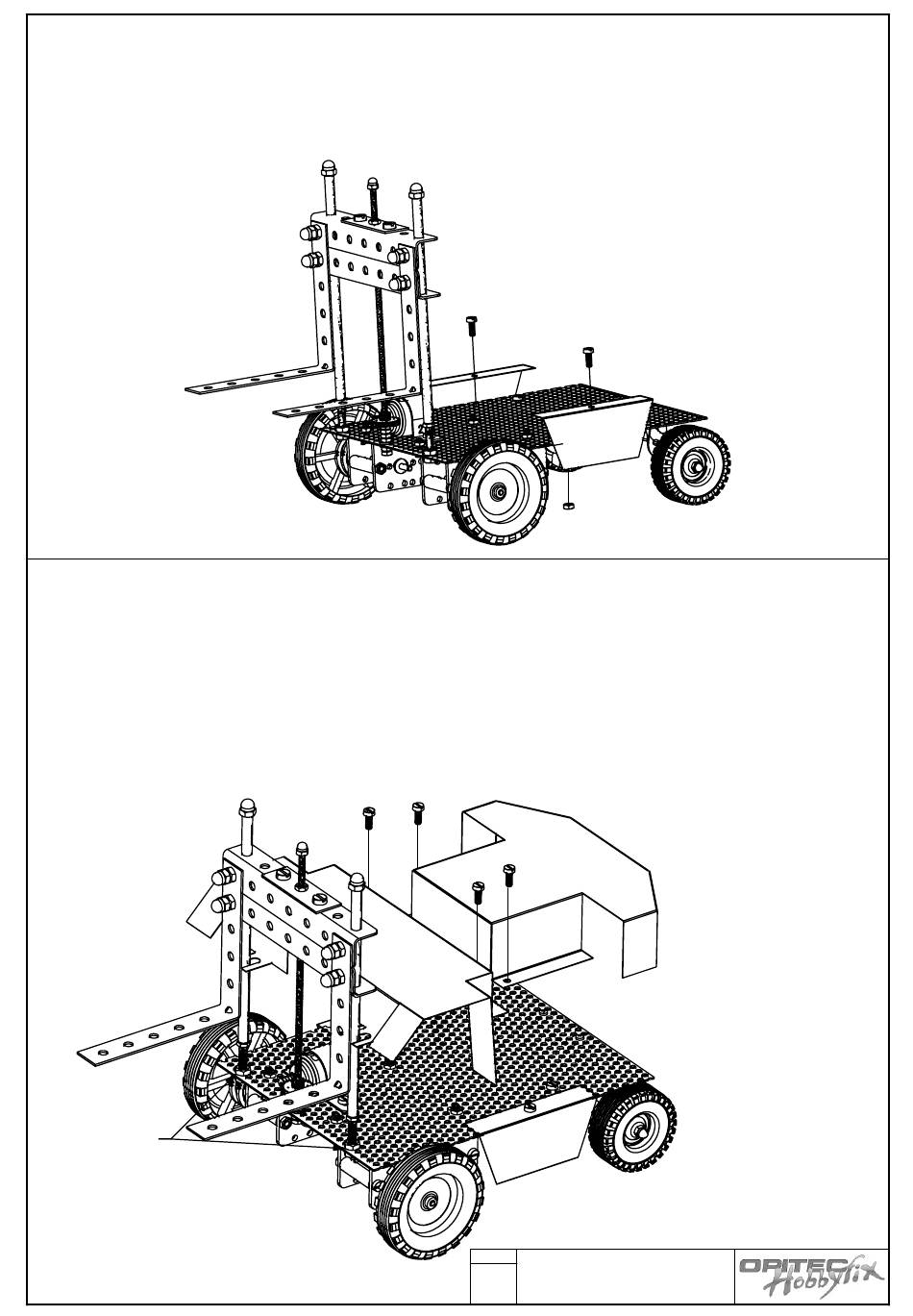

Pos. Nr.: 40
Die beiden Seitenteile symetrisch so zwischen Vorder- und Hinterrad montieren, dass das Vorderrad sich ohne
Probleme drehen lässt und das Hinterrad selbst bei maximalem Lenkeinschlang nicht am Seitenteil schleift.
Wenn die Position in Ordnung ist, die Seitenteile mit je einer Zylinderkopfschraube M3 x 8 (Pos. 28) und einer
passenden Mutter verschrauben.
Pos. Nr.: 39 und 41
Zum Anbringen des vorderen Karosserieteils muss die obere Mutter, die die Gabelführung mit dem Lochblech
verbindet sowohl links als auch rechts gelockert werden (siehe *).
,
Nun die Motorabdeckung und den vorderen Karosserieteil aufsetzen (diesen zwischen eben geöffneter Mutter
und Lochblech schieben) und ausrichten. Von unten für Pos. 39 und 41 je zwei Bohrlöcher mit einem
Folienstift markieren, um die beiden Teile mit dem Lochblech verschrauben zu können. Anschließend an den
markierten Stellen vorkörnen und mit einem 3 mm-Bohrer die markierten Bohrungen ausführen.
Die beiden Teile können nun mit den vier Zylinderkopfschrauben M3 x 8 (Pos. 28) fixiert werden.
Noch keine Muttern von unten anbringen.
*
Nr.:
Elektrostapler "MANITOU"
18
101.200
