Hebeeinrichtung

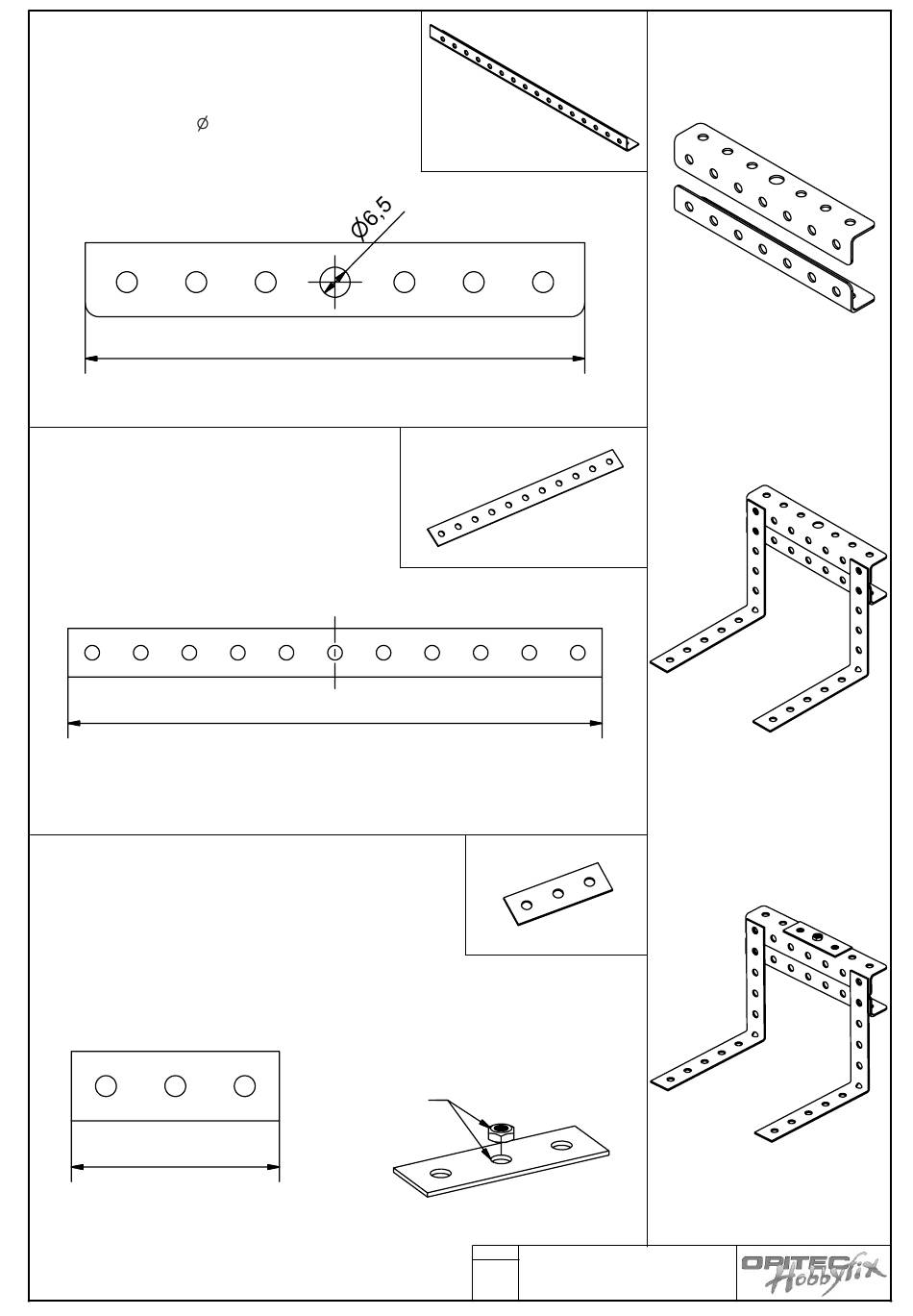

Pos. Nr.: 20
Gabelträger ablängen und mittleres Loch
oben und unten auf
6,5 mm aufbohren.
Ecken mit der Feile etwas abrunden.
Pos. Nr.: 22
Gabeln ablängen und biegen. Mit
Zylinderschrauben M4 x 8 (Pos. 33) und
Muttern und Hutmuttern M4 (Pos. 34 und 35)
Gabeln mit Pos. 20 verbinden.
Siehe dazu Blatt 9.
Pos. Nr.: 21
Von einem der restlichen Lochstreifen 45 mm ablängen.
Dann die Mutter M3 auf mittleres Loch von Pos. 21
löten oder kleben (z. B. mit 2-Komponentenkleber oder
Sekundenkleber) und dann mit Pos. 20 verschrauben.
Hierzu Schrauben (Pos. 33) und Muttern (Pos. 34)
verwenden.
Siehe dazu Blatt 9.
45
105
165
miteinander
verkleben oder
verlöten
Nr.:
2 x
2 x
Elektrostapler "MANITOU"
8
101.200
