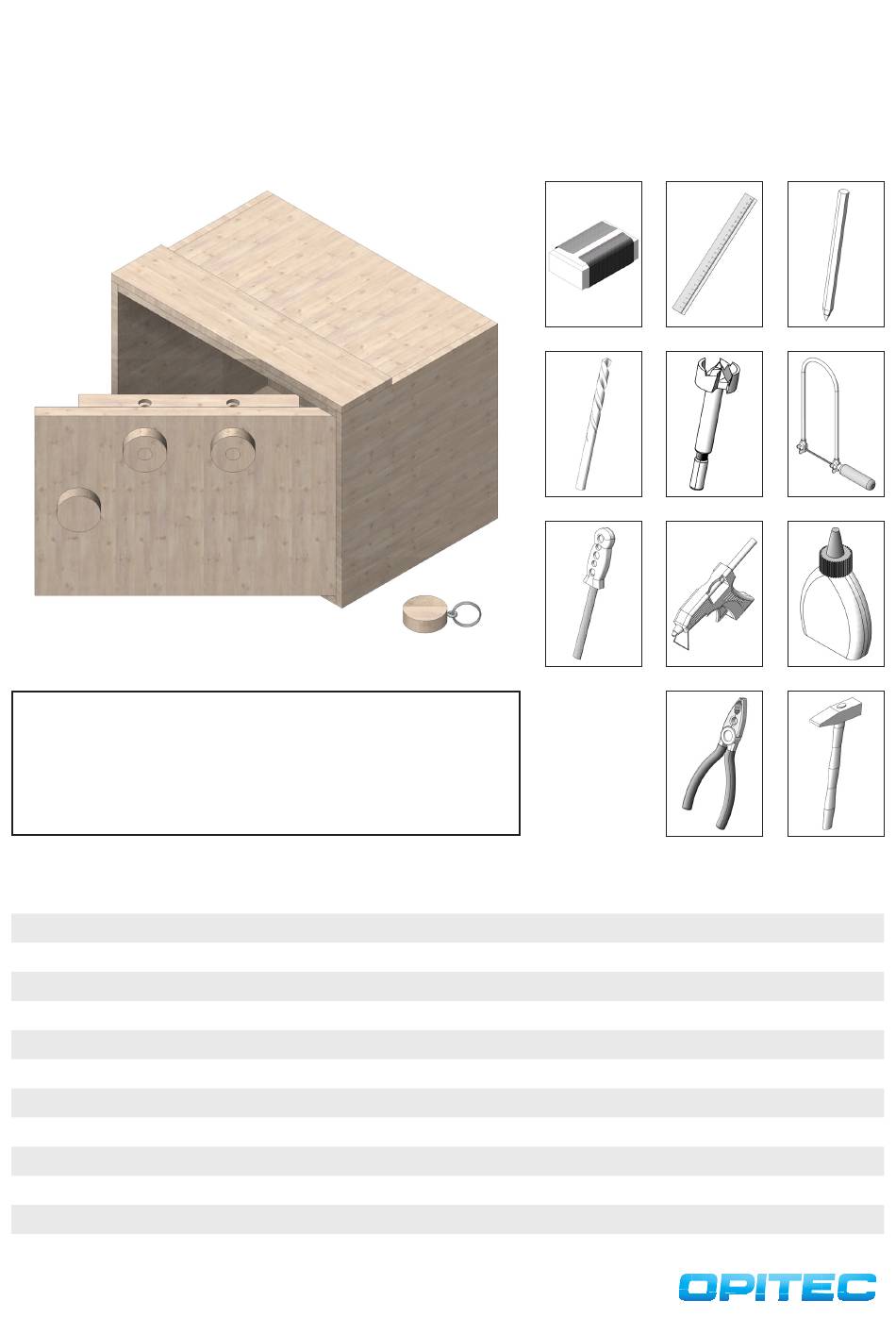

Inhaltszusammenfassung für Opitec Magnetschloss Tresor
Seite 1
Heißkleber Holzleim Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un- terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
Seite 2
124878 Magnetschloss Tresor Die Maße nach Schneideplan (A) auf das Sperrholz (1) übertragen. Das Maße nach Schneideplan (B) auf das Sperrholz (1) übertragen. Das Sperr- Sperrholz anschließend aussägen. Sägeschnitte säubern. holz anschließend aussägen. Sägeschnitte säubern. Die Mßaße nach Schneideplan (C) auf das Sperrholz (3) übertragen. Das Das Sperrholz (1a), wie abgebildet, senkrecht aufleimen.
Seite 3
124878 Magnetschloss Tresor Das Sperrholz (3a) ausgemittelt auf das Sperrholz (2) aufleimen. Die Maße auf das Sperrholz übertragen und anschließend durchbohren. Die Bohrungen auf der Rückseite 20 mm tief aufbohren. Die Bohrungen von vorne aufbohren. Die Maße auf das Sperrholz übertragen und anschließend durchbohren.
Seite 4
124878 Magnetschloss Tresor Das Sperrholz, wie abgebildet, anfasen. Die Maße auf das Gehäuse übertragen und anschließend durchbohren. Die Maße auf das Gehäuse übertragen und anschließend von oben und Holzräder (5) zusammenleimen. von unten durchbohren. Das zusammengeleimte Holzrad (5a) durchbohren. Das Holzrad (4) durchbohren.
Seite 5
124878 Magnetschloss Tresor Holzrundstab (7) ablängen. Sägeschnitte säubern. Den Holzrundstab (7a) in das Holzrad (5a) einleimen. Holzrad (4a), wie abgebildet, auf den Holzrundstab aufleimen. Das Holzrad (4) ausgemittelt aufleimen. HINWEIS: Das Holzrad nach kurzem Antrocknen ein paar mal drehen, damit es nicht an der Sperrholzplatte festklebt! Das zusammengeleimte Holzrad (5a) nach Bohrschablone (D) bohren.
Seite 6
124878 Magnetschloss Tresor Holzwürfel (3b) einleimen. Holzrundstab (6a), wie abgebildet, von oben und von unten einleimen. ACHTUNG: Den Holzrundstab nur in das Gehäuse einleimen! Die Tür muss darf nicht festgeleimt werden. Die Sperrholzplatte (1c) aufleimen. Stabmagnete (9) in die Bohrung stecken.
Seite 7
124878 Magnetschloss Tresor Den Scheibenmagnet (8) in die Bohrung einkleben. Schraubhaken (10) in die Bohrung eindrehen. HINWEIS: Den Magnet so einkleben, dass er die Stabmagnete anzieht, wenn das Holzrad auf das Gehäuse aufgelegt wird! Den Schlüsselring (11) eindrehen. FERTIG!
Seite 8
Bedienungsanleitung Um den Tresor zu verschließen, wird der „Schlüssel“ be- nötigt. Dazu wird die Tür zunächst geschlossen und die Stabmagnete einzeln mit dem Schlüssel nach oben in die Bohrung im Gehäuse gezogen. Die Drehräder müssen dann gleichzeitig so verdreht werden, dass sich die tiefe Bohrung auf der gegenüberliegenden Seite zu den Stab- magneten befindet.
