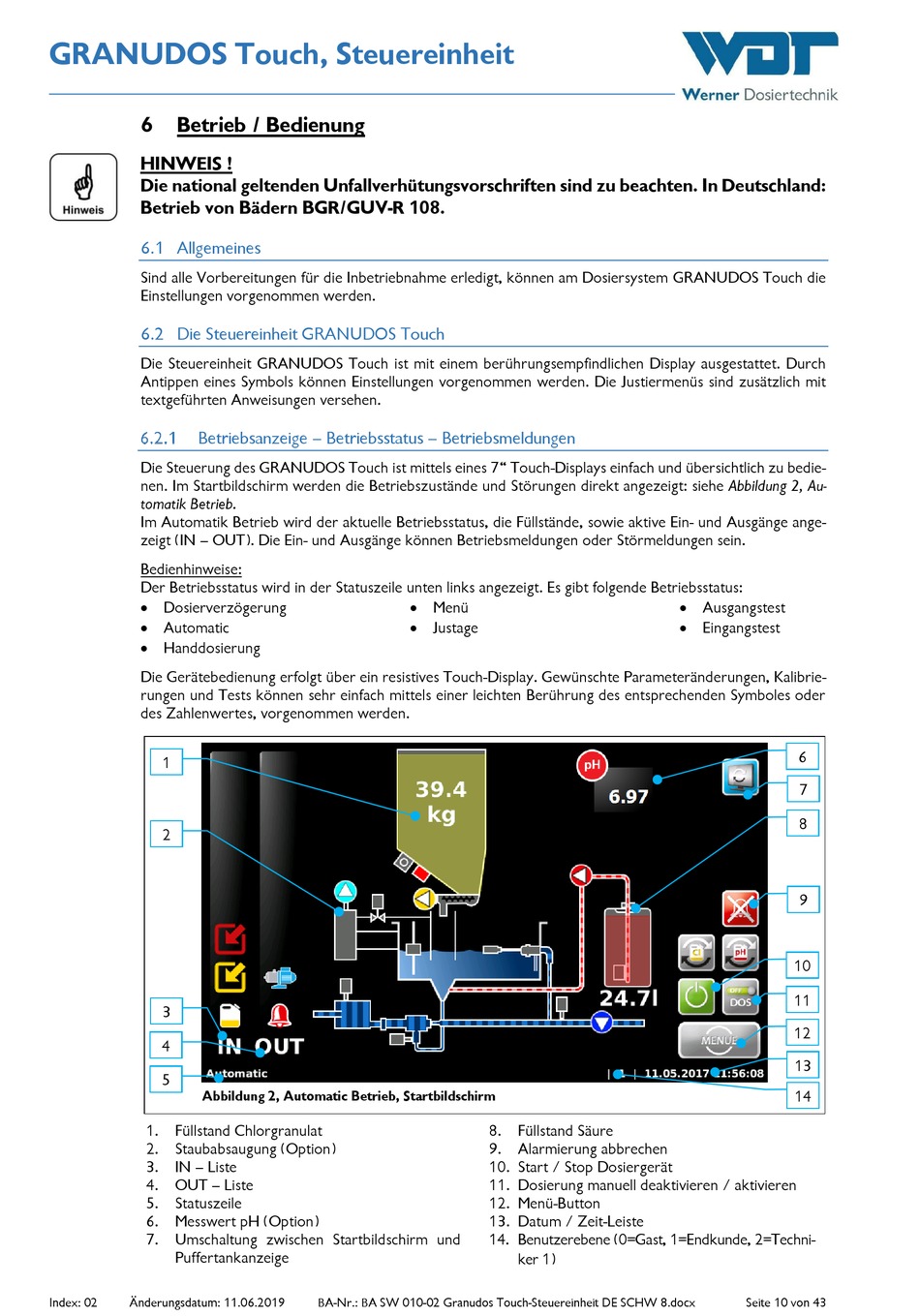

GRANUDOS Touch, Steuereinheit
6
Betrieb / Bedienung
HINWEIS !
Die national geltenden Unfallverhütungsvorschriften sind zu beachten. In Deutschland:
Betrieb von Bädern BGR/GUV-R 108.
6.1 Allgemeines
Sind alle Vorbereitungen für die Inbetriebnahme erledigt, können am Dosiersystem GRANUDOS Touch die
Einstellungen vorgenommen werden.
6.2 Die Steuereinheit GRANUDOS Touch
Die Steuereinheit GRANUDOS Touch ist mit einem berührungsempfindlichen Display ausgestattet. Durch
Antippen eines Symbols können Einstellungen vorgenommen werden. Die Justiermenüs sind zusätzlich mit
textgeführten Anweisungen versehen.
Betriebsanzeige – Betriebsstatus – Betriebsmeldungen
Die Steuerung des GRANUDOS Touch ist mittels eines 7" Touch-Displays einfach und übersichtlich zu bedie-
nen. Im Startbildschirm werden die Betriebszustände und Störungen direkt angezeigt: siehe Abbildung 2, Au-
tomatik Betrieb.
Im Automatik Betrieb wird der aktuelle Betriebsstatus, die Füllstände, sowie aktive Ein- und Ausgänge ange-
zeigt (IN – OUT). Die Ein- und Ausgänge können Betriebsmeldungen oder Störmeldungen sein.
Bedienhinweise:
Der Betriebsstatus wird in der Statuszeile unten links angezeigt. Es gibt folgende Betriebsstatus:
Dosierverzögerung
Automatic
Handdosierung
Die Gerätebedienung erfolgt über ein resistives Touch-Display. Gewünschte Parameteränderungen, Kalibrie-
rungen und Tests können sehr einfach mittels einer leichten Berührung des entsprechenden Symboles oder
des Zahlenwertes, vorgenommen werden.
1
2
3
4
5
Abbildung 2, Automatic Betrieb, Startbildschirm
1. Füllstand Chlorgranulat
2. Staubabsaugung (Option)
3. IN – Liste
4. OUT – Liste
5. Statuszeile
6. Messwert pH (Option)
7. Umschaltung zwischen Startbildschirm und
Puffertankanzeige
Index: 02
Änderungsdatum: 11.06.2019
Menü
Justage
8. Füllstand Säure
9. Alarmierung abbrechen
10. Start / Stop Dosiergerät
11. Dosierung manuell deaktivieren / aktivieren
12. Menü-Button
13. Datum / Zeit-Leiste
14. Benutzerebene (0=Gast, 1=Endkunde, 2=Techni-
BA-Nr.: BA SW 010-02 Granudos Touch-Steuereinheit DE SCHW 8.docx
Ausgangstest
Eingangstest
ker 1)
6
7
8
9
10
11
12
13
14
Seite 10 von 43
