Betrieb / Bedienung
HINWEIS !
Die national geltenden Unfallverhütungsvorschriften sind zu beachten. Zum Beispiel in
Deutschland, Betrieb von Bädern BGR/GUV-R 108
6.1 Allgemeines
Sind alle Vorbereitungen für die Inbetriebnahme erledigt, können am Dosiersystem GRANUDOS S5 die
Einstellungen vorgenommen werden.
6.2 Die Steuereinheit GRANUDOS S5
Die Steuereinheit GRANUDOS S5 ist mit einem LCD Display ausgestattet.

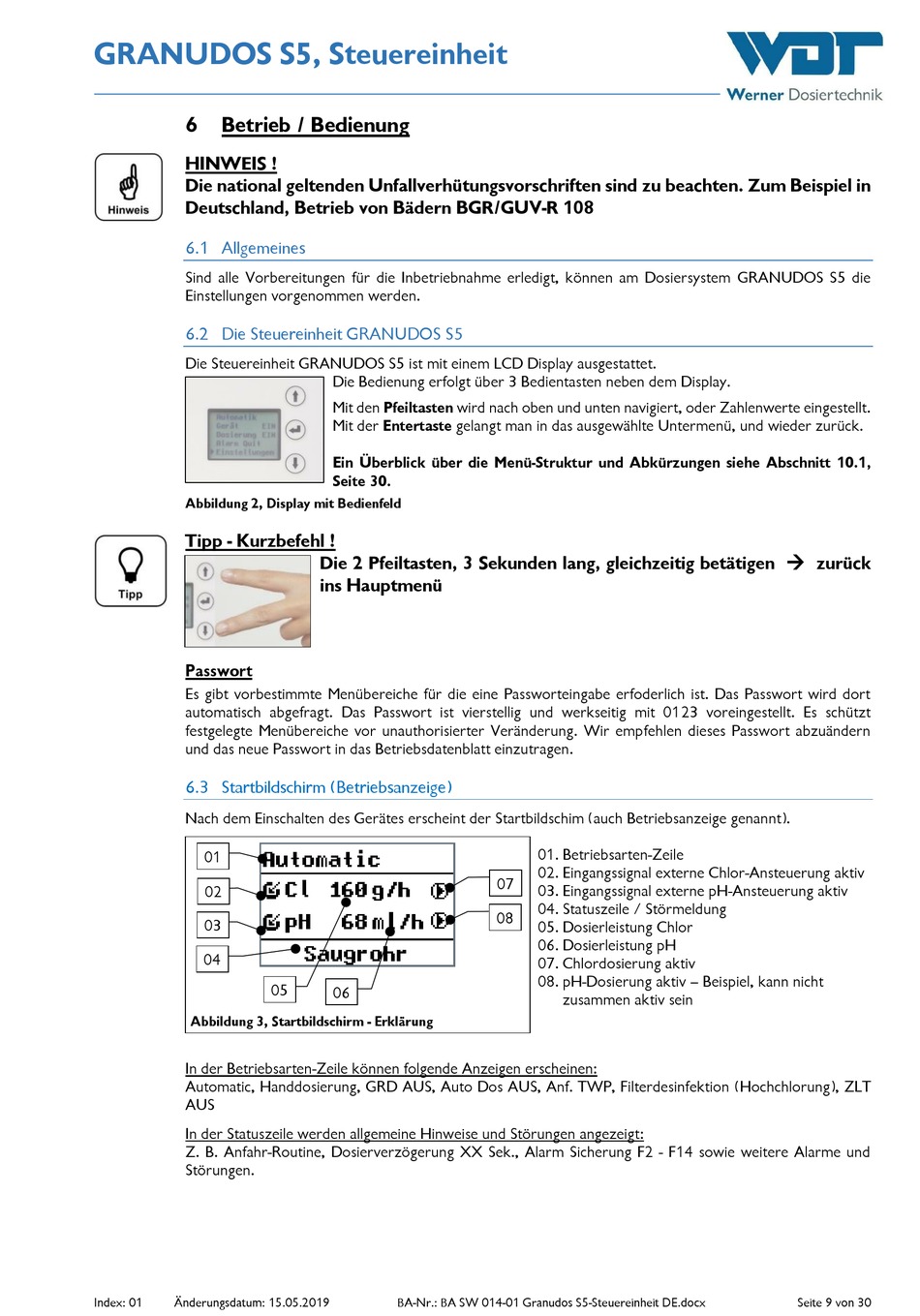

Abbildung 2, Display mit Bedienfeld
Tipp - Kurzbefehl !
Passwort
Es gibt vorbestimmte Menübereiche für die eine Passworteingabe erfoderlich ist. Das Passwort wird dort
automatisch abgefragt. Das Passwort ist vierstellig und werkseitig mit 0123 voreingestellt. Es schützt
festgelegte Menübereiche vor unauthorisierter Veränderung. Wir empfehlen dieses Passwort abzuändern
und das neue Passwort in das Betriebsdatenblatt einzutragen.
6.3 Startbildschirm (Betriebsanzeige)
Nach dem Einschalten des Gerätes erscheint der Startbildschim (auch Betriebsanzeige genannt).
01
02
03
04
Abbildung 3, Startbildschirm - Erklärung
In der Betriebsarten-Zeile können folgende Anzeigen erscheinen:
Automatic, Handdosierung, GRD AUS, Auto Dos AUS, Anf. TWP, Filterdesinfektion (Hochchlorung), ZLT
AUS
In der Statuszeile werden allgemeine Hinweise und Störungen angezeigt:
Z. B. Anfahr-Routine, Dosierverzögerung XX Sek., Alarm Sicherung F2 - F14 sowie weitere Alarme und
Störungen.
Index: 01
Änderungsdatum: 15.05.2019
Die Bedienung erfolgt über 3 Bedientasten neben dem Display.
Mit den Pfeiltasten wird nach oben und unten navigiert, oder Zahlenwerte eingestellt.
Mit der Entertaste gelangt man in das ausgewählte Untermenü, und wieder zurück.
Ein Überblick über die Menü-Struktur und Abkürzungen siehe Abschnitt 10.1,
Seite 30.
Die 2 Pfeiltasten, 3 Sekunden lang, gleichzeitig betätigen zurück
ins Hauptmenü
05
06
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx
01. Betriebsarten-Zeile
02. Eingangssignal externe Chlor-Ansteuerung aktiv
07
03. Eingangssignal externe pH-Ansteuerung aktiv
04. Statuszeile / Störmeldung
08
05. Dosierleistung Chlor
06. Dosierleistung pH
07. Chlordosierung aktiv
08. pH-Dosierung aktiv – Beispiel, kann nicht
zusammen aktiv sein
Seite 9 von 30
