Funktion der automatischen Pumpenregelung
Die automatische Funktion der Pumpenregelung wird durch die Schiebeschalterposition Mitte „Auto"
eingestellt.

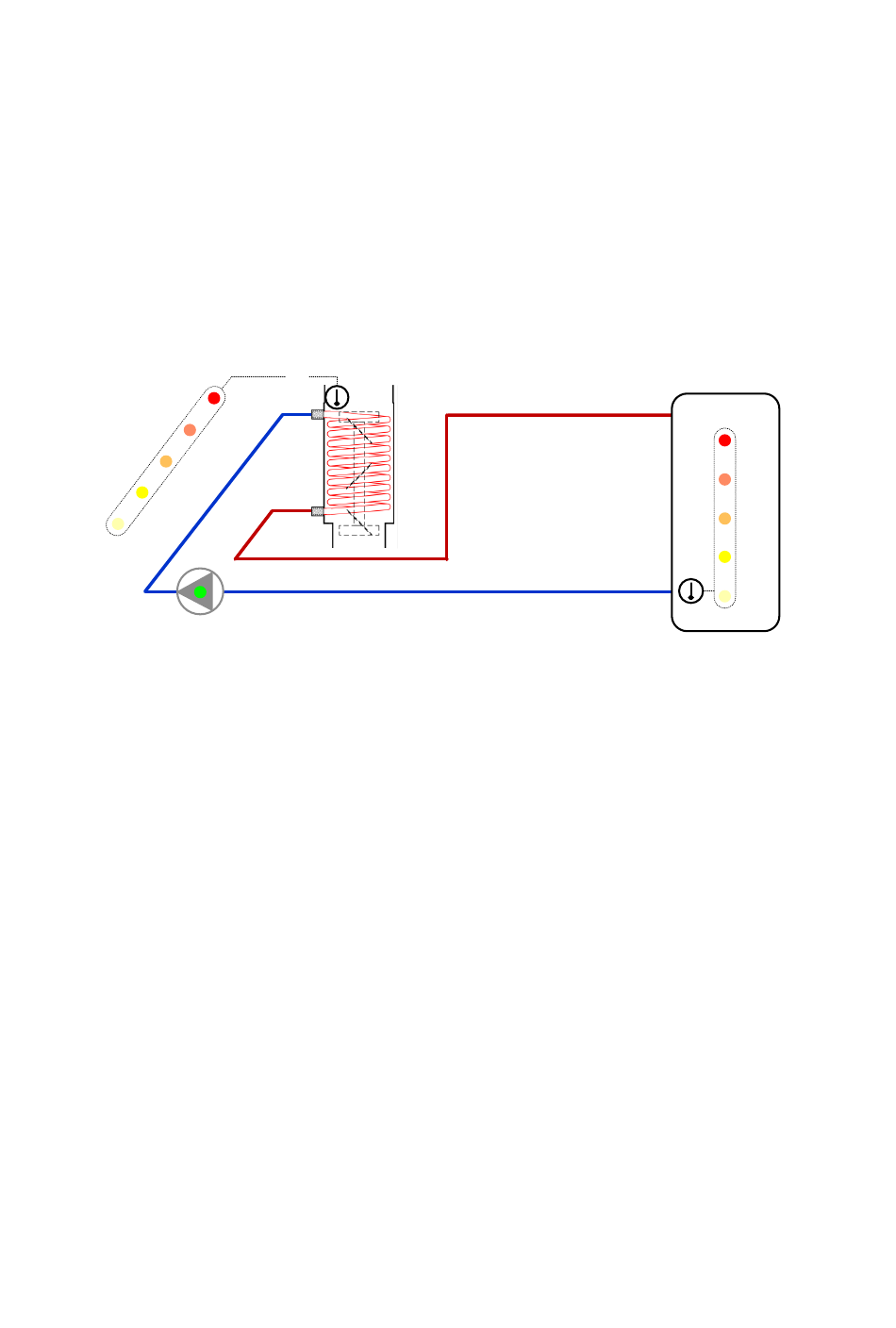

Dabei erfolgt die automatische Wärmeübertragung vom TurbuFlex-Abgaswärmeübertrager in den
Wasserkreislauf anhand folgender Bedingungen.
Abgaswärmeübertrager
°C
100
80
60
40
20
Pumpe
Die Pumpe läuft (LED leuchtet grün), wenn die Rauchgastemperatur am Sensor S1 größer ist, als die
Schwelle Tmin (Thermostatfunktion) und die Rauchgastemperatur am Sensor S1 um die Temperatur-
differenz Tdiff (Differenzfunktion) höher ist, als die gemessene Wassertemperatur am Sensor S2.
Bei folgenden Temperaturüberschreitungen wird die Pumpe aus Sicherheitsgründen automatisch
ausgeschaltet:
a) Wenn die Wassertemperatur mit Sensor S2 gemessen, größer ist als 95°C (Vermeidung einer
unzulässig hohen Temperatur, das Wasser darf nicht kochen, ab 95°C spricht die thermische
Ablaufsicherung mit der Zwangskühlung an)
b) Oder die max. Rauchrohrtemperatur hinter dem Wärmeübertrager durch Sensor S1 gemessen
mit ca. 300°C überschreitet. Bei derart hoher Rauchrohrtemperaturen liegen die Temperatu-
ren des Rauchgases im Rauchrohrzentrum deutlich höher, so dass sich wahrscheinlich kein
Wasser im Wärmeübertrager befindet oder das System thermisch überlastet ist. Der Über-
temperaturgrenzwert wird auch als PT1000 Widerstandsschwelle von ca. 2,12 kOhm für die
Erkennung von Sensorunterbrechungen verwendet.
Algorithmus:
Pumpe Auto Ein => T1 > Tmin & T1 > (T2 + Tdiff) & T2 < 95°C & T1 < 300°C
Die Rücklauftemperatur darf einen Sollwert von 55°C nicht unterschreiten, um Taupunktunterschrei-
tungen am Wärmeübertrager zu vermeiden. Falls Rücklauftemperaturen kleiner 55°C dauerhaft vor-
liegen, ist eine geeignete Rücklauftemperaturanhebung zu verwenden.
TurbuFlex
S1
Pufferspeicher /
Heizkörper / Heizkreis
°C
90
80
70
60
S2
50
7
