Kontrolle der Programmeinstellung
Die Kontrolle des Programms und des Sensortyps erfolgt mit dem Funktionsschalter auf der Platine
und sollte unbedingt vor der Montage erfolgen.
Vor dem Öffnen des Gehäuses ist der Netzstecker immer aus der Steckdose zu ziehen!

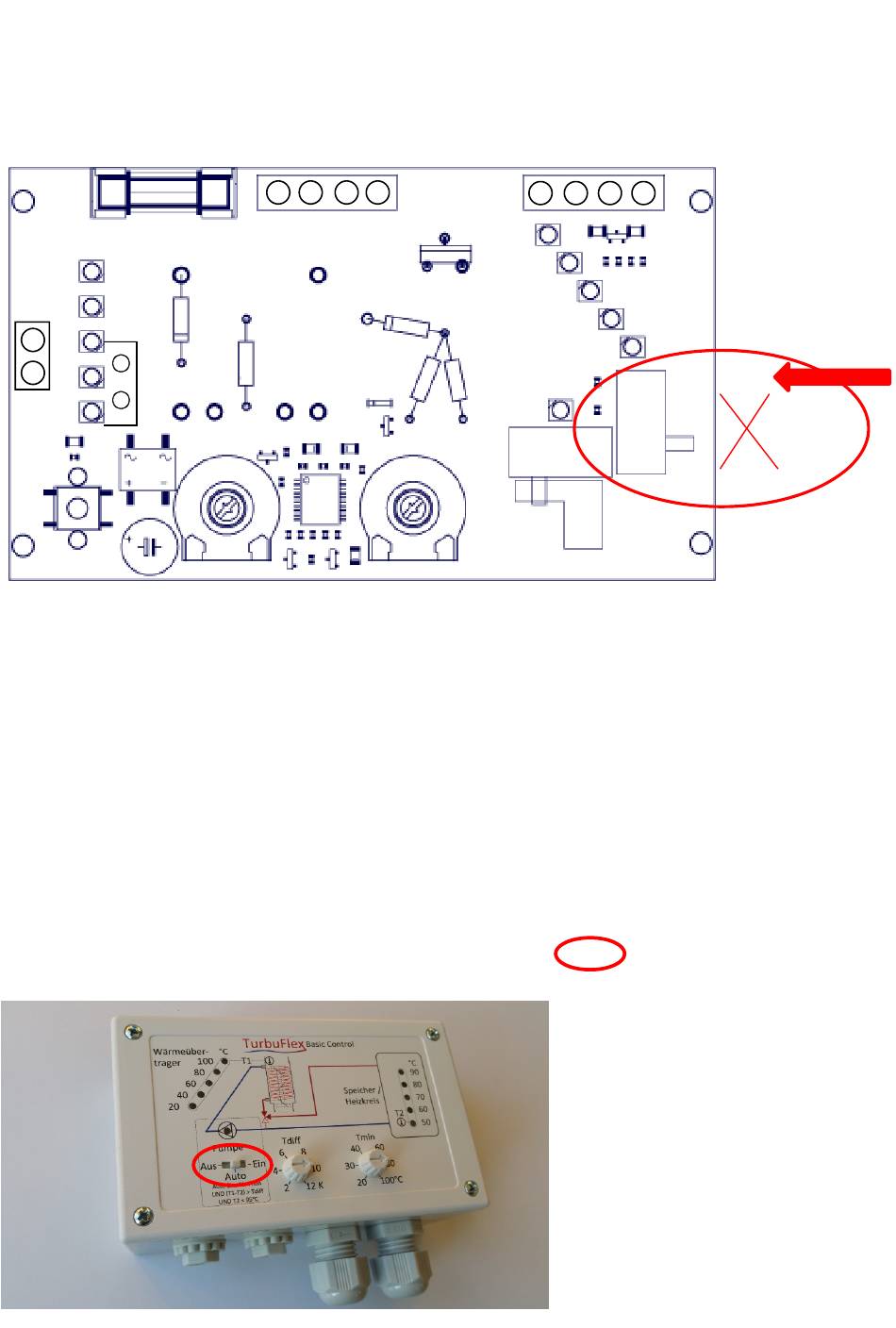

Die Werkseinstellung 1) (siehe Stellung roter Pfeil) muss für die bestimmungsgemäße Funktion einge-
stellt sein. Eine Korrektur erfolgt über einen Schiebeschalter am rechten Rand der Platine. Auf den
Schiebeschalter kann von außen nicht zugegriffen werden.
Die erste von vier Positionen ist einzustellen:
1) L+P
Ladepumpenanforderung mit PT1000-Sensoren (Einstellung TurbuFlex Basic Control)
2) L+K
nicht relevant
3) S+P
nicht relevant
4) S+K
nicht relevant
Betriebsartenschalter
Auf der Vorderseite der Regelung befindet sich ein Schiebeschalter zur Einstellung der Betriebsart:
Schiebeschalter Stellung „Links" Pumpe im Handbetrieb „Aus" (Inbetriebnahme, Wartung)
Schiebeschalter Stellung „Mitte" Pumpe im Automatikbetrieb
Schiebeschalter Stellung „Rechts" Pumpe im Handbetrieb „Ein" (Inbetriebnahme, Wartung)
L+P
L+K
S+P
S+K
„Auto" (Normale Betriebsstellung)
