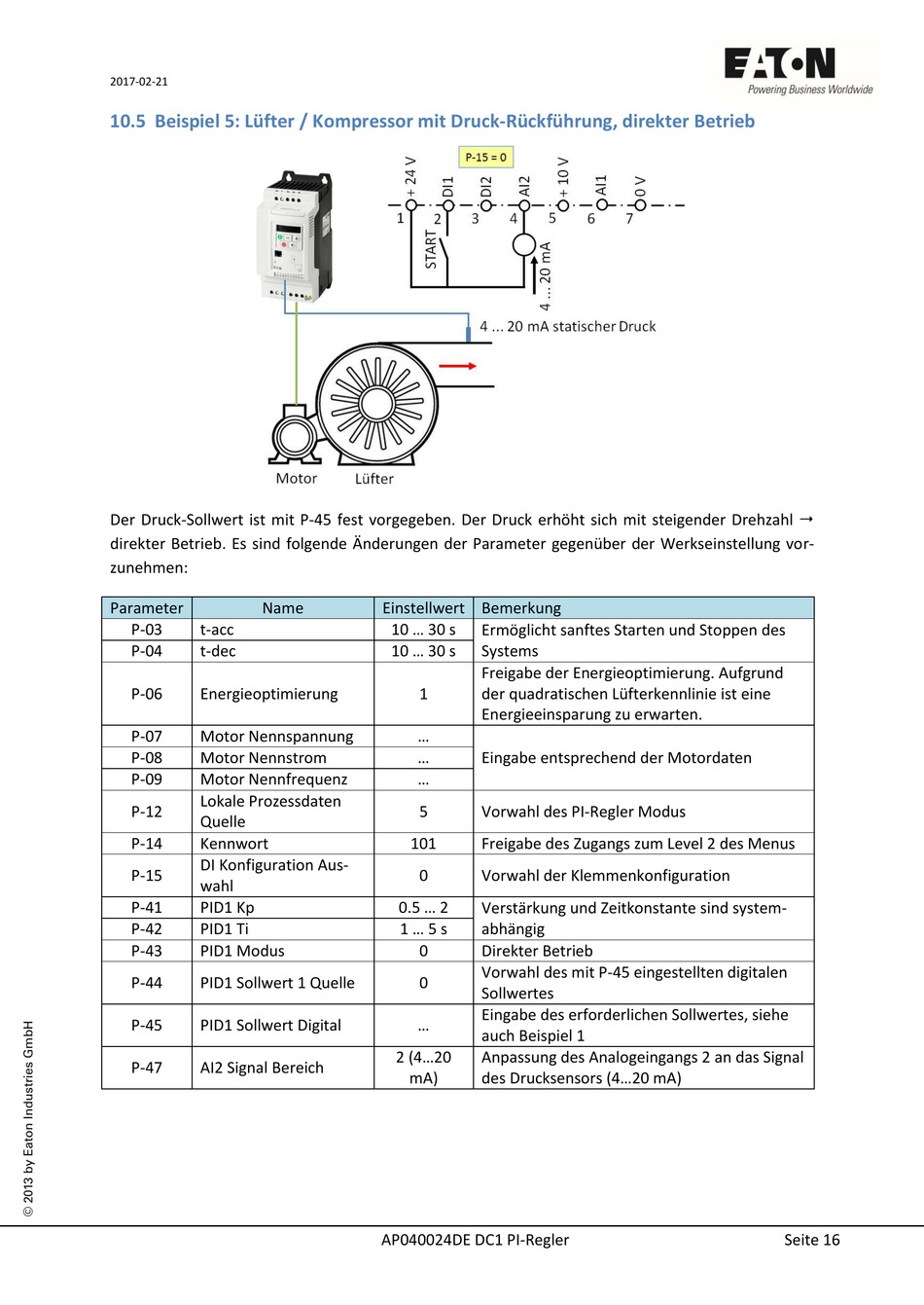

10.5 Beispiel 5: Lüfter / Kompressor mit Druck-Rückführung, direkter Betrieb
Der Druck-Sollwert ist mit P-45 fest vorgegeben. Der Druck erhöht sich mit steigender Drehzahl 
direkter Betrieb. Es sind folgende Änderungen der Parameter gegenüber der Werkseinstellung vor-
zunehmen:
Parameter Name
P-03 t-acc
P-04 t-dec
P-06 Energieoptimierung
P-07 Motor Nennspannung
P-08 Motor Nennstrom
P-09 Motor Nennfrequenz
Lokale Prozessdaten
P-12
Quelle
P-14 Kennwort
DI Konfiguration Aus-
P-15
wahl
P-41 PID1 Kp
P-42 PID1 Ti
P-43 PID1 Modus
P-44 PID1 Sollwert 1 Quelle
P-45 PID1 Sollwert Digital
P-47 AI2 Signal Bereich
Einstellwert Bemerkung
10 ... 30 s Ermöglicht sanftes Starten und Stoppen des
10 ... 30 s Systems
Freigabe der Energieoptimierung. Aufgrund
1 der quadratischen Lüfterkennlinie ist eine
Energieeinsparung zu erwarten.
...
... Eingabe entsprechend der Motordaten
...
5 Vorwahl des PI-Regler Modus
101 Freigabe des Zugangs zum Level 2 des Menus
0 Vorwahl der Klemmenkonfiguration
0.5 ... 2 Verstärkung und Zeitkonstante sind system-
1 ... 5 s abhängig
0 Direkter Betrieb
Vorwahl des mit P-45 eingestellten digitalen
0
Sollwertes
Eingabe des erforderlichen Sollwertes, siehe
...
auch Beispiel 1
2 (4...20 Anpassung des Analogeingangs 2 an das Signal
mA) des Drucksensors (4...20 mA)
AP040024DE DC1 PI-Regler Seite 16
