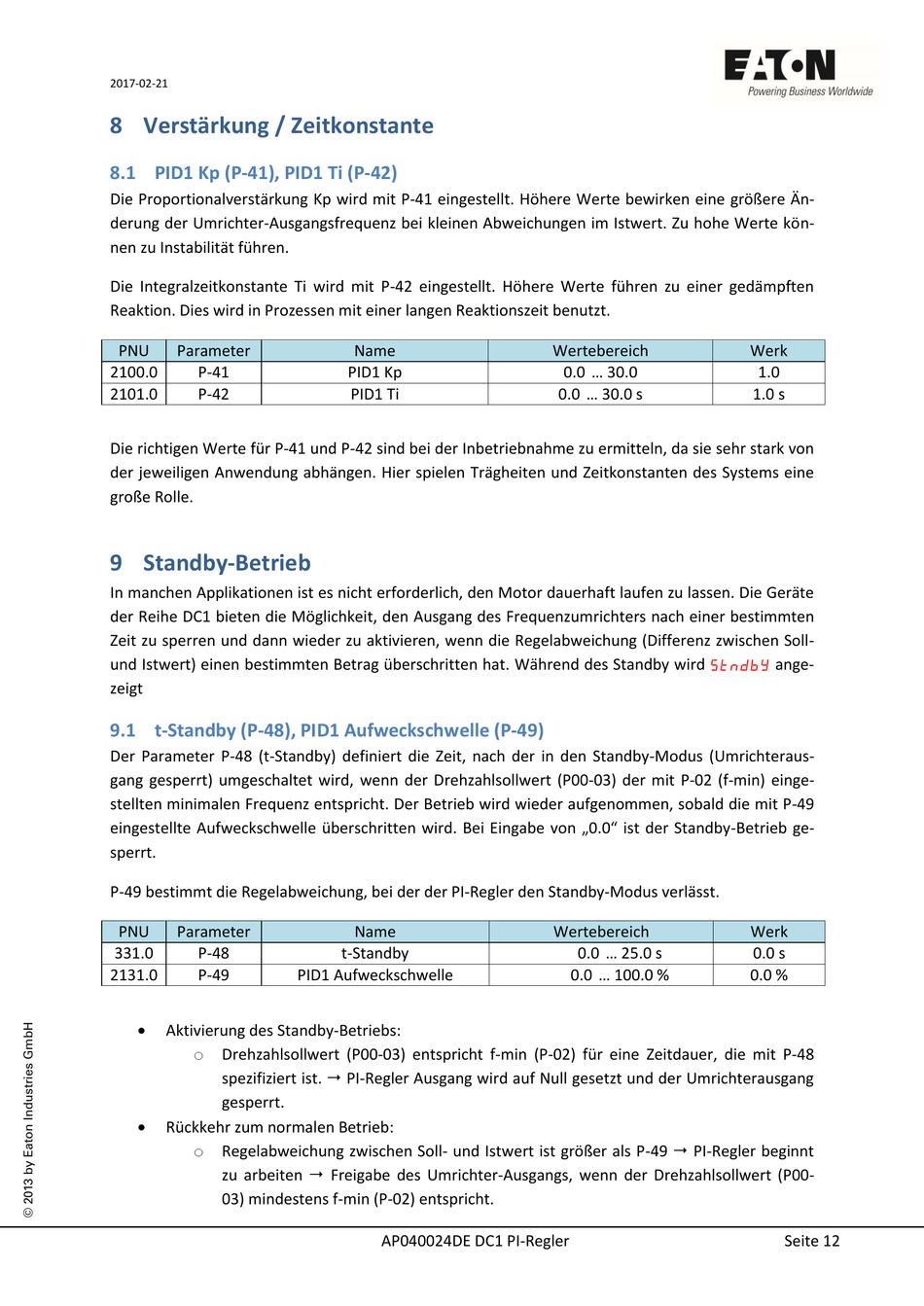

8 Verstärkung / Zeitkonstante

8.1 PID1 Kp (P-41), PID1 Ti (P-42)

Die Proportionalverstärkung Kp wird mit P-41 eingestellt. Höhere Werte bewirken eine größere Än-
derung der Umrichter-Ausgangsfrequenz bei kleinen Abweichungen im Istwert. Zu hohe Werte kön-
nen zu Instabilität führen.
Die Integralzeitkonstante Ti wird mit P-42 eingestellt. Höhere Werte führen zu einer gedämpften
Reaktion. Dies wird in Prozessen mit einer langen Reaktionszeit benutzt.
PNU Parameter
2100.0 P-41
2101.0 P-42
Die richtigen Werte für P-41 und P-42 sind bei der Inbetriebnahme zu ermitteln, da sie sehr stark von
der jeweiligen Anwendung abhängen. Hier spielen Trägheiten und Zeitkonstanten des Systems eine
große Rolle.

9 Standby-Betrieb

In manchen Applikationen ist es nicht erforderlich, den Motor dauerhaft laufen zu lassen. Die Geräte
der Reihe DC1 bieten die Möglichkeit, den Ausgang des Frequenzumrichters nach einer bestimmten
Zeit zu sperren und dann wieder zu aktivieren, wenn die Regelabweichung (Differenz zwischen Soll-
und Istwert) einen bestimmten Betrag überschritten hat. Während des Standby wird
zeigt

9.1 t-Standby (P-48), PID1 Aufweckschwelle (P-49)

Der Parameter P-48 (t-Standby) definiert die Zeit, nach der in den Standby-Modus (Umrichteraus-
gang gesperrt) umgeschaltet wird, wenn der Drehzahlsollwert (P00-03) der mit P-02 (f-min) einge-
stellten minimalen Frequenz entspricht. Der Betrieb wird wieder aufgenommen, sobald die mit P-49
eingestellte Aufweckschwelle überschritten wird. Bei Eingabe von „0.0" ist der Standby-Betrieb ge-
sperrt.
P-49 bestimmt die Regelabweichung, bei der der PI-Regler den Standby-Modus verlässt.
PNU Parameter
331.0 P-48
2131.0 P-49

Aktivierung des Standby-Betriebs:
o Drehzahlsollwert (P00-03) entspricht f-min (P-02) für eine Zeitdauer, die mit P-48
spezifiziert ist.  PI-Regler Ausgang wird auf Null gesetzt und der Umrichterausgang
gesperrt.

Rückkehr zum normalen Betrieb:
o Regelabweichung zwischen Soll- und Istwert ist größer als P-49  PI-Regler beginnt
zu arbeiten  Freigabe des Umrichter-Ausgangs, wenn der Drehzahlsollwert (P00-
03) mindestens f-min (P-02) entspricht.
Name
PID1 Kp
PID1 Ti
Name
t-Standby
PID1 Aufweckschwelle
AP040024DE DC1 PI-Regler
Wertebereich
0.0 ... 30.0
0.0 ... 30.0 s
Wertebereich
0.0 ... 25.0 s
0.0 ... 100.0 %
Werk
1.0
1.0 s
ange-
Werk
0.0 s
0.0 %
