Allgemeines - Eaton PowerXL DC1 Bedienungsanleitung

2017-02-21

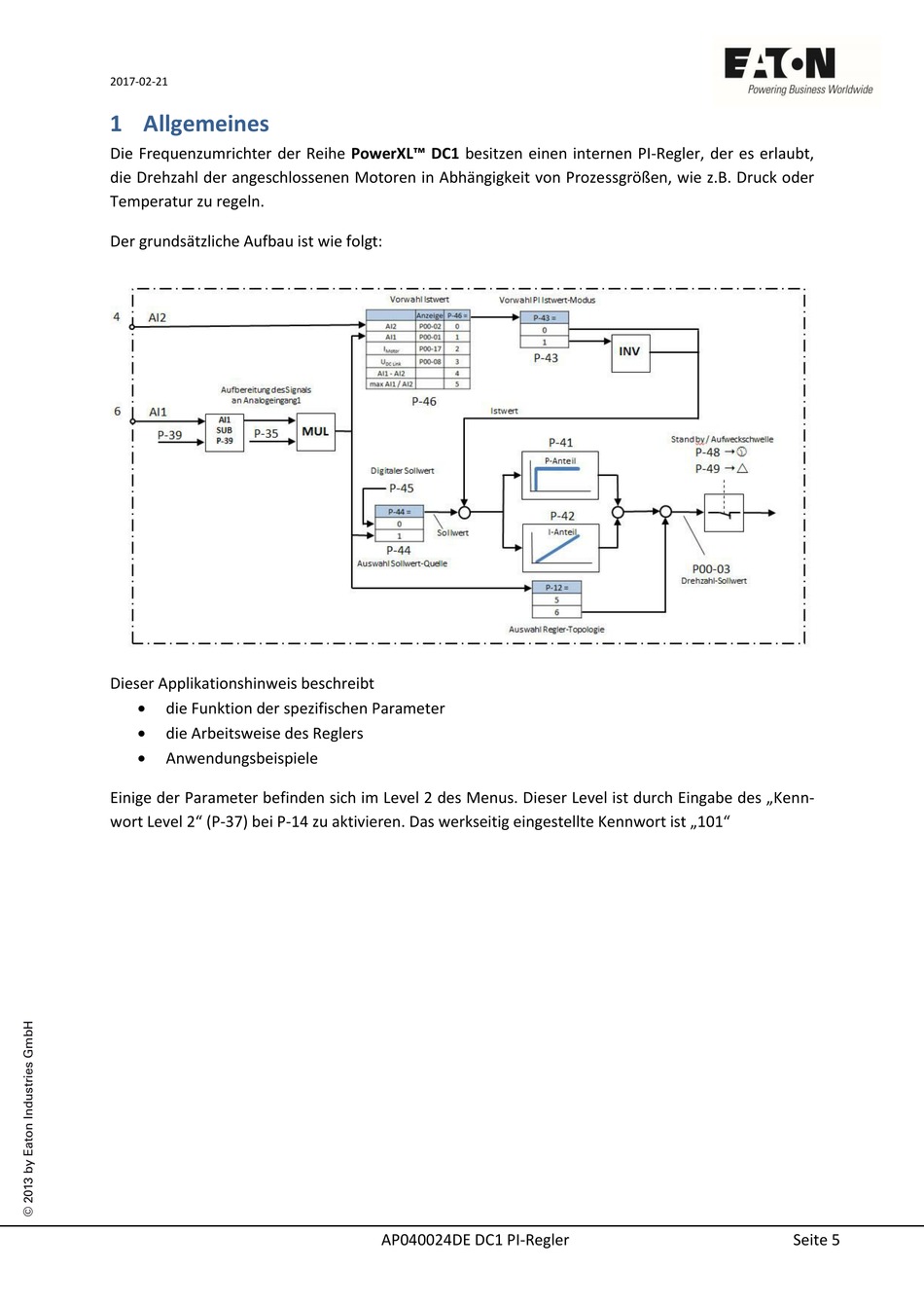

1 Allgemeines

Die Frequenzumrichter der Reihe PowerXL™ DC1 besitzen einen internen PI-Regler, der es erlaubt,
die Drehzahl der angeschlossenen Motoren in Abhängigkeit von Prozessgrößen, wie z.B. Druck oder
Temperatur zu regeln.
Der grundsätzliche Aufbau ist wie folgt:
Dieser Applikationshinweis beschreibt

die Funktion der spezifischen Parameter

die Arbeitsweise des Reglers

Anwendungsbeispiele
Einige der Parameter befinden sich im Level 2 des Menus. Dieser Level ist durch Eingabe des „Kenn-
wort Level 2" (P-37) bei P-14 zu aktivieren. Das werkseitig eingestellte Kennwort ist „101"
AP040024DE DC1 PI-Regler Seite 5
