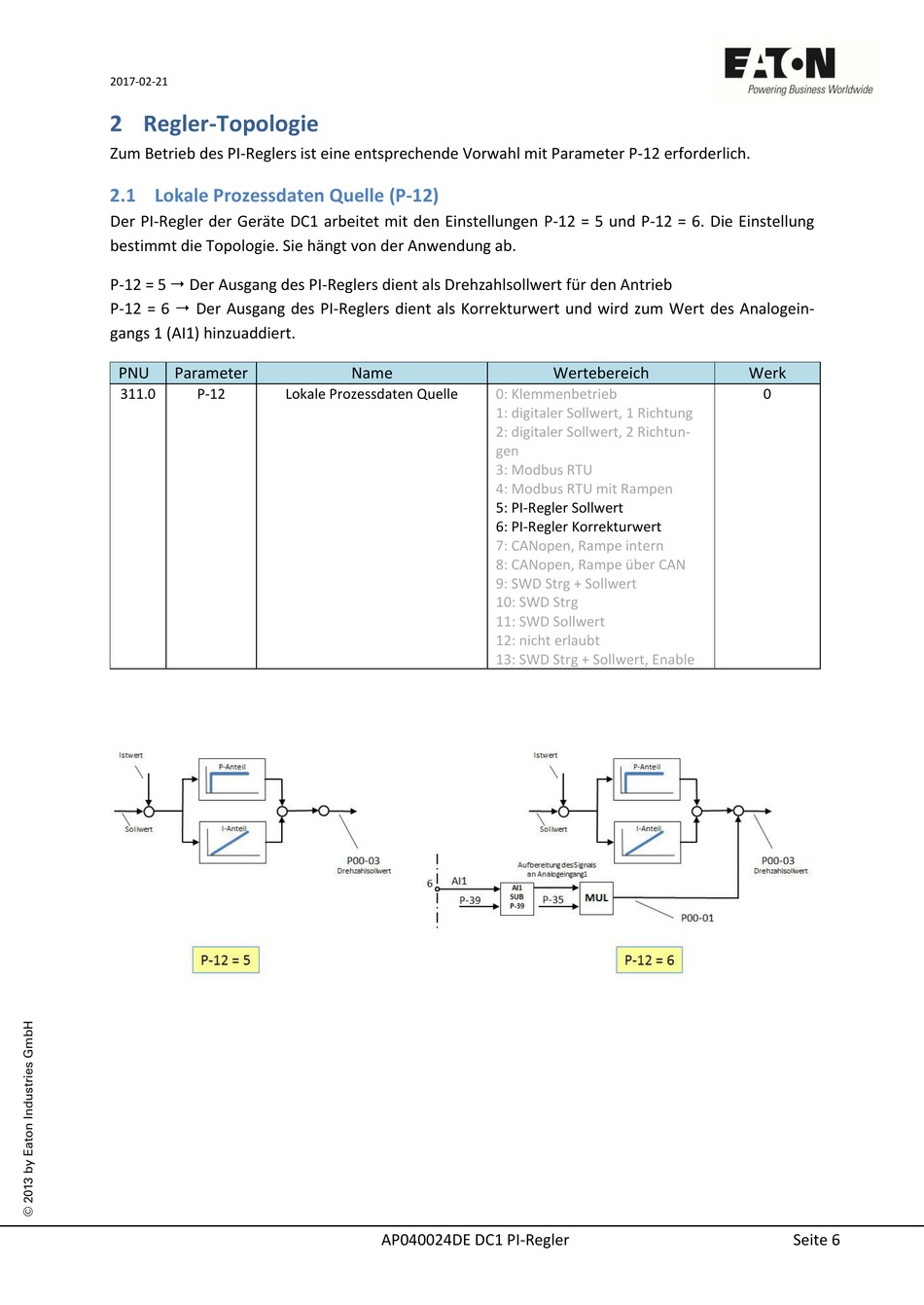

2 Regler-Topologie
Zum Betrieb des PI-Reglers ist eine entsprechende Vorwahl mit Parameter P-12 erforderlich.
2.1 Lokale Prozessdaten Quelle (P-12)
Der PI-Regler der Geräte DC1 arbeitet mit den Einstellungen P-12 = 5 und P-12 = 6. Die Einstellung
bestimmt die Topologie. Sie hängt von der Anwendung ab.
P-12 = 5 Der Ausgang des PI-Reglers dient als Drehzahlsollwert für den Antrieb
P-12 = 6 Der Ausgang des PI-Reglers dient als Korrekturwert und wird zum Wert des Analogein-
gangs 1 (AI1) hinzuaddiert.
PNU
Parameter
311.0
P-12
Name
Lokale Prozessdaten Quelle
AP040024DE DC1 PI-Regler
Wertebereich
0: Klemmenbetrieb
1: digitaler Sollwert, 1 Richtung
2: digitaler Sollwert, 2 Richtun-
gen
3: Modbus RTU
4: Modbus RTU mit Rampen
5: PI-Regler Sollwert
6: PI-Regler Korrekturwert
7: CANopen, Rampe intern
8: CANopen, Rampe über CAN
9: SWD Strg + Sollwert
10: SWD Strg
11: SWD Sollwert
12: nicht erlaubt
13: SWD Strg + Sollwert, Enable
Werk
0
