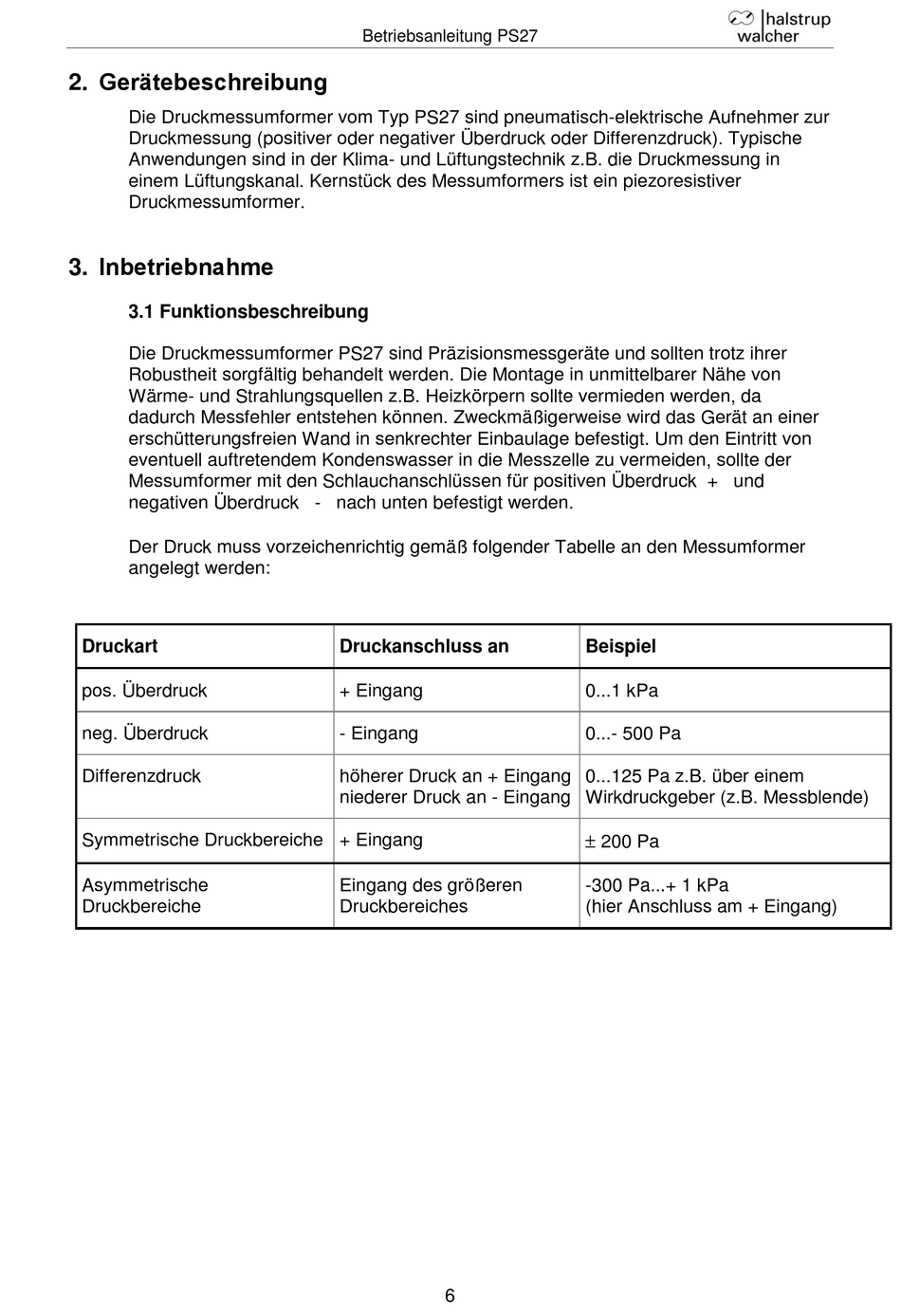

2. Gerätebeschreibung
Die Druckmessumformer vom Typ PS27 sind pneumatisch-elektrische Aufnehmer zur
Druckmessung (positiver oder negativer Überdruck oder Differenzdruck). Typische
Anwendungen sind in der Klima- und Lüftungstechnik z.B. die Druckmessung in
einem Lüftungskanal. Kernstück des Messumformers ist ein piezoresistiver
Druckmessumformer.

3. Inbetriebnahme

3.1 Funktionsbeschreibung

Die Druckmessumformer PS27 sind Präzisionsmessgeräte und sollten trotz ihrer
Robustheit sorgfältig behandelt werden. Die Montage in unmittelbarer Nähe von
Wärme- und Strahlungsquellen z.B. Heizkörpern sollte vermieden werden, da
dadurch Messfehler entstehen können. Zweckmäßigerweise wird das Gerät an einer
erschütterungsfreien Wand in senkrechter Einbaulage befestigt. Um den Eintritt von
eventuell auftretendem Kondenswasser in die Messzelle zu vermeiden, sollte der
Messumformer mit den Schlauchanschlüssen für positiven Überdruck + und
negativen Überdruck - nach unten befestigt werden.
Der Druck muss vorzeichenrichtig gemäß folgender Tabelle an den Messumformer
angelegt werden:
Druckart
pos. Überdruck
neg. Überdruck
Differenzdruck
Symmetrische Druckbereiche + Eingang
Asymmetrische
Druckbereiche
Betriebsanleitung PS27
Druckanschluss an
+ Eingang
- Eingang
höherer Druck an + Eingang
niederer Druck an - Eingang
Eingang des größeren
Druckbereiches
6
Beispiel
0...1 kPa
0...- 500 Pa
0...125 Pa z.B. über einem
Wirkdruckgeber (z.B. Messblende)
 200 Pa
-300 Pa...+ 1 kPa
(hier Anschluss am + Eingang)
