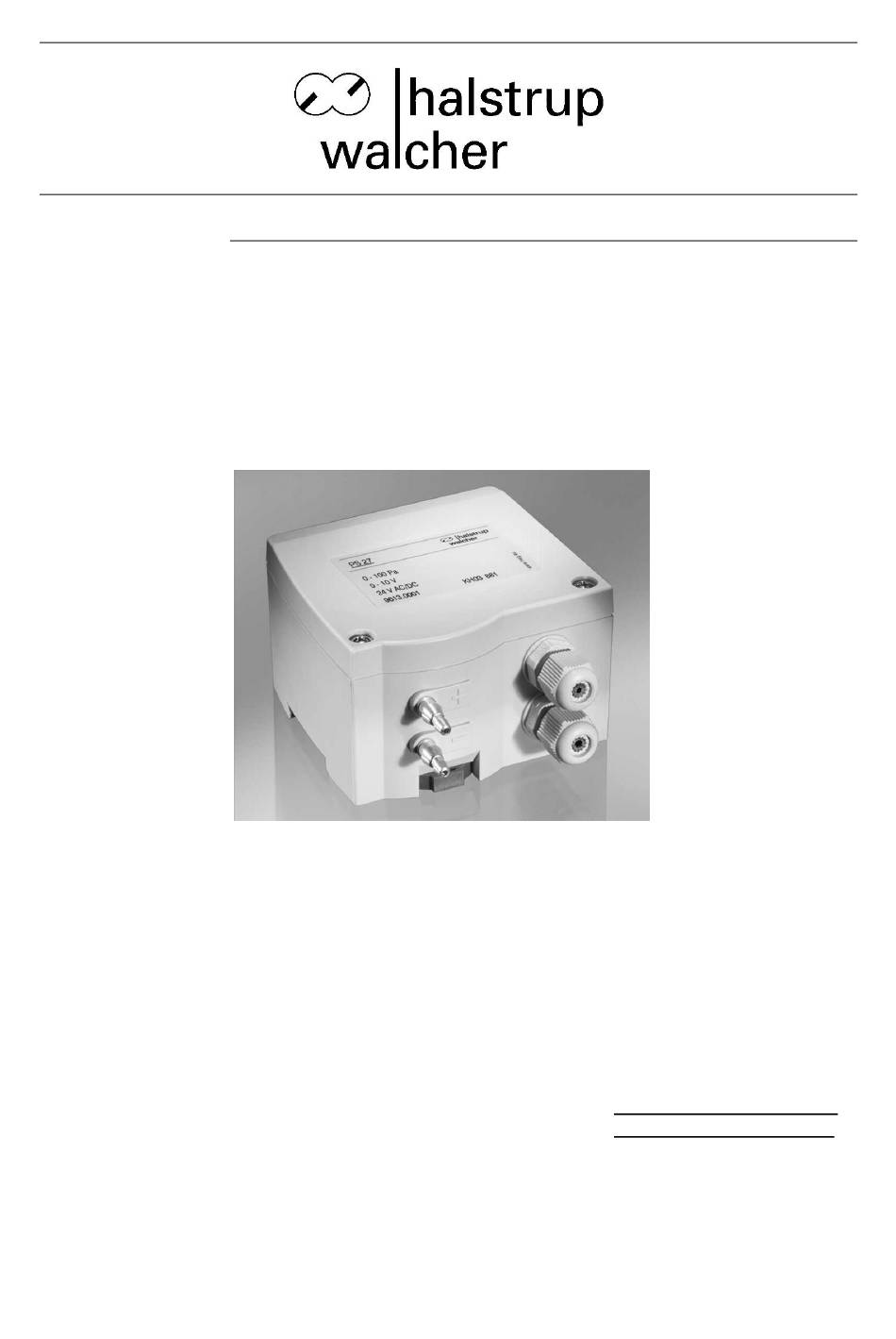

Dokument 7100.004314
Betriebsanleitung
Differenzdruck-
Messumformer PS27
halstrup-walcher GmbH
Stegener Straße 10
D-79199 Kirchzarten
Phone:
Fax:
E-Mail:
Internet: www.halstrup-walcher.de
04/2018
+49 (0) 76 61/39 63–0
+49 (0) 76 61/39 63–99
info@halstrup-walcher.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Halstrup-Walcher PS27

Inhaltszusammenfassung für Halstrup-Walcher PS27

  • Seite 1 Betriebsanleitung Differenzdruck- Messumformer PS27 halstrup-walcher GmbH Stegener Straße 10 D-79199 Kirchzarten Phone: +49 (0) 76 61/39 63–0 Fax: +49 (0) 76 61/39 63–99 E-Mail: info@halstrup-walcher.de Internet: www.halstrup-walcher.de Dokument 7100.004314 04/2018...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung PS27 Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäße Verwendung Transport, Montage, Anschluss und Inbetriebnahme Störungen, Wartung, Instandsetzung, Entsorgung Symbolerklärung Gerätebeschreibung Inbetriebnahme Funktionsbeschreibung Anschlüsse bei Vierleiterausführung (Standard) im Gerät: Anschlüsse für Zweileiterausführung (Optional erhältlich): Nullung Konfigurierung des Ausgangsignals Einstellen des Messbereiches(Option) Display(Option) Einstellen der Relais-Schaltschwelle (Option) Behebung von Störungen...
  • Seite 3 Betriebsanleitung PS27 Bedeutung der Betriebsanleitung Diese Betriebsanleitung erläutert die Funktion und die Handhabung des Differenzdruckmessumformers PS27. Von diesem Gerät können für Personen und Sachwerte Gefahren durch nicht bestimmungsgemäße Verwendung und durch Fehlbedienung ausgehen. Deshalb muss jede Person, die mit der Handhabung des Geräts betraut ist, eingewiesen sein und die Gefahren kennen.

  • Seite 4: Sicherheitshinweise

    Betriebsanleitung PS27 1. Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung Die Differenzdruck-Messumformer PS27 erfassen neben Differenzdruck auch positiven und negativen Überdruck. Die auf dem Typenschild und im Kapitel „Technische Daten“ genannten Betriebsanforderungen, insbesondere die zulässige Versorgungsspannung, müssen eingehalten werden. Das Gerät darf nur gemäß dieser Betriebsanleitung gehandhabt werden.

  • Seite 5: Symbolerklärung

    Betriebsanleitung PS27 1.4 Symbolerklärung In dieser Betriebsanleitung wird mit folgenden Hervorhebungen auf die darauf folgend beschriebenen Gefahren bei der Handhabung der Anlage hingewiesen: WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu Körperverletzungen bis hin zum Tod führen kann, wenn Sie die gegebenen Anweisungen missachten.

  • Seite 6: Gerätebeschreibung

    Betriebsanleitung PS27 2. Gerätebeschreibung Die Druckmessumformer vom Typ PS27 sind pneumatisch-elektrische Aufnehmer zur Druckmessung (positiver oder negativer Überdruck oder Differenzdruck). Typische Anwendungen sind in der Klima- und Lüftungstechnik z.B. die Druckmessung in einem Lüftungskanal. Kernstück des Messumformers ist ein piezoresistiver Druckmessumformer.

  • Seite 7: Anschlüsse Bei Vierleiterausführung (Standard) Im Gerät

    Betriebsanleitung PS27 3.2 Anschlüsse bei Vierleiterausführung (Standard) im Gerät: 5 4 3 2 1 5 4 3 2 1 Ausführung mit 1 Messbereich Ausführung mit 4 Messbereichen(Option) Vorgeschriebene Versorgungsspannung (siehe Typenschild) beachten. Zusätzlich Anschlussplan im Gehäusedeckel / auf dem Leiterplattenträger beachten.

  • Seite 8: Anschlüsse Für Zweileiterausführung (Optional Erhältlich)

    Verfälschungen des Ausgangssignals kommen. Durch den 24V Eingang ist es möglich, mit dem gleichen Signal ein 3/2 Wegeventil anzusteuern, das die Druckeingänge des PS27 während des Nulliervorganges drucklos schaltet. In diesem Falle muss das Nullierungssignal solange anstehen, bis der Druck sicher auf Null gefallen ist.

  • Seite 9: Konfigurierung Des Ausgangsignals

    Messbereich Die Endwerte der einzelnen Messbereiche sind auf dem Etikett an der Seite des PS27 vermerkt. Bei Geräten mit der Displayoption wird der Endwert des gewählten Messbereiches nach dem Einschalten des Gerätes für ca. 1,5 s angezeigt. Nach dem Umschalten des Messbereiches sollte das Gerät neu nulliert werden, da sich durch die Verstärkungsumschaltung evtl.

  • Seite 10: Display(Option)

    Betriebsanleitung PS27 7. Display(Option) Um die gemessenen Werte auch optisch darstellen zu können kann der PS27 auch mit einem Display ausgerüstet sein. Die gemessenen Werte werden je nach dem Endwert des Messbereiches in Pa oder kPa angezeigt. In der unteren Zeile des Displays wird immer die Nummer des gewählten Messbereiches angezeigt.

  • Seite 11: Technische Daten

    Betriebsanleitung PS27 Technische Daten Messunsicherheit: 2,0% vom Messbereichsendwert TK-Offset: +/- 0,1%/°C TK-Spanne: +/- 0,1%/°C Messbereiche: +/-2,0kPa (+/-50Pa…2,0kPa) +/-10kPa (+/-2,5kPa…10kPa) +/-100kPa (+/-20kPa…100kPa) Optional sind 4 voreingestellte Messbereiche vom Kunden über einen Dip-Schalter wählbar Min. Ansprechzeit: 20 ms Druckanschlüsse: für Schlauch 4 oder 6 mm Nennweite Federzugklemme für Kabel-...

  • Seite 12: Maßzeichnung

    Betriebsanleitung PS27 Maßzeichnung Weitere Informationen zu unseren Messtechnik-Produkten finden Sie in Internet unter: www.halstrup-walcher.de/de/produkte/druckmesstechnik/index.php 7100.004314H_PS27_4B.doc 04/2018 Sie/Ka...

  • Seite 13: Konformitätserklärung

    Betriebsanleitung PS27 Konformitätserklärung...
