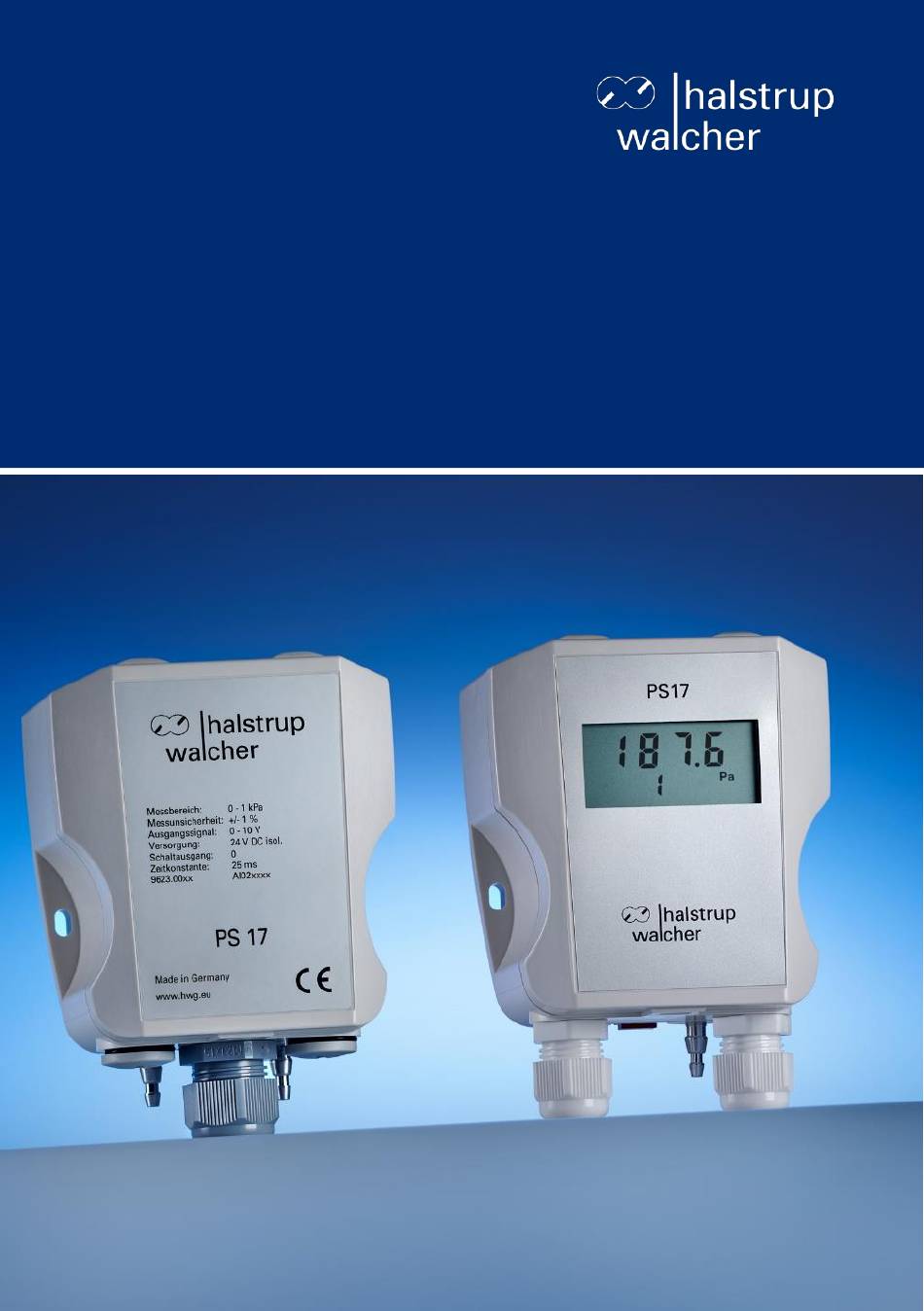

- Seite 1 Betriebsanleitung Differenzdruck-Messumformer PS17...
- Seite 2 © 2019 08.04.19, Kö 7100.006164 Betriebsanleitung PS17 Das Urheberrecht an dieser Betriebsanleitung verbleibt beim Hersteller. Sie enthält technische Daten, Anweisungen und Zeichnungen zur Funktion und Handhabung des Geräts. Sie darf weder ganz noch in Teilen vervielfältigt oder Dritten zugänglich gemacht werden.
- Seite 3 Inhaltsverzeichnis 7100.006164 Betriebsanleitung PS17 08.04.19...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Der Differenzdruck-Messumformer PS17 ist zur Messung des Differenzdrucks in Reinräumen, Maschinen, Filtertechnik und Heizungs-, Klima- und Lüftungsanlagen (HKL) konzipiert. Er dient der Messung des Differenzdrucks von nicht-aggressiven und nicht brennbaren Gasen bis zu 10 kPa in nicht explosionsgefährdeter Umgebung. Das Gerät ist nicht für die Verwendung im Freien geeignet. -
Seite 5: Leistungs- Und Geräte-Beschreibung
Leistungs- und Geräte-Beschreibung Leistungs- und Geräte-Beschreibung Differenzdruck-Messumformer PS17 Das PS17 ist ein stationärer Differenzdruck-Messumformer zur Erfassung von positiven und negativen Differenzdrücken und deren Umwandlung in elektrische Signale. Das Gerät ist für die Anwendung in Reinräumen, Maschinen, Filtertechnik und Heizungs-, Klima- und Lüftungsanlagen (HKL) konzipiert. Es dient der Messung des Differenzdrucks von nicht-aggressiven und nicht brennbaren Gasen bis zu 10 kPa. - Seite 6 - Nullieren über Signaleingang mit +24 VDC 3. Taster - Nullieren - Feinjustage des Endwerts - Einstellungen auf Werkseinstellung zurücksetzen 4. Potentiometer (bei Option Relais) - Relais/Schaltschwelle einstellen 5. Abdeckung/Anschluss für Relais - Berührschutz für eventuell angeschlossene 230 V 7100.006164 Betriebsanleitung PS17 08.04.19...
- Seite 7 Anzeige „r“ bei radiziertem Ausgangssignal Anzeige „0“ wenn Nullierungsvorgang läuft Einheit Hinweis: Das Display schlägt bei ± 1999 Pa automatisch auf die Anzeige in kPa um. Eine Auswahl zwischen Pa und kPa ist bei diesem Gerät nicht vorgesehen. 7100.006164 Betriebsanleitung PS17 08.04.19...
-
Seite 8: Geräteanbau Planen
Sie können das Gerät mit 2 Schrauben an der Wand befestigen (siehe auch Montageanweisung). Die Bohrlöcher müssen vorbereitet werden. Die Maße (78 mm) sind auch auf der Rückseite des Geräts zu finden. Das Gerät hat Langlöcher zur lotrechten Ausrichtung des Geräts. 7100.006164 Betriebsanleitung PS17 08.04.19... - Seite 9 Drucksensor über der Messstelle montiert sein. Der Schlauch zwischen Sensor und Messstelle darf nicht durchhängen. Keinen Funktionstest mit Druck- oder Atemluft durchführen. Geräte mit niedrigen Messbereichen werden sonst beschädigt. Beachten Sie bitte alle technischen Angaben zu Rahmenbedingungen der Anwendungen aus dem Datenblatt, unter: https://www.halstrup- walcher.de/de/produkte/alle_produkte/PS17.php 7100.006164 Betriebsanleitung PS17 08.04.19...
-
Seite 10: Elektrischen Anschluss Vorsehen
Masse spannung oder Versorgungsspannung Ausgangssignal - Anschluss Ausgangssignal Ausgangssignal (Spannung/Strom) (Spannung/Strom) nicht belegt Masse Versorgungs- Masse Ausgangssignal spannung oder Ausgangssignal Nullierungseingang Nullierungseingang Nullierungseingang +24V = aktiv +24V = aktiv +24V bezogen auf Masse Ausgangs-Signal = aktiv 7100.006164 Betriebsanleitung PS17 08.04.19... - Seite 11 Im Inneren des Geräts befinden sich möglicherweise elektrische Leiter mit einer Spannung von 230 V (Option Relais). Vor dem Öffnen muss das Gerät spannungsfrei geschaltet und gesichert sein! Das Gerät darf nur von Fachpersonal geöffnet und elektrisch angeschlossen werden. 7100.006164 Betriebsanleitung PS17 08.04.19...
- Seite 12 Beachten Sie die Niederspannungsrichtlinie: Kabel und Litzen für die am Relaiskontakt verwendeten Spannungen und Ströme müssen zugelassen und nach den für den Anwendungsfall geltenden elektrotechnischen Regeln angeschlossen sein. Normally Closed (NC) Öffner (Ruhekontakt) Common (COM) Mittenkontakt Normally Open (NO) Schließer (Arbeitskontakt) 6 7 8 7100.006164 Betriebsanleitung PS17 08.04.19...
-
Seite 13: Einstellungen Vornehmen
20 mA Bestätigen Sie indem Sie den Taster solange drücken, bis der Messwert wieder angezeigt wird. Bei Geräten mit Display wird die Firmware Version noch einmal eingeblendet, dann erscheint der Messwert. Die Zeitkonstante ist nun konfiguriert 7100.006164 Betriebsanleitung PS17 08.04.19... - Seite 14 Sie können den Endwert bei angelegtem Druck um bis zu 10% feinabstimmen/korrigieren. Legen Sie einen Referenzdruck am Gerät an. Dieser sollte genau dem Endwert Ihres Geräts entsprechen. Drücken Sie kurz (< 10 Sek.) den Taster. Der Endwert ist nun justiert. 7100.006164 Betriebsanleitung PS17 08.04.19...
- Seite 15 Voraussetzungen: Öffnen Sie das Gehäuse (siehe auch Montageanweisung). Zur Einstellung verstellen Sie den DIP-Schalter SW 3-5 des Geräts. Nutzen Sie ein nicht-leitendes Werkzeug. Trennen Sie das PS17 von der Spannungsversorgung. Stellen Sie die Schalter entsprechend der Tabelle ein: Stromsignal I Spannungssignal U 0 ..
- Seite 16 Gemessener Wert Lineares Signal Umrechnung Radiziertes Signal √1 = 1 500 Pa 100% 100% √0,5 = 0,707 250 Pa 70,7 % √0,2 = 0,447 100 Pa 44,7 % √0,1 = 0,316 50 Pa 10 % 31,6 % 7100.006164 Betriebsanleitung PS17 08.04.19...
- Seite 17 Der eingestellte Messbereich wird im Display angezeigt (Option Display), siehe Kapitel 4.5 Display-Anzeige (Option). Voraussetzung: Nutzen Sie ein nicht-leitendes Werkzeug. Trennen Sie das PS17 von der Spannungsversorgung. Öffnen Sie das Gehäuse (siehe auch Montageanweisung). Zur Einstellung verstellen Sie den DIP-Schalter SW 1-2 des Geräts.
-
Seite 18: Technische Daten
Bitte nehmen Sie mit uns Kontakt auf, sollten Sie weitere Angaben benötigen. Lieferumfang Im Lieferumfang enthalten sind folgende Teile: Differenzdruck-Messumformer PS17 Montageanweisung 10 Wartungen Das Gerät bedarf keiner Wartung. Veränderungen des Geräts sind nicht gestattet. 7100.006164 Betriebsanleitung PS17 08.04.19... -
Seite 19: Störungen Beheben
Bürde von 500 Bürde zu groß bei Stromausgang beachten Lastwiderstand zu minimalen Lastwiderstand niederohmig bei 50 k (siehe Datenblatt) Spannungsausgang beachten Nulliert nicht Abweichung des Nullpunkt wenden Sie sich bitte an ist > 10% des unsere Service-Abteilung Messbereichs 7100.006164 Betriebsanleitung PS17 08.04.19... -
Seite 20: Konformitätserklärung
Konformitätserklärung 12 Konformitätserklärung 7100.006164 Betriebsanleitung PS17 08.04.19... - Seite 21 Notizen Notizen 7100.006164 Betriebsanleitung PS17 08.04.19...
- Seite 22 Notizen 7100.006164 Betriebsanleitung PS17 08.04.19...
- Seite 23 Notizen 7100.006164 Betriebsanleitung PS17 08.04.19...
- Seite 24 GmbH Tel. +49 (7661) 39 63-0 Stegener Straße 10 info@halstrup-walcher.de 79199 Kirchzarten www.halstrup-walcher.de...
