3 Gerätebeschreibung

3.1 Funktionsbeschreibung

Das mikroprozessorgesteuerte P26 dient zur...
•
...Druckmessung von positivem und negativem Druck
•
...Differenzdruckmessung
•
...Messung von Volumenstrom, Massenstrom und Strömungsgeschwindigkeit
•
...Anzeigen eines Messwertes
•
...Überwachung diverser Grenzwerte
Tastatur
µC
Druck-Ist-Wert
Berechnung:
Volumenstrom
Massenstrom
Strömungsgeschw.
Anzeige Relais
Betriebsanleitung P26
Druckmessung
analoges Ausgangssignal
serielle
Schnitt-
stelle

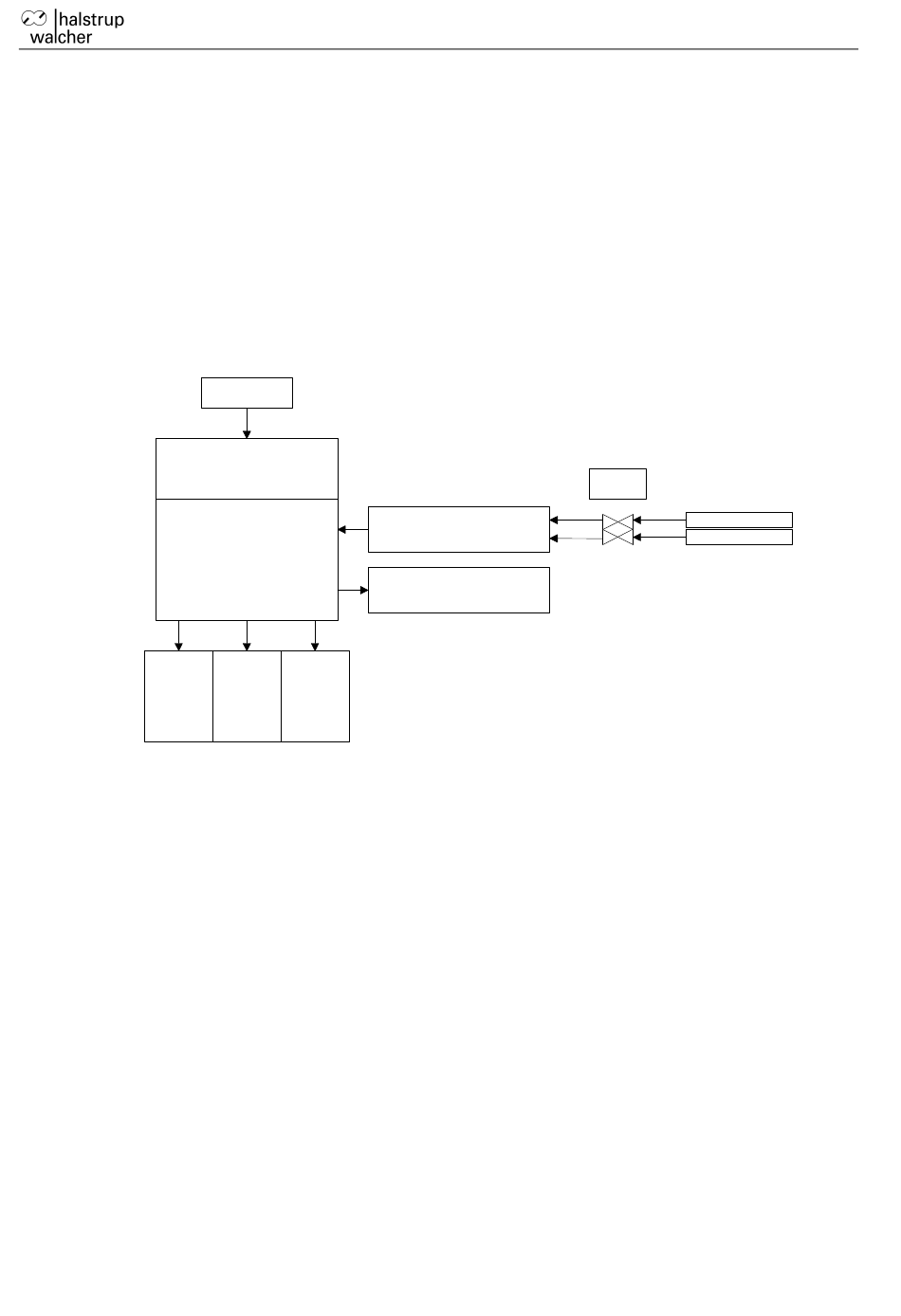

Bild 1: Prinzipschaltbild
7
Ventile
+
pos. Druck
-
neg. Druck
