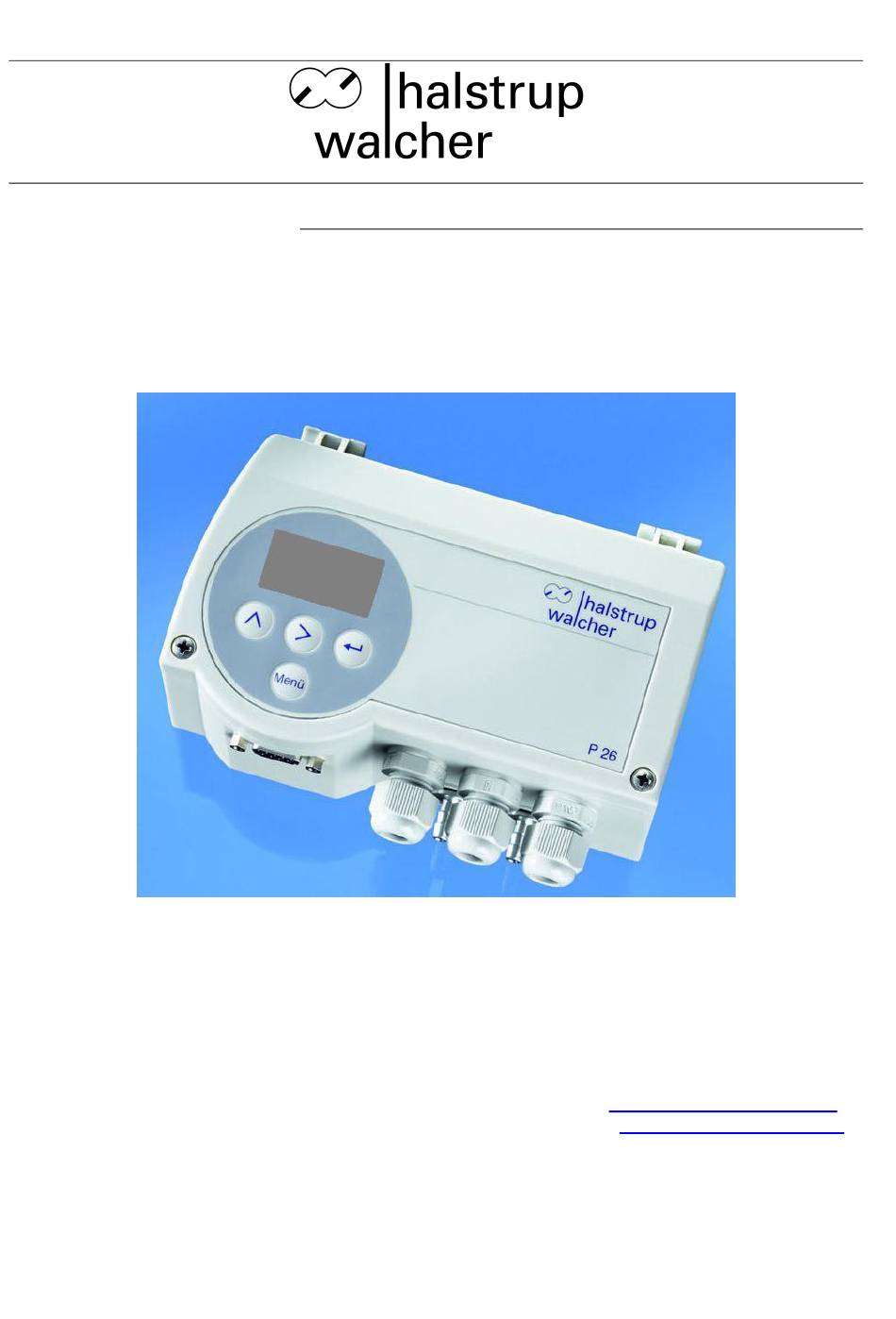

- Seite 1 Betriebsanleitung P26 Differenzdruck- Messumformer halstrup - walcher GmbH Stegener Straße 10 D-79199 Kirchzarten Phone:+49 (0) 76 61/39 63–0 Fax: +49 (0) 76 61/39 63–99 E-Mail: info@halstrup-walcher.com Internet: www.halstrup-walcher.com Dokument 7100.004044 Version 1.3 01/2007...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung P26 Inhaltsverzeichnis: 1 Bedeutung der Betriebsanleitung...................4 2 Sicherheitshinweise .......................5 2.1 Bestimmungsgemäße Verwendung .................5 2.2 Transport, Montage, Anschluss und Inbetriebnahme............5 2.3 Störungen, Wartung, Instandsetzung, Entsorgung............5 2.4 Symbolerklärung.......................6 3 Gerätebeschreibung.......................7 3.1 Funktionsbeschreibung.....................7 3.2 Die Bedienelemente ......................8 3.3 Interne Anschlüsse und Drucktasten ................8 3.4 Vorderansicht........................10... - Seite 3 Betriebsanleitung P26 8.4 P26-PC-Programm ......................20 9 Technische Daten ........................21 10 Fehlerbehebung .........................22 11 Maßzeichnung ........................23 12 Menübaum .........................24...
-
Seite 4: Bedeutung Der Betriebsanleitung
Betriebsanleitung P26 Bedeutung der Betriebsanleitung Diese Betriebsanleitung erläutert die Funktion und die Handhabung des P26. Von diesem Gerät können für Personen und Sachwerte Gefahren durch nicht bestimmungsgemäße Verwendung und durch Fehlbedienung ausgehen. Deshalb muss jede Person, die mit der Handhabung des Geräts betraut ist, eingewiesen sein und die Gefahren kennen. -
Seite 5: Sicherheitshinweise
Betriebsanleitung P26 Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung Das P26 dient zur Prüfung von Druck, Volumenstrom, Massenstrom und Strömungsgeschwindigkeit. Die auf dem Typenschild und im Kapitel „Technische Daten“ genannten Betriebsanforderungen, insbesondere die zulässige Versorgungsspannung, müssen eingehalten werden. Das Gerät darf nur gemäß dieser Betriebsanleitung gehandhabt werden. Veränderungen des Geräts sind nicht gestattet. -
Seite 6: Symbolerklärung
Betriebsanleitung P26 2.4 Symbolerklärung In dieser Betriebsanleitung wird mit folgenden Hervorhebungen auf die darauf folgend beschriebenen Gefahren bei der Handhabung der Anlage hingewiesen: WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu Körperverletzungen bis hin zum Tod führen kann, wenn Sie die gegebenen Anweisungen missachten. -
Seite 7: Gerätebeschreibung
Betriebsanleitung P26 Gerätebeschreibung 3.1 Funktionsbeschreibung Das mikroprozessorgesteuerte P26 dient zur… • …Druckmessung von positivem und negativem Druck • …Differenzdruckmessung • …Messung von Volumenstrom, Massenstrom und Strömungsgeschwindigkeit • …Anzeigen eines Messwertes • …Überwachung diverser Grenzwerte Tastatur µC Ventile Druck-Ist-Wert pos. Druck Druckmessung neg. -
Seite 8: Die Bedienelemente
Betriebsanleitung P26 3.2 Die Bedienelemente Es stehen vier Tasten zur Verfügung: Taste Bedeutung Menü Aufrufen bzw. Verlassen des Menüs Enter bestätigen Hoch Wert erhöhen oder nach oben blättern Rechts Pfeil verschieben oder nach unten blättern 3.3 Interne Anschlüsse und Drucktasten... - Seite 9 Betriebsanleitung P26 • Relais2: Anschlussbezeichnung Verwendung REL2_NC Ruhekontakt REL2_C Mittenkontakt REL2_NO Arbeitskontakt • Versorgung: o 24VDC Linker Kontakt => Masseanschluss Mittlerer Kontakt => +24VDC o 24VAC Linker Kontakt => Masseanschluss Mittlerer Kontakt => +24VAC o 115VAC Mittlerer Kontakt und rechter Kontakt...
-
Seite 10: Vorderansicht
Geräts, d.h. die Anzeige bei offenen Druckeingängen, verschieben. Bei dem Abgleich ermittelt das Gerät automatisch diese Verschiebung und rechnet sie in die aktuelle Druckanzeige ein. Der zyklische Abgleich wird nur durchgeführt, wenn sich das P26 nicht im Menümodus befindet. Das P26 reagiert während des Abgleichs nicht auf Tastendruck. In diesem Fall wenige Sekunden warten. -
Seite 11: Überdrucksicherung
Fall ausgeführt. Hierbei ist es unerheblich, ob der Nullpunkt-Abgleich deaktiviert wurde bzw. das P26 sich im Menü befindet. Überdrucksicherung Das P26 verfügt über eine interne Überdrucksicherung, die die Präzisionsdruckmessdose vor einer Zerstörung schützt. (Überlastbereich: 200-fach [max. 600 KPa]) Anzeige des Messwertes (Option) Der Messwert wird in der mittleren Zeile angezeigt. -
Seite 12: Einstellung Der Grenzwerte
Einheit 7.2 Einstellung der Grenzwerte Die Grenzwerte definieren, ab wann das P26 einen Alarm auslöst. Um die Grenzwerte einzustellen, im Menü „Werte“ wählen und bestätigen. Anschließend „Warnung“ wählen und bestätigen. Mit der Hoch-Taste die obere Grenze („Oben“), die untere Grenze („Unten“) oder die Hysterese („Hysterese“) wählen und bestätigen. -
Seite 13: Spannungs- Und Stromeinstellungen
Betriebsanleitung P26 7.5 Spannungs- und Stromeinstellungen Das analoge Ausgangssignal kann auf Spannung (0V-10V / -5V-+5V) oder Strom (0 bzw. 4 mA-20mA) eingestellt werden. Hierzu folgendermaßen vorgehen: Im Menü „Einstellung“ wählen, bestätigen, „DAC OUT“ wählen und bestätigen. Mit der Hoch- Taste die Auswahl treffen und anschließend bestätigen. -
Seite 14: Anzeige
Betriebsanleitung P26 Klang Klang Klang An/Aus Laenge Klang (Auswahl) Laenge Wert 7.8 Anzeige Auf dem Display kann der Druck, der Volumenstrom, der Massenstrom oder die Strömungsgeschwindigkeit angezeigt werden. Um diese Einstellung festzulegen, muss folgendermaßen vorgegangen werden: Im Menü „Einstellung“ wählen, bestätigen, Anzeige wählen, bestätigen, die Auswahl mit der Hoch-Taste treffen und bestätigen. -
Seite 15: Nachkommastelle
Betriebsanleitung P26 Stunde : Minute Stunde : Minute (Auswahl) (Auswahl) Datum/Zeit Datum/Zeit Einstellung Tag Monat Jahr Tag Monat Jahr Tag Monat Jahr Anzeige (Auswahl) (Auswahl) Datum / Zeit Datum Zeit Um das aktuelle Datum und die aktuelle Zeit anzuzeigen, muss folgendermaßen vorgegangen werden: Im Menü... -
Seite 16: Ansprechzeit Der Relais
Nullierung 7.12 Ansprechzeit der Relais Das P26 verfügt über zwei Relais (1 und 2). Das Relais 1 schaltet bei Überschreitung des oberen Grenzwertes, das Relais 2 bei Unterschreitung des unteren Grenzwertes. Für die Relais können separate Ansprechzeiten eingestellt werden. Um diese festzulegen muss folgendermaßen vorgegangen werden:... -
Seite 17: Schleichmengenunterdrückung (Smu)
Betriebsanleitung P26 INFORMATION! Falls in der mittleren Zeile kein Wert angezeigt wird, ist dieser nicht bekannt. Dies ist dann der Fall, wenn seit dem letzten Löschvorgang der Messwert den zulässigen Druckbereich überschritten bzw. unterschritten hat. Falls in der oberen Zeile kein Datum angezeigt wird, war dieses beim Auftreten des Minimal- bzw. -
Seite 18: Werkseinstellungen (We)
Betriebsanleitung P26 Autoset / WE Auswahl wird Autoset/WE Autoset ausgeführt; weiter bei "Code-Menu" INFORMATION! • Falls der Druck größer als Null ist, erhält der obere Skalierungswert den gerade anliegenden Druck. Der untere Skalierungswert wird auf Null gesetzt. • Falls der Druck kleiner als Null ist, erhält der untere Skalierungswert den gerade anliegenden Druck. -
Seite 19: Serielle Schnittstelle (Option)
• Keine Parität • Ein Stoppbit 8.2 Senden von Daten (TXD) Das P26 sendet abwechselnd in getrennten Zeilen den Druck und den Status. Der Druck wird in Pascal mit einer Nachkommastelle angegeben. Die Statuszeile hat folgenden Aufbau: Position Byte Bedeutung... -
Seite 20: Empfangen Von Daten (Rxd)
Betriebsanleitung P26 8.3 Empfangen von Daten (RXD) Das P26 kann Daten empfangen, wobei ein String immer aus drei Zeichen bestehen muss. Das erste Zeichen muss ein „N“ und das dritte ein „Enter“ sein. Das zweite Zeichen muss ein Zeichen aus der folgenden Liste sein:... -
Seite 21: Technische Daten
Informationen über den Zustand der zyklischen Nullierung werden angezeigt. Mit klicken auf „wechseln“ kann dieser Zustand verändert werden. Führt das P26 eine Nullierung aus, ist bei „aktiv“ ein Punkt. Mit einem Mausklick auf das kleine, runde Feld links neben „aktiv“ wird eine Nullierung gestartet. -
Seite 22: Fehlerbehebung
Betriebsanleitung P26 Relais 2 x Wechsler jeweils 6 A / 230 VAC Schnittstelle RS-232 9600 Baud, 8 Datenbits, keine Parität, ein Stoppbit Fehlerbehebung Störung Ursache Maßnahme Gerät läuft nicht; Display Keine Versorgungsspannung Klemmenanschluss und zeigt nichts an Versorgungsspannung prüfen Druck fällt permanent ab Undichte Stelle Schläuche ganz aufschieben;... -
Seite 23: Maßzeichnung
Betriebsanleitung P26 Maßzeichnung 14.5 39.5 147.5±1.5... -
Seite 24: Menübaum
Betriebsanleitung P26 Menübaum • Hauptmenü: Werte Werte Auswahl Werte Warnung Warnung Wert Oben / Unten / Skalierung (W/O;U;H) Einheit Hysterese FILTER (Auswahl) Werte Auswahl Filter Wert Saklierung Wert Oben / Unten (S/O;U) Einheit siehe Enter-Taste Einstelllung nächste Seite Enter-Taste Hoch-Taste oder... -
Seite 25: Einstellungen
Betriebsanleitung P26 • Einstellungen: Sprache (Auswahl) DAC OUT DAC OUT (Auswahl) Einheit Einheit Druck/Volumenstr. Druck/Volumenstr. / Einheit /Massenstrom/ Massenstrom/ Str. Gesch. Str. Gesch. (Auswahl) Klang Klang Klang An/Aus Laenge Anzeige Klang (Auswahl) Druck/Volumenstr. Anzeige /Massenstrom/ Laenge Wert Stunde : Minute Stunde : Minute Str.
