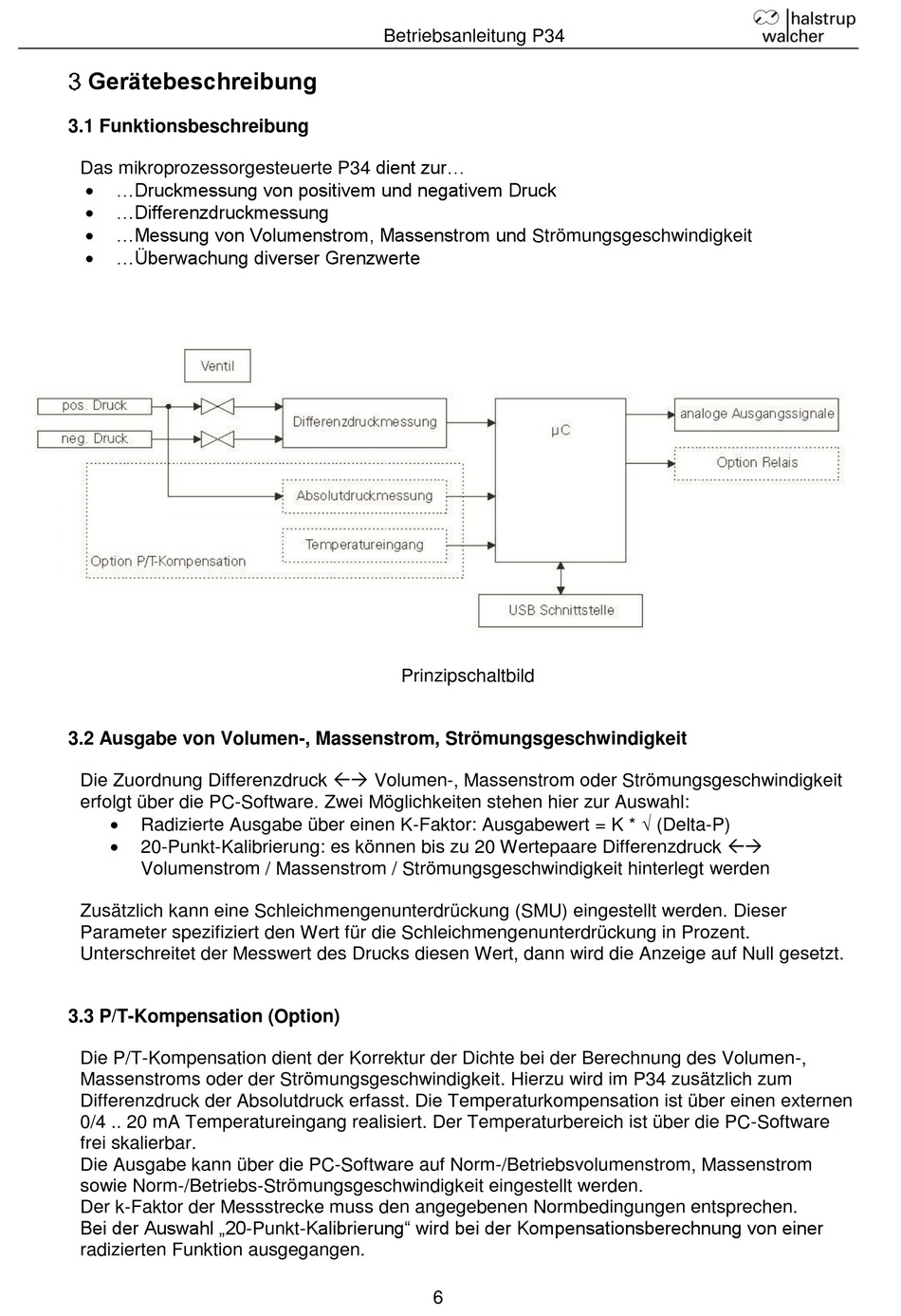

Gerätebeschreibung
3.1 Funktionsbeschreibung
Das mikroprozessorgesteuerte P34 dient zur...
...Druckmessung von positivem und negativem Druck
...Differenzdruckmessung
...Messung von Volumenstrom, Massenstrom und Strömungsgeschwindigkeit
...Überwachung diverser Grenzwerte
3.2 Ausgabe von Volumen-, Massenstrom, Strömungsgeschwindigkeit
Die Zuordnung Differenzdruck Volumen-, Massenstrom oder Strömungsgeschwindigkeit
erfolgt über die PC-Software. Zwei Möglichkeiten stehen hier zur Auswahl:
Radizierte Ausgabe über einen K-Faktor: Ausgabewert = K * (Delta-P)
20-Punkt-Kalibrierung: es können bis zu 20 Wertepaare Differenzdruck
Volumenstrom / Massenstrom / Strömungsgeschwindigkeit hinterlegt werden
Zusätzlich kann eine Schleichmengenunterdrückung (SMU) eingestellt werden. Dieser
Parameter spezifiziert den Wert für die Schleichmengenunterdrückung in Prozent.
Unterschreitet der Messwert des Drucks diesen Wert, dann wird die Anzeige auf Null gesetzt.
3.3 P/T-Kompensation (Option)
Die P/T-Kompensation dient der Korrektur der Dichte bei der Berechnung des Volumen-,
Massenstroms oder der Strömungsgeschwindigkeit. Hierzu wird im P34 zusätzlich zum
Differenzdruck der Absolutdruck erfasst. Die Temperaturkompensation ist über einen externen
0/4 .. 20 mA Temperatureingang realisiert. Der Temperaturbereich ist über die PC-Software
frei skalierbar.
Die Ausgabe kann über die PC-Software auf Norm-/Betriebsvolumenstrom, Massenstrom
sowie Norm-/Betriebs-Strömungsgeschwindigkeit eingestellt werden.
Der k-Faktor der Messstrecke muss den angegebenen Normbedingungen entsprechen.
Bei der Auswahl „20-Punkt-Kalibrierung" wird bei der Kompensationsberechnung von einer
radizierten Funktion ausgegangen.
Betriebsanleitung P34
Prinzipschaltbild
6
