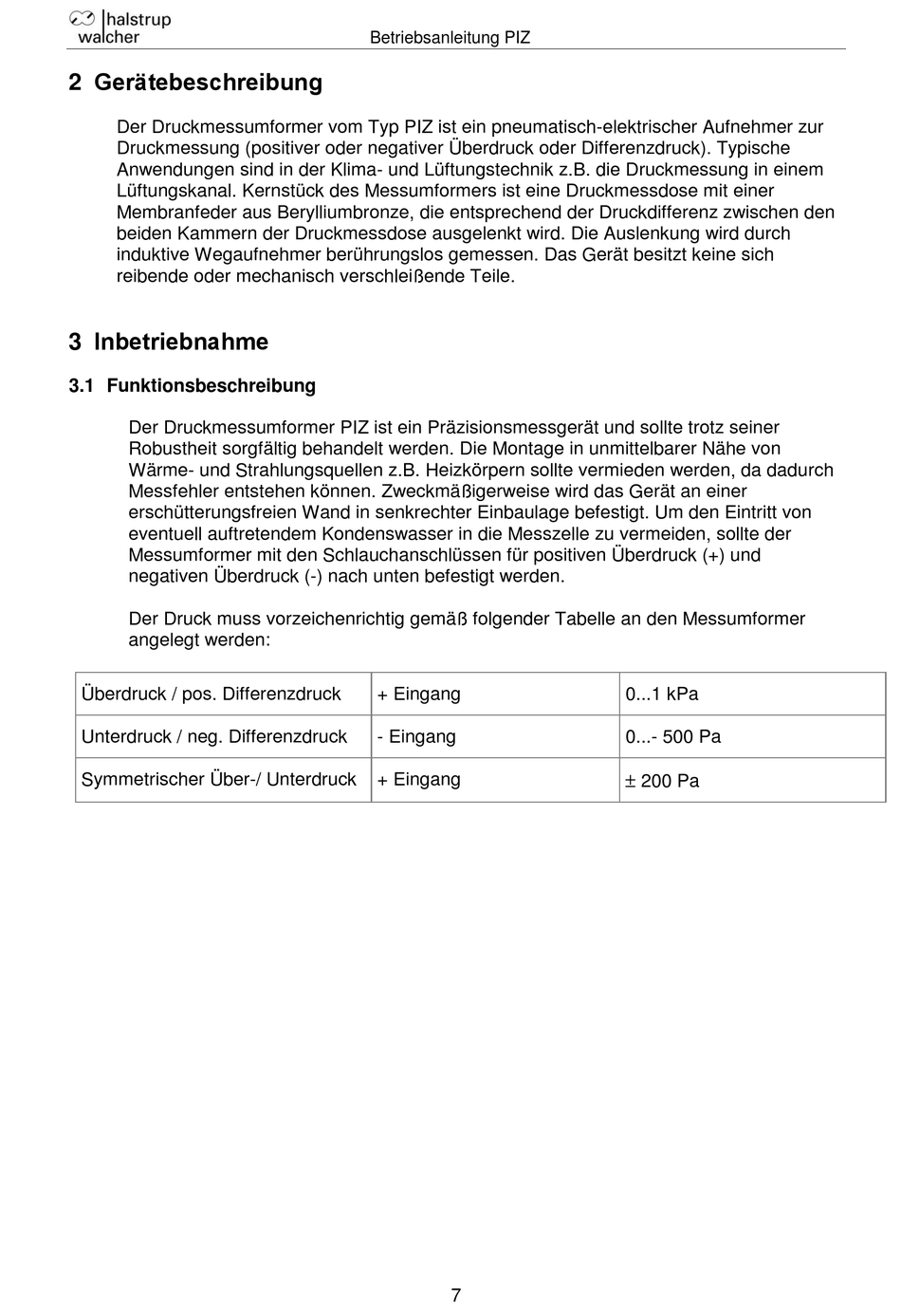

2 Gerätebeschreibung
Der Druckmessumformer vom Typ PIZ ist ein pneumatisch-elektrischer Aufnehmer zur
Druckmessung (positiver oder negativer Überdruck oder Differenzdruck). Typische
Anwendungen sind in der Klima- und Lüftungstechnik z.B. die Druckmessung in einem
Lüftungskanal. Kernstück des Messumformers ist eine Druckmessdose mit einer
Membranfeder aus Berylliumbronze, die entsprechend der Druckdifferenz zwischen den
beiden Kammern der Druckmessdose ausgelenkt wird. Die Auslenkung wird durch
induktive Wegaufnehmer berührungslos gemessen. Das Gerät besitzt keine sich
reibende oder mechanisch verschleißende Teile.
3 Inbetriebnahme
3.1 Funktionsbeschreibung
Der Druckmessumformer PIZ ist ein Präzisionsmessgerät und sollte trotz seiner
Robustheit sorgfältig behandelt werden. Die Montage in unmittelbarer Nähe von
Wärme- und Strahlungsquellen z.B. Heizkörpern sollte vermieden werden, da dadurch
Messfehler entstehen können. Zweckmäßigerweise wird das Gerät an einer
erschütterungsfreien Wand in senkrechter Einbaulage befestigt. Um den Eintritt von
eventuell auftretendem Kondenswasser in die Messzelle zu vermeiden, sollte der
Messumformer mit den Schlauchanschlüssen für positiven Überdruck (+) und
negativen Überdruck (-) nach unten befestigt werden.
Der Druck muss vorzeichenrichtig gemäß folgender Tabelle an den Messumformer
angelegt werden:
Überdruck / pos. Differenzdruck
Unterdruck / neg. Differenzdruck
Symmetrischer Über-/ Unterdruck
Betriebsanleitung PIZ
+ Eingang
- Eingang
+ Eingang
7
0...1 kPa
0...- 500 Pa
200 Pa
