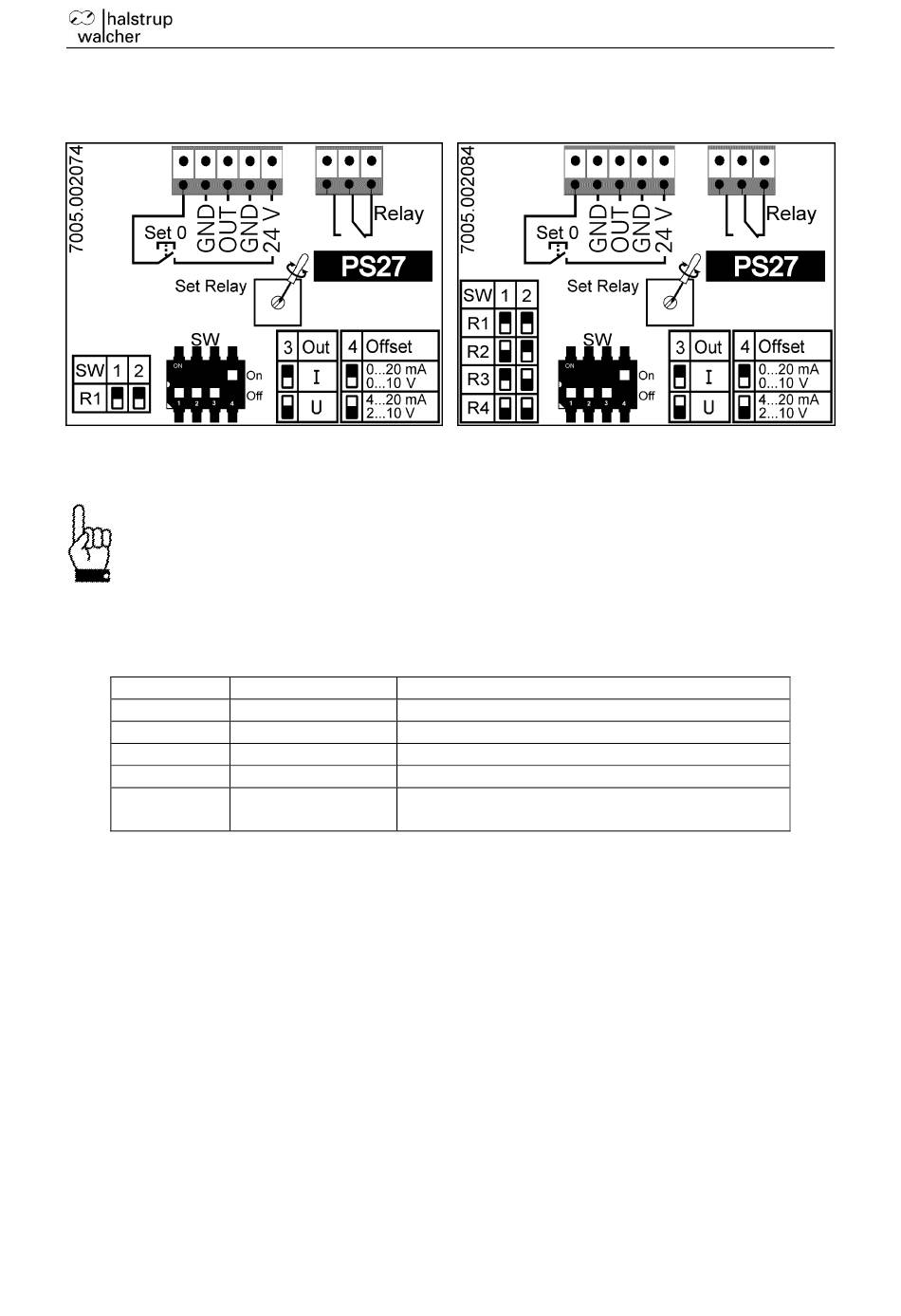

3.2 Anschlüsse bei Vierleiterausführung (Standard) im Gerät:
5 4 3 2 1
Ausführung mit 1 Messbereich
Vorgeschriebene Versorgungsspannung (siehe Typenschild) beachten.
Zusätzlich Anschlussplan im Gehäusedeckel / auf dem Leiterplattenträger
beachten.
ST4 Pin Anschlussname
1 24V
2 GND
3 OUT
4 GND
5 SET 0
Die Ausgänge der Messumformer sind kurzschlussfest. Die Geräte mit
Gleichspannungsversorgung sind gegen Verpolen der Versorgungsspannung
geschützt.
Betriebsanleitung PS27
Ausführung mit 4 Messbereichen(Option)
Bedeutung Normalbetrieb
Stromversorgungseingang 24VAC/DC
Masse Stromversorgung
Spannung- oder Strom-Ausgang
Masse Ausgangssignal
Nullierungseingang (+24V Nullierung ist
aktiv)
7
5 4 3 2 1
