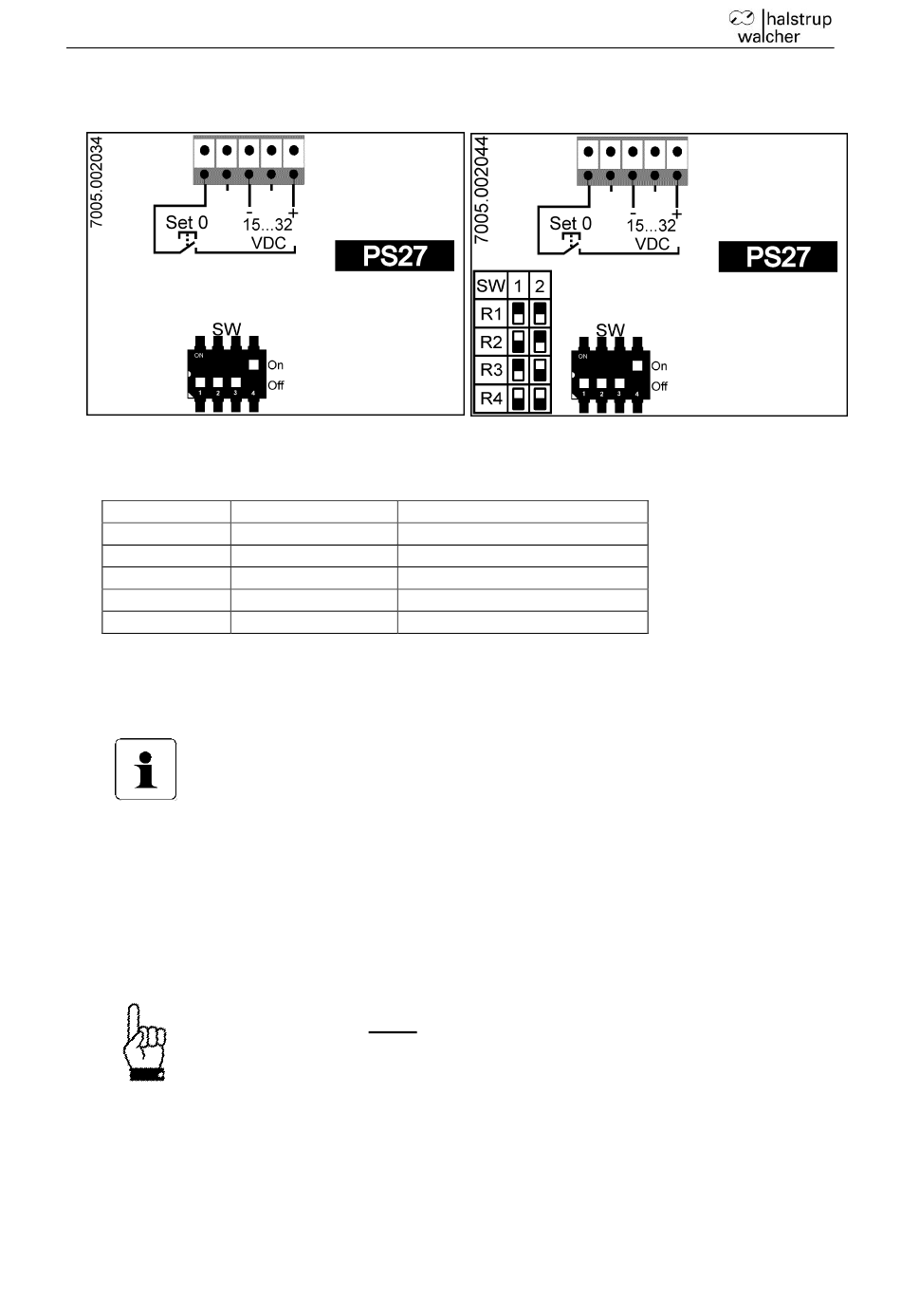

3.3 Anschlüsse für Zweileiterausführung (Optional erhältlich):
5 4 3 2 1
Ausführung mit 1 Messbereich
ST4 Pin
1
2
3
4
5
4. Nullung
Bitte beachten Sie nach der Inbetriebnahme eine Einlaufzeit des
Druckmessumformers von ca. 15 min. Während dieser Zeit kann sich
das Ausgangssignal unstabil verhalten.
Die Nullierung des Gerätes erfolgt nur über den dafür vorgesehenen Eingang. Der
Benutzer muss sicherstellen, dass während des Nulliervorganges kein Druck
an dem Gerät anliegt, sonst kann es durch den falschen Offsetwert zu
Verfälschungen des Ausgangssignals kommen. Durch den 24V Eingang ist es
möglich, mit dem gleichen Signal ein 3/2 Wegeventil anzusteuern, das die
Druckeingänge des PS27 während des Nulliervorganges drucklos schaltet. In diesem
Falle muss das Nullierungssignal solange anstehen, bis der Druck sicher auf Null
gefallen ist.
Während der Nullung muss die Versorgungsspannung stabil anliegen.
Eine Nullung im Ausschaltzeitpunkt kann zum Verlust der Einstelldaten
führen und damit das Gerät unbrauchbar machen.
Betriebsanleitung PS27
Anschlussname
Bedeutung Zweileiter
24V
+Anschluss 15-32VDC
GND
Nicht benutzt
OUT
-Anschluss
GND
Nicht benutzt
SET 0
Nullierungseingang
5 4 3 2 1
Ausführung mit 4 Messbereichen(Option)
8
