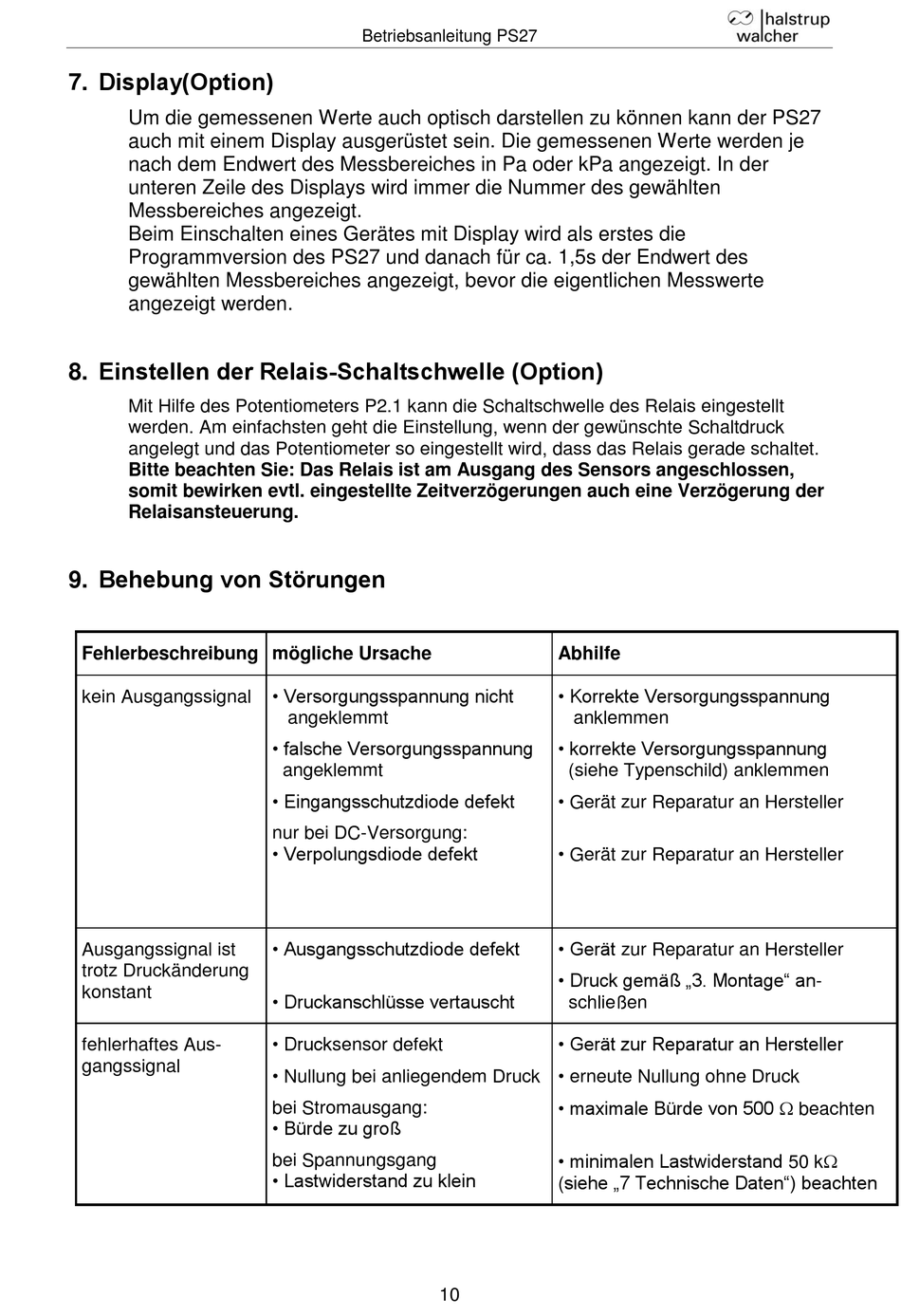

7. Display(Option)

Um die gemessenen Werte auch optisch darstellen zu können kann der PS27
auch mit einem Display ausgerüstet sein. Die gemessenen Werte werden je
nach dem Endwert des Messbereiches in Pa oder kPa angezeigt. In der
unteren Zeile des Displays wird immer die Nummer des gewählten
Messbereiches angezeigt.
Beim Einschalten eines Gerätes mit Display wird als erstes die
Programmversion des PS27 und danach für ca. 1,5s der Endwert des
gewählten Messbereiches angezeigt, bevor die eigentlichen Messwerte
angezeigt werden.

8. Einstellen der Relais-Schaltschwelle (Option)

Mit Hilfe des Potentiometers P2.1 kann die Schaltschwelle des Relais eingestellt
werden. Am einfachsten geht die Einstellung, wenn der gewünschte Schaltdruck
angelegt und das Potentiometer so eingestellt wird, dass das Relais gerade schaltet.
Bitte beachten Sie: Das Relais ist am Ausgang des Sensors angeschlossen,
somit bewirken evtl. eingestellte Zeitverzögerungen auch eine Verzögerung der
Relaisansteuerung.
9. Behebung von Störungen
Fehlerbeschreibung mögliche Ursache
kein Ausgangssignal
Ausgangssignal ist
trotz Druckänderung
konstant
fehlerhaftes Aus-
gangssignal
Betriebsanleitung PS27
• Versorgungsspannung nicht
angeklemmt
• falsche Versorgungsspannung
angeklemmt
• Eingangsschutzdiode defekt
nur bei DC-Versorgung:
• Verpolungsdiode defekt
• Ausgangsschutzdiode defekt
• Druckanschlüsse vertauscht
• Drucksensor defekt
• Nullung bei anliegendem Druck
bei Stromausgang:
• Bürde zu groß
bei Spannungsgang
• Lastwiderstand zu klein
10
Abhilfe
• Korrekte Versorgungsspannung
anklemmen
• korrekte Versorgungsspannung
(siehe Typenschild) anklemmen
• Gerät zur Reparatur an Hersteller
• Gerät zur Reparatur an Hersteller
• Gerät zur Reparatur an Hersteller
• Druck gemäß „3. Montage" an-
schließen
• Gerät zur Reparatur an Hersteller
• erneute Nullung ohne Druck
• maximale Bürde von 500  beachten
• minimalen Lastwiderstand 50 k
(siehe „7 Technische Daten") beachten
