Raccordements

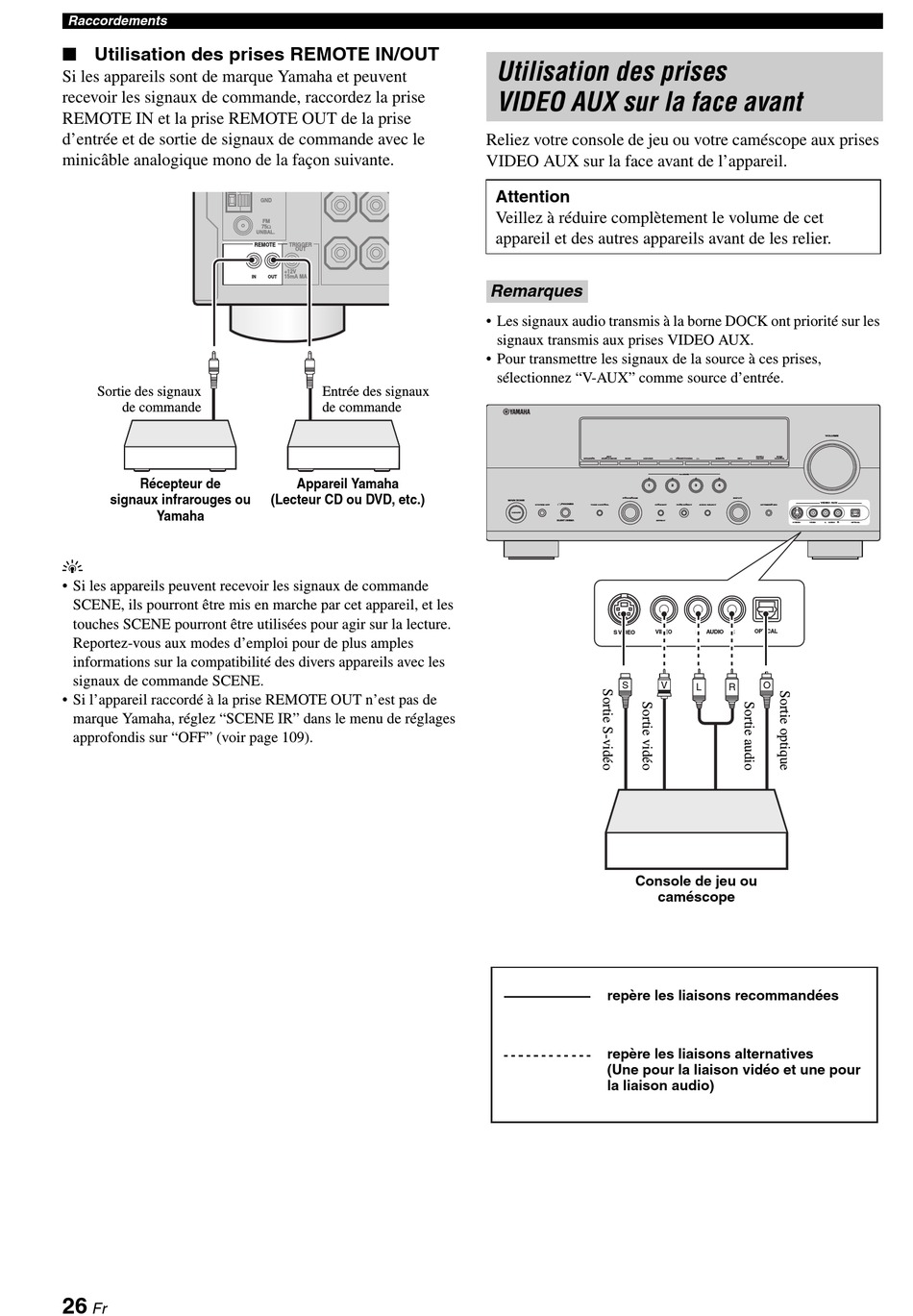

■ Utilisation des prises REMOTE IN/OUT

Si les appareils sont de marque Yamaha et peuvent
recevoir les signaux de commande, raccordez la prise
REMOTE IN et la prise REMOTE OUT de la prise
d'entrée et de sortie de signaux de commande avec le
minicâble analogique mono de la façon suivante.
Sortie des signaux
de commande
Récepteur de
signaux infrarouges ou
Yamaha
y
• Si les appareils peuvent recevoir les signaux de commande
SCENE, ils pourront être mis en marche par cet appareil, et les
touches SCENE pourront être utilisées pour agir sur la lecture.
Reportez-vous aux modes d'emploi pour de plus amples
informations sur la compatibilité des divers appareils avec les
signaux de commande SCENE.
• Si l'appareil raccordé à la prise REMOTE OUT n'est pas de
marque Yamaha, réglez "SCENE IR" dans le menu de réglages
approfondis sur "OFF" (voir page 109).
26
Fr
GND
FM
75Ω
UNBAL.
REMOTE TRIGGER
OUT
+12V
15mA MAX.
IN OUT
Entrée des signaux
de commande
Appareil Yamaha
(Lecteur CD ou DVD, etc.)
Utilisation des prises
VIDEO AUX sur la face avant
Reliez votre console de jeu ou votre caméscope aux prises
VIDEO AUX sur la face avant de l'appareil.
Attention
Veillez à réduire complètement le volume de cet
appareil et des autres appareils avant de les relier.
Remarques
• Les signaux audio transmis à la borne DOCK ont priorité sur les
signaux transmis aux prises VIDEO AUX.
• Pour transmettre les signaux de la source à ces prises,
sélectionnez "V-AUX" comme source d'entrée.
EDIT
SPEAKERS SEARCH MODE BAND A/B/C/D/E
1
PROGRAM
MAIN ZONE
PHONES
SYSTEM OFF TONE CONTROL STRAIGHT
ON/OFF
SILENT CINEMA
EFFECT
VIDEO
S VIDEO
S
Console de jeu ou
caméscope
repère les liaisons recommandées
repère les liaisons alternatives
(Une pour la liaison vidéo et une pour
la liaison audio)
VOLUME
ZONE 2 ZONE
PRESET/TUNING MEMORY INFO ON/OFF CONTROL
SCENE
2 3 4
INPUT
VIDEO AUX
PURE DIRECT AUDIO SELECT OPTIMIZER MIC
S VIDEO VIDEO L AUDIO
L OPTICAL
AUDIO R
V O
L R
R OPTICAL
