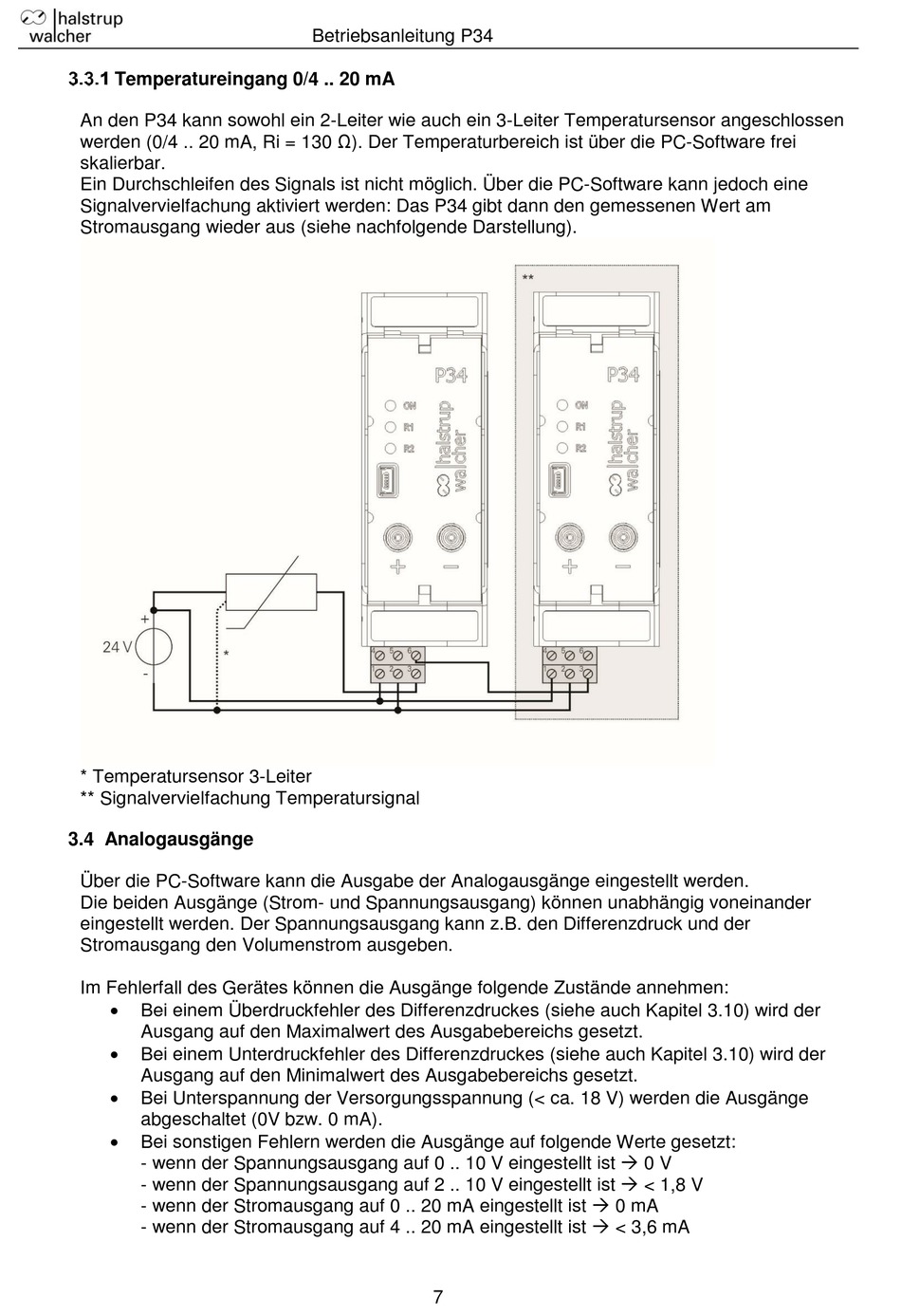

Temperatureingang 0/4 .. 20 mA

An den P34 kann sowohl ein 2-Leiter wie auch ein 3-Leiter Temperatursensor angeschlossen
werden (0/4 .. 20 mA, Ri = 130 Ω). Der Temperaturbereich ist über die PC-Software frei
skalierbar.
Ein Durchschleifen des Signals ist nicht möglich. Über die PC-Software kann jedoch eine
Signalvervielfachung aktiviert werden: Das P34 gibt dann den gemessenen Wert am
Stromausgang wieder aus (siehe nachfolgende Darstellung).
* Temperatursensor 3-Leiter
** Signalvervielfachung Temperatursignal
3.4 Analogausgänge
Über die PC-Software kann die Ausgabe der Analogausgänge eingestellt werden.
Die beiden Ausgänge (Strom- und Spannungsausgang) können unabhängig voneinander
eingestellt werden. Der Spannungsausgang kann z.B. den Differenzdruck und der
Stromausgang den Volumenstrom ausgeben.
Im Fehlerfall des Gerätes können die Ausgänge folgende Zustände annehmen:
Bei einem Überdruckfehler des Differenzdruckes (siehe auch Kapitel 3.10) wird der
Ausgang auf den Maximalwert des Ausgabebereichs gesetzt.
Bei einem Unterdruckfehler des Differenzdruckes (siehe auch Kapitel 3.10) wird der
Ausgang auf den Minimalwert des Ausgabebereichs gesetzt.
Bei Unterspannung der Versorgungsspannung (< ca. 18 V) werden die Ausgänge
abgeschaltet (0V bzw. 0 mA).
Bei sonstigen Fehlern werden die Ausgänge auf folgende Werte gesetzt:
- wenn der Spannungsausgang auf 0 .. 10 V eingestellt ist  0 V
- wenn der Spannungsausgang auf 2 .. 10 V eingestellt ist  < 1,8 V
- wenn der Stromausgang auf 0 .. 20 mA eingestellt ist  0 mA
- wenn der Stromausgang auf 4 .. 20 mA eingestellt ist  < 3,6 mA
Betriebsanleitung P34
7
