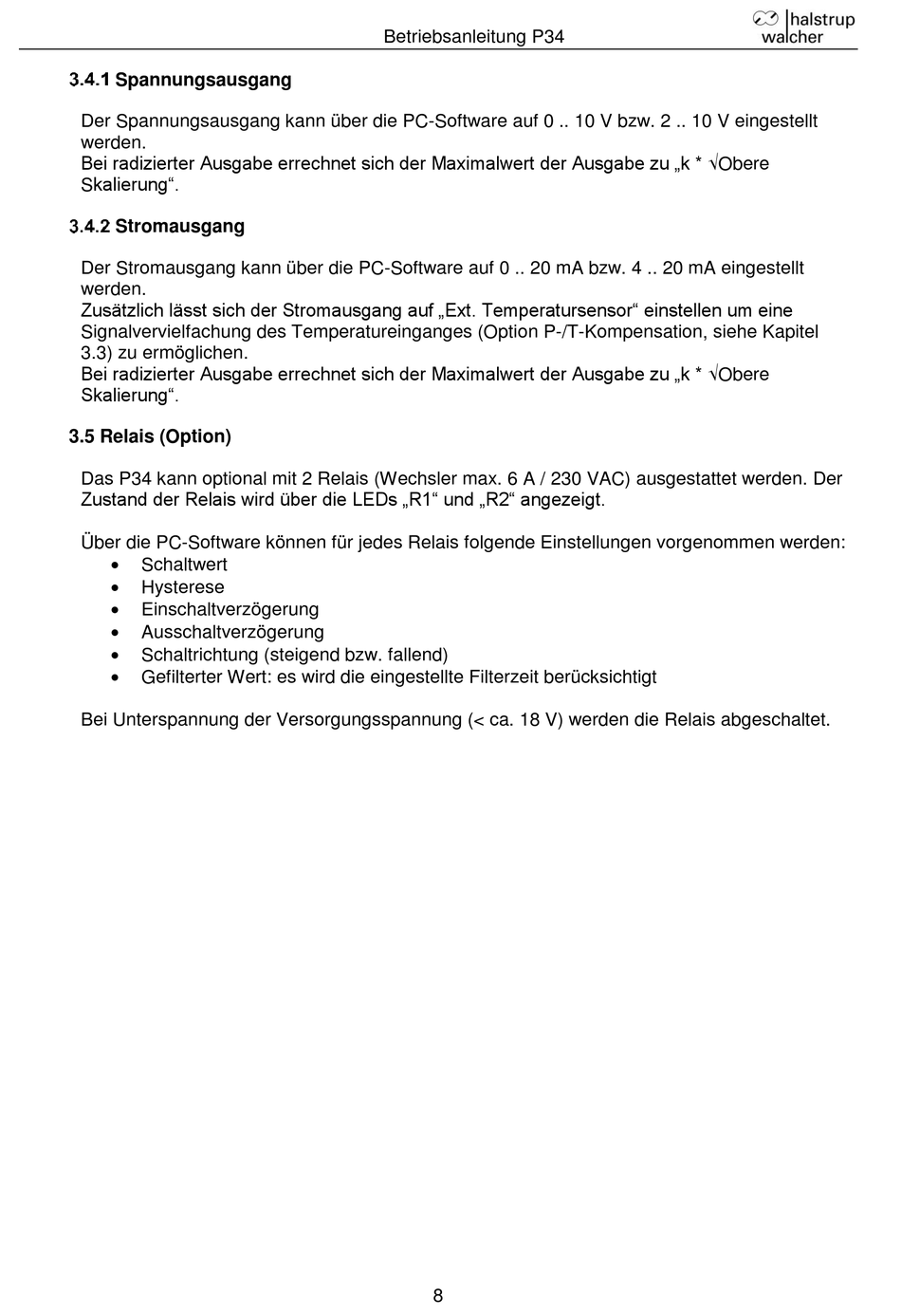

Spannungsausgang
Der Spannungsausgang kann über die PC-Software auf 0 .. 10 V bzw. 2 .. 10 V eingestellt
werden.
Bei radizierter Ausgabe errechnet sich der Maximalwert der Ausgabe zu „k * √Obere
Skalierung".
Stromausgang
Der Stromausgang kann über die PC-Software auf 0 .. 20 mA bzw. 4 .. 20 mA eingestellt
werden.
Zusätzlich lässt sich der Stromausgang auf „Ext. Temperatursensor" einstellen um eine
Signalvervielfachung des Temperatureinganges (Option P-/T-Kompensation, siehe Kapitel
3.3) zu ermöglichen.
Bei radizierter Ausgabe errechnet sich der Maximalwert der Ausgabe zu „k * √Obere
Skalierung".
3.5 Relais (Option)
Das P34 kann optional mit 2 Relais (Wechsler max. 6 A / 230 VAC) ausgestattet werden. Der
Zustand der Relais wird über die LEDs „R1" und „R2" angezeigt.
Über die PC-Software können für jedes Relais folgende Einstellungen vorgenommen werden:
Schaltwert
Hysterese
Einschaltverzögerung
Ausschaltverzögerung
Schaltrichtung (steigend bzw. fallend)
Gefilterter Wert: es wird die eingestellte Filterzeit berücksichtigt
Bei Unterspannung der Versorgungsspannung (< ca. 18 V) werden die Relais abgeschaltet.
Betriebsanleitung P34
8
