3.6 Anschlüsse

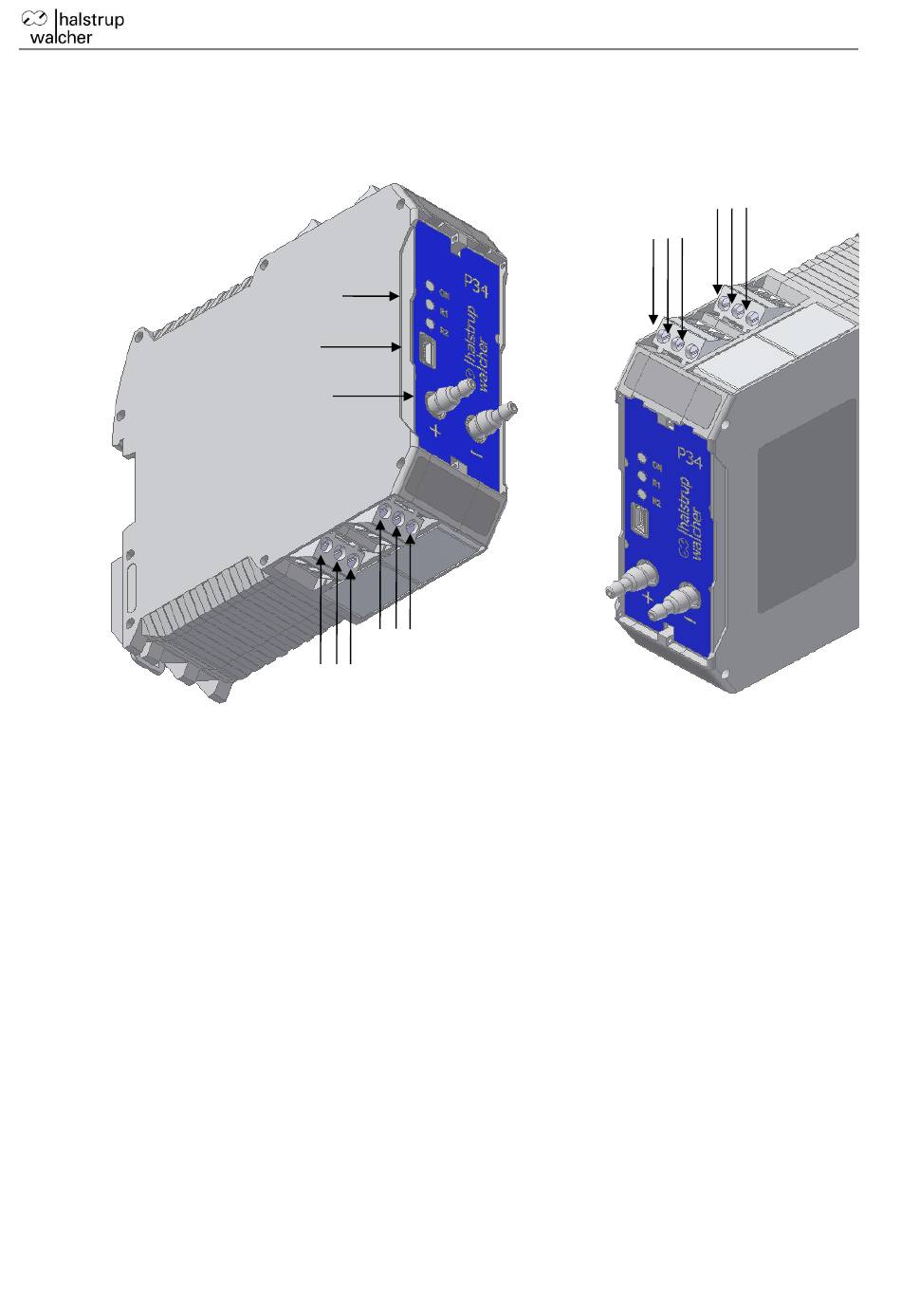

Die absteckbaren Schraubklemmen haben ein Anschlussvermögen von 0,25 .. 2,5 mm².
7 8 9
10 11 12
LEDs
Relais 1
USB
Relais 2
Druckanschlüsse
Ausgangssignale
Versorgung
4 5 6
1 2 3
1. Versorgung 24 V AC/DC
2. Versorgung Masse
3. Temperatureingang (0/4 .. 20 mA) (Option)
4. Spannungsausgang (0/2 .. 10 V)
5. Masse Ausgangssignale
6. Stromausgang (0/4 .. 20 mA)
7. Relais 1 Schliesser (Arbeitskontakt) (Option)
8. Relais 1 Mittenkontakt (Option)
9. Relais 1 Öffner (Ruhekontakt) (Option)
10. Relais 2 Schliesser (Arbeitskontakt) (Option)
11. Relais 2 Mittenkontakt (Option)
12. Relais 2 Öffner (Ruhekontakt) (Option)
