8.2. Dimension de l'actionneur M (70),
N (90) et P (130)

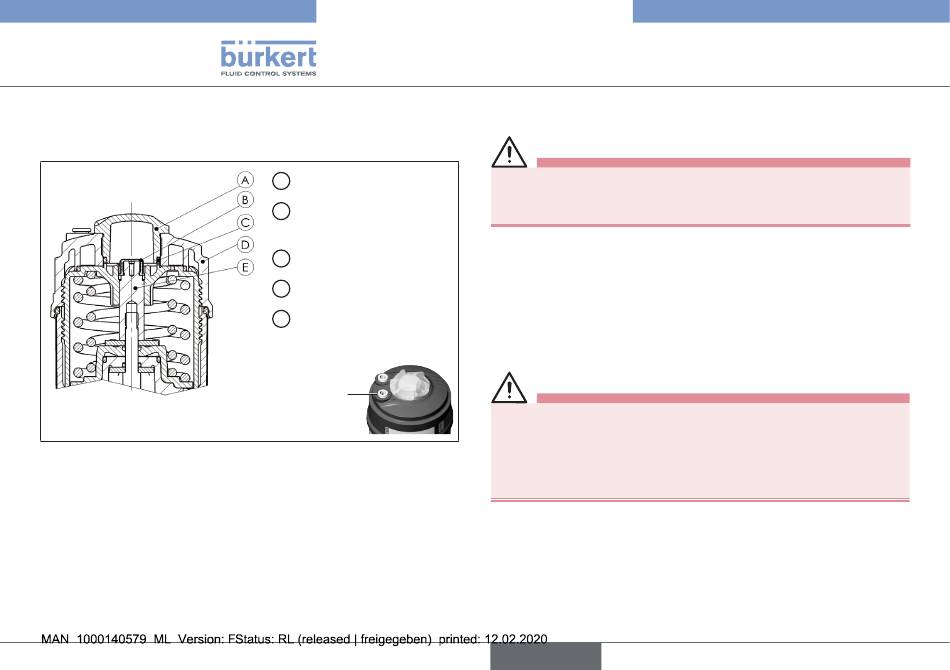

Fig. 11 : Actionneur M (70), N (90) et P (130)
84
A Capot transparent
B Indicateur optique de
position
C Joint torique
D Couvercle d'actionneur
E Rallonge de tige
1
Raccord
Types 2100, 2101, 2103
Option:Raccordàvis
8.2.1. Interventions avant le montage
DANGER !
Risque de blessures dû à la haute pression.
• Avant la transformation des appareils, coupez la pression et
purgez l'air des conduites.
→
Interrompre l'arrivée de fluide.
→
Couper l'air de pilotage.
→
Effectuer une purge d'air du corps de vanne.
→
Dévisser le capot transparent Ⓐ du couvercle d'actionneur Ⓓ.
→
Retirer le joint torique Ⓒ.
DANGER !
Risque de blessures dû à la haute pression.
Sans capot transparent, l'actionneur évacue vers le haut si la
pression de pilotage est effectuée sur le mauvais raccord.
• Appliquer la pression de pilotage, pour la fonction A et I, uni-
quement sur le raccord 1.
→
Pour démonter l'indicateur optique de position Ⓑ, amener l'ac-
tionneur en position finale supérieure:
Appliquer la pression de pilotage sur le raccord 1.
→
Dévisser l'indicateur optique de position Ⓑ de la rallonge de tige
Ⓔ.
