Typ 2100, 2101, 2103
Option:Elektr.Stellungsrückmelder
10.2.3. Elektrischer Anschluss

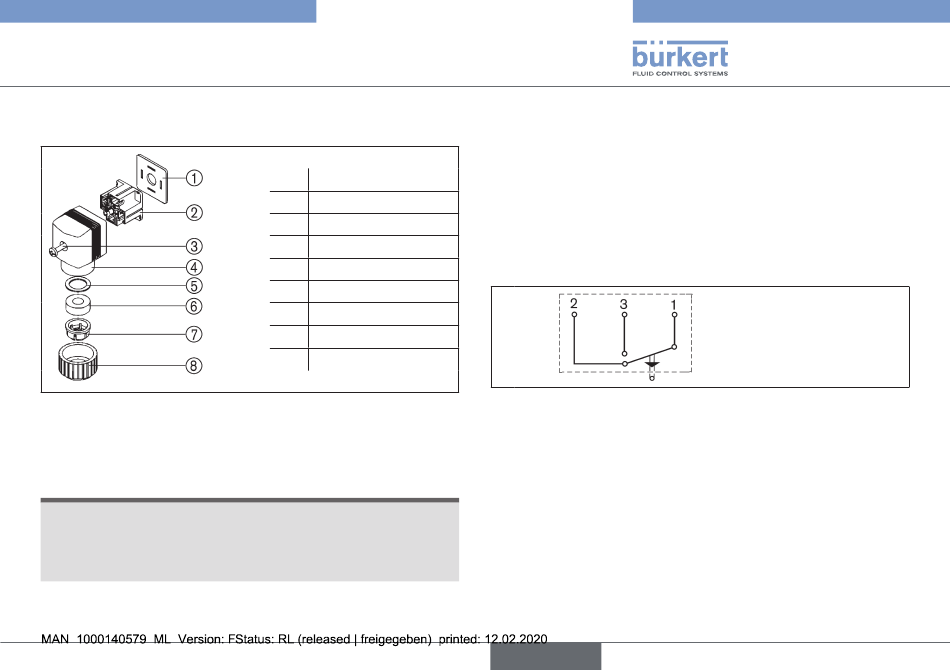

Bild 25: Anschluss der Gerätesteckdose
→
Schraube ③ an der Gerätesteckdose lösen und diese
abnehmen.
HINWEIS!
Funktionsausfall durch verbogene Steckerfahnen, die den
Wiedereinbau des Kontakteinsatzes verhindern!
• Den Kontakteinsatz vorsichtig herausnehmen und darauf achten,
dass die Steckerfahnen nicht verbogen werden.
Pos. Teilebezeichnung
1 Flanschdichtung
2 Kontakteinsatz
3 Schraube
4 Kappe
5 Druckring
6 Flachdichtung
7 Spannzange
8 Überwurfmutter
→
Schraube in der Kappe ④ lösen und Kontakteinsatz ②
herausnehmen.
→
Kabel durch Überwurfmutter ⑧ führen.
→
Anschluss entsprechend der Schaltung vornehmen
(siehe „Bild 26: Elektrische Schaltung").
→
Max. Anschlusswerte:
5 A bei 250 V AC
0,25 A bei 250 V DC.
Bild 26: Elektrische Schaltung
→
Kontakteinsatz ② in die Kappe ④ einsetzen und anschrauben.
→
Gerätesteckdose mit Schraube ③ anschrauben, dabei auf
sicheren Sitz der Flachdichtung achten.
→
Ventil auf Funktion und Dichtheit prüfen.
deutsch
Belegung:
1 Eingang
2 Öffner
3 Schließer
