Funkcja sterowania
Normalnie zamknięty
1
(NC)
Normalnie otwarty
2
(NO)
Podwójnego działania
3
(DA)
+ = obecne / - = nieobecne
(przyłącza 2 / 4 patrz rys. rozdział 11.2.)
12
Montaż / demontaż
części zamiennych
19
39
18

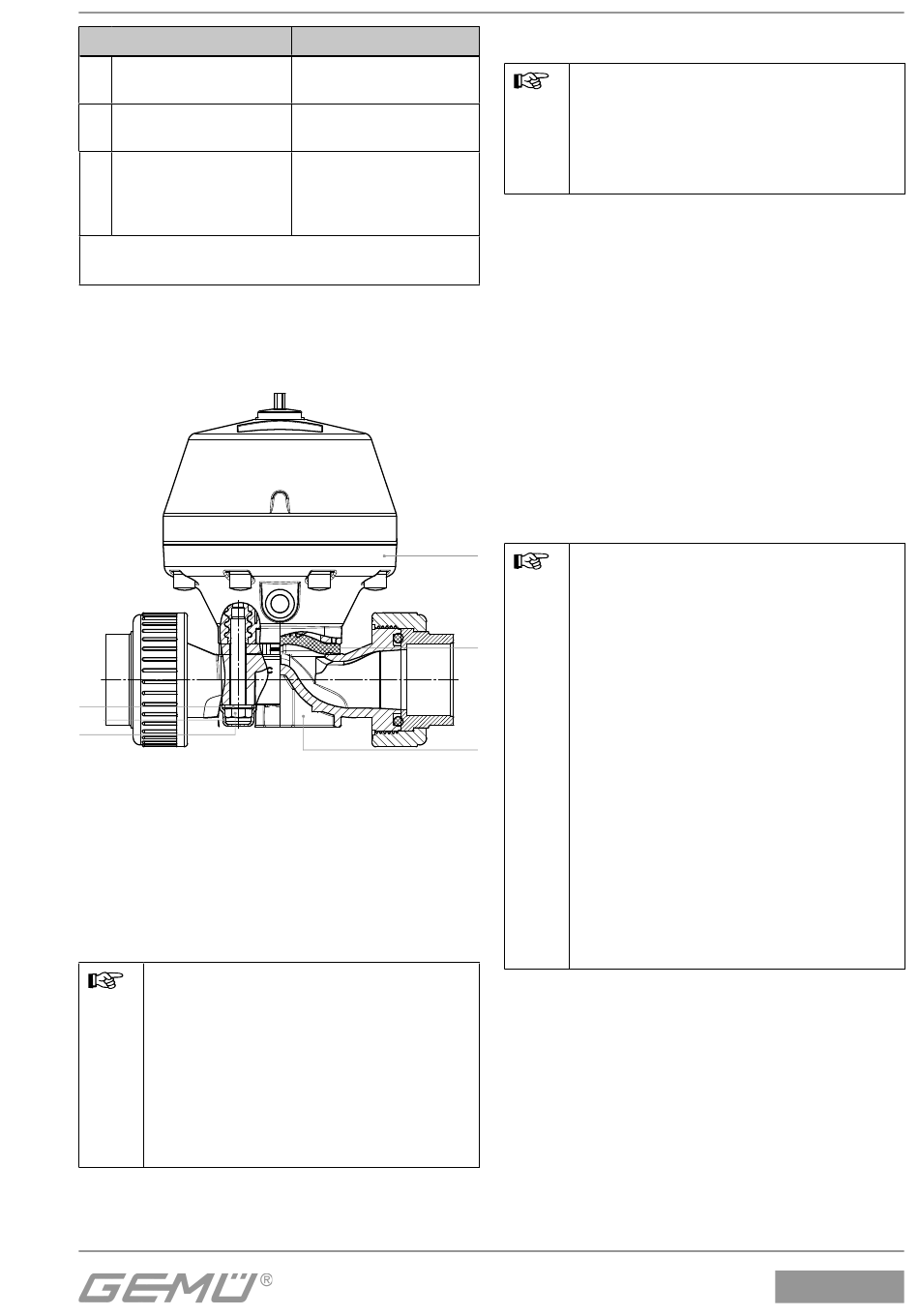

12.1
Demontaż zaworu (odłączanie
napędu od korpusu)
1. Ustawić napęd A w pozycji otwartej.
2. Zdemontować napęd A z korpusu
zaworu 1.
3. Ustawić napęd A w pozycji zamkniętej.
Ważne:
Po zdemontowaniu wyczyścić
wszystkie części z zanieczyszczeń
(nie uszkodzić przy tym części).
Skontrolować części pod wzglę-
dem uszkodzenia, w razie potrzeby
wymienić (stosować wyłącznie
oryginalne części GEMÜ).
Przyłącza
2: medium sterujące
(otwieranie)
4: medium sterujące
(zamykanie)
2: medium sterujące
(otwieranie)
4: medium sterujące
(zamykanie)
A
2
1
29 / 40
12.2
Demontaż membrany
Ważne:
Przed demontażem membrany
proszę zdemontować napęd, patrz
"Demontaż zaworu (odłączanie
napędu od korpusu)".
1. Wykręcić membranę.
2. Wyczyścić wszystkie części z
pozostałości produkcyjnych i
zanieczyszczeń. Nie porysować ani nie
uszkodzić przy tym części!
3. Skontrolować wszystkie części pod
względem uszkodzeń.
4. Wymienić uszkodzone części (stosować
wyłącznie oryginalne części GEMÜ).
12.3
Montaż membrany
12.3.1 Informacje ogólne
Ważne:
Zamontować membranę
odpowiednią dla zaworu
(odpowiednią dla medium,
stężenia medium, temperatury i
ciśnienia). Membrana odcinająca
jest elementem zamykającym.
Przed uruchomieniem i przez
cały okres użytkowania zaworu
membranowego kontrolować
stan techniczny i funkcję. Ustalić
odstępy czasowe kontroli
odpowiednio do obciążenia
użytkowego i / lub uregulowań i
przepisów obowiązujących dla
danego zastosowania i regularnie
przeprowadzać kontrole.
R690
