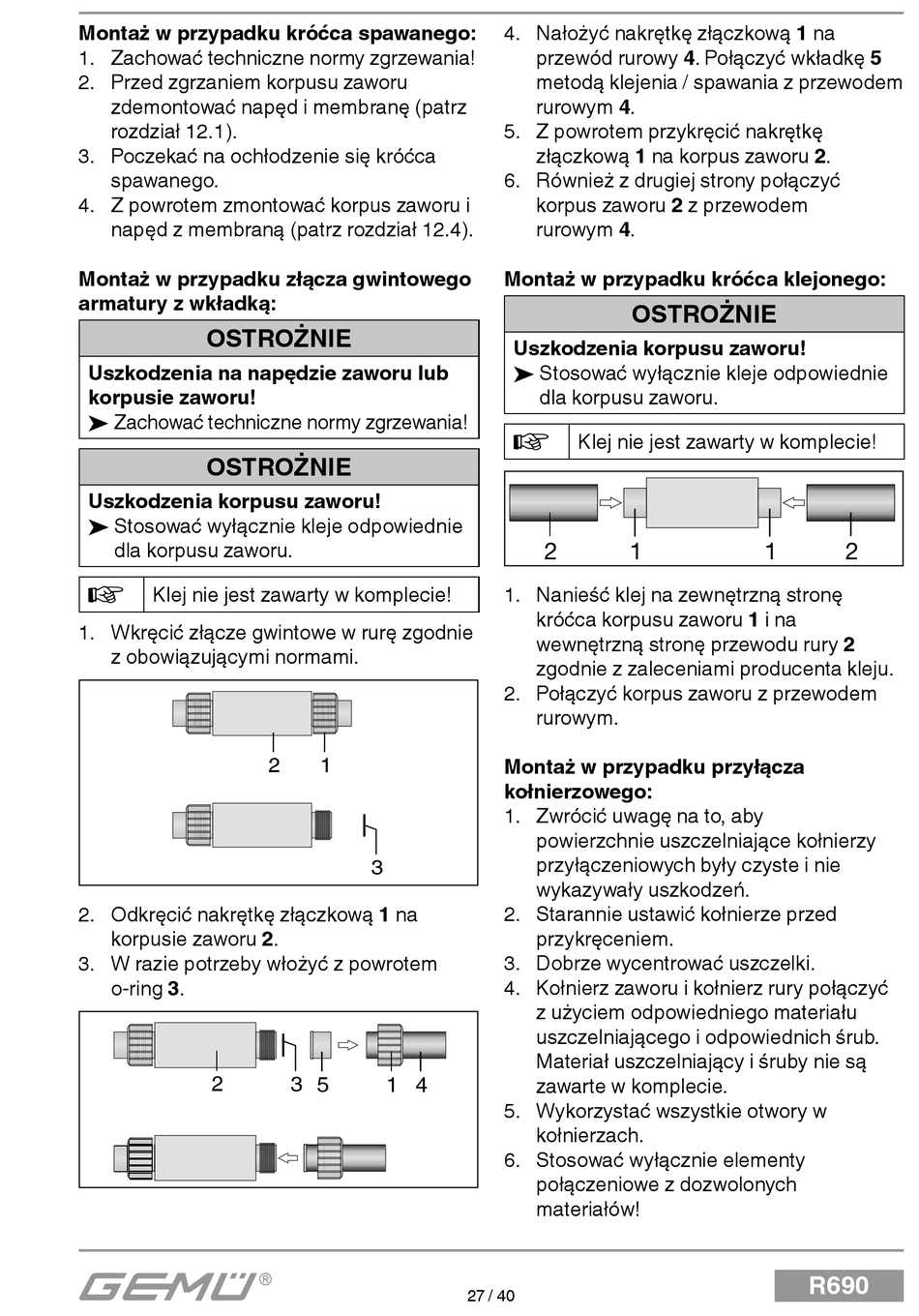

Gemü R690 Original Einbau- Und Montageanleitung Seite 27

Montaż w przypadku króćca spawanego:
1. Zachować techniczne normy zgrzewania!
2. Przed zgrzaniem korpusu zaworu
zdemontować napęd i membranę (patrz
rozdział 12.1).
3. Poczekać na ochłodzenie się króćca
spawanego.
4. Z powrotem zmontować korpus zaworu i
napęd z membraną (patrz rozdział 12.4).
Montaż w przypadku złącza gwintowego
armatury z wkładką:
OSTROŻNIE
Uszkodzenia na napędzie zaworu lub
korpusie zaworu!
® Zachować techniczne normy zgrzewania!
OSTROŻNIE
Uszkodzenia korpusu zaworu!
® Stosować wyłącznie kleje odpowiednie
dla korpusu zaworu.
Klej nie jest zawarty w komplecie!
1. Wkręcić złącze gwintowe w rurę zgodnie
z obowiązującymi normami.
2. Odkręcić nakrętkę złączkową 1 na
korpusie zaworu 2.
3. W razie potrzeby włożyć z powrotem
o-ring 3.
2
2 1
3
3 5 1 4
4. Nałożyć nakrętkę złączkową 1 na
przewód rurowy 4. Połączyć wkładkę 5
metodą klejenia / spawania z przewodem
rurowym 4.
5. Z powrotem przykręcić nakrętkę
złączkową 1 na korpus zaworu 2.
6. Również z drugiej strony połączyć
korpus zaworu 2 z przewodem
rurowym 4.
Montaż w przypadku króćca klejonego:
OSTROŻNIE
Uszkodzenia korpusu zaworu!
® Stosować wyłącznie kleje odpowiednie
dla korpusu zaworu.
Klej nie jest zawarty w komplecie!
2 1
1. Nanieść klej na zewnętrzną stronę
króćca korpusu zaworu 1 i na
wewnętrzną stronę przewodu rury 2
zgodnie z zaleceniami producenta kleju.
2. Połączyć korpus zaworu z przewodem
rurowym.
Montaż w przypadku przyłącza
kołnierzowego:
1. Zwrócić uwagę na to, aby
powierzchnie uszczelniające kołnierzy
przyłączeniowych były czyste i nie
wykazywały uszkodzeń.
2. Starannie ustawić kołnierze przed
przykręceniem.
3. Dobrze wycentrować uszczelki.
4. Kołnierz zaworu i kołnierz rury połączyć
z użyciem odpowiedniego materiału
uszczelniającego i odpowiednich śrub.
Materiał uszczelniający i śruby nie są
zawarte w komplecie.
5. Wykorzystać wszystkie otwory w
kołnierzach.
6. Stosować wyłącznie elementy
połączeniowe z dozwolonych
materiałów!
27 / 40
