MANUELLER
Falls das Tor von Hand bewegt werden muss, ist folgendermaßen vorzugehen:
1.Das Gerät vom Netz trennen.
2.Stecken Sie den im Lieferumfang enthaltenen Entriegelungsschlüssel ein und drehen

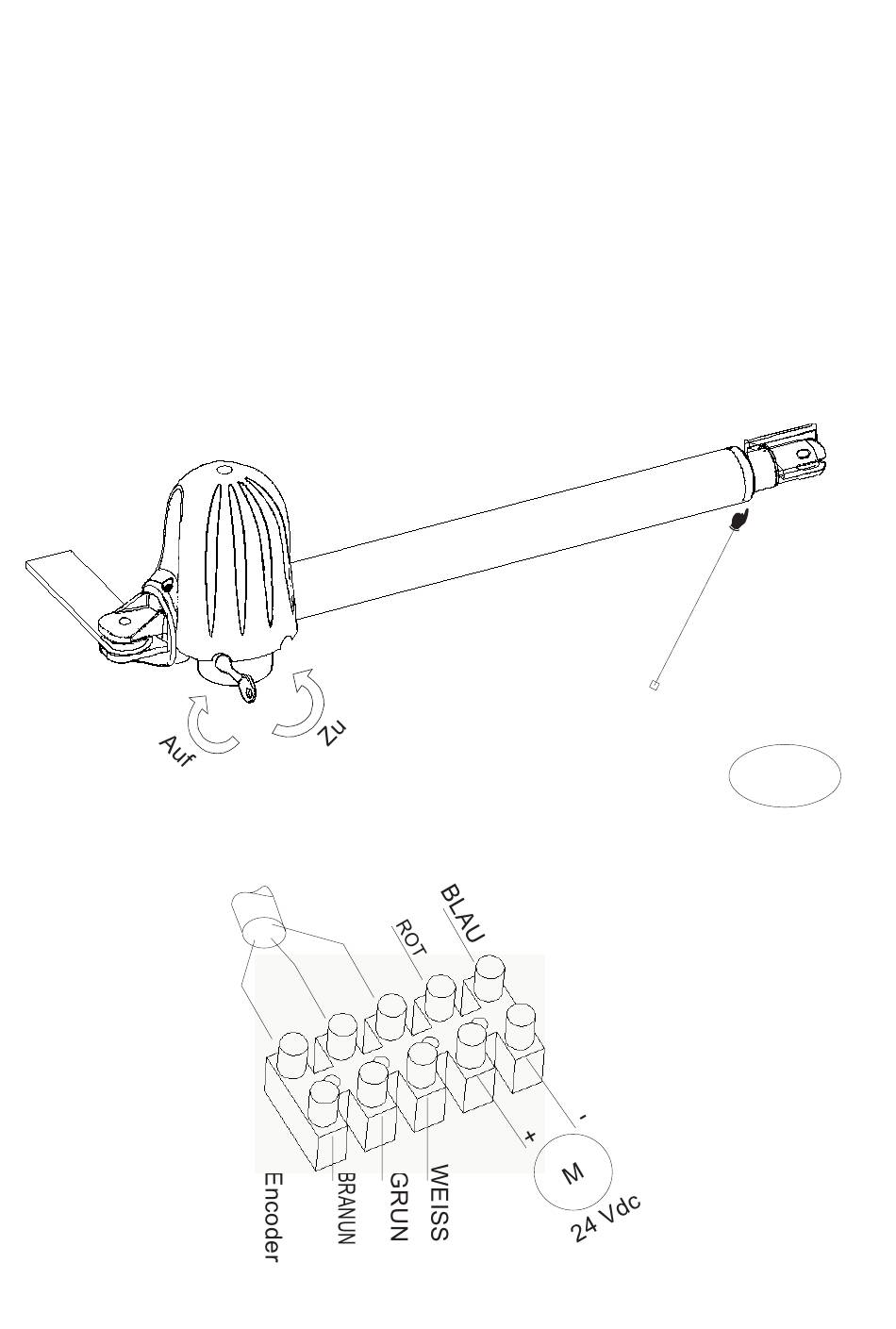

Sie ihn um 360°, bewegen Sie den Arm an der auf der Zeichnung (PUNKT H)
angegebenen Stelle, um die Entriegelung zu erleichtern. Auf diese Weise wird das
Untersetzungssystem vom Getriebe getrennt und kann das T or im Notfall betätigt werden.
3.Um die Übertragung wieder herzustellen, muss der Schlüssel erneut in seine
Ausgangsposition gebracht und herausgezogen werden, wodurch sich das
Untersetzungssystem wieder mit dem Getriebe erbindet.
4.Schließen Sie dann das Gerät erneut an das Versorgungsnetz an und überprüfen
Sie den einwandfreien Betrieb.
5.Vergessen Sie nicht den Entriegelungsschlüssel herauszuziehen und an einem
sicheren und leicht merkbaren Ort zu hinterlegen.
ELEKTRISCHER ANSCHLUSS
360°
+
Encoder
BETRIEB
-
Fig. 10
Punkt H
Fig. 10
